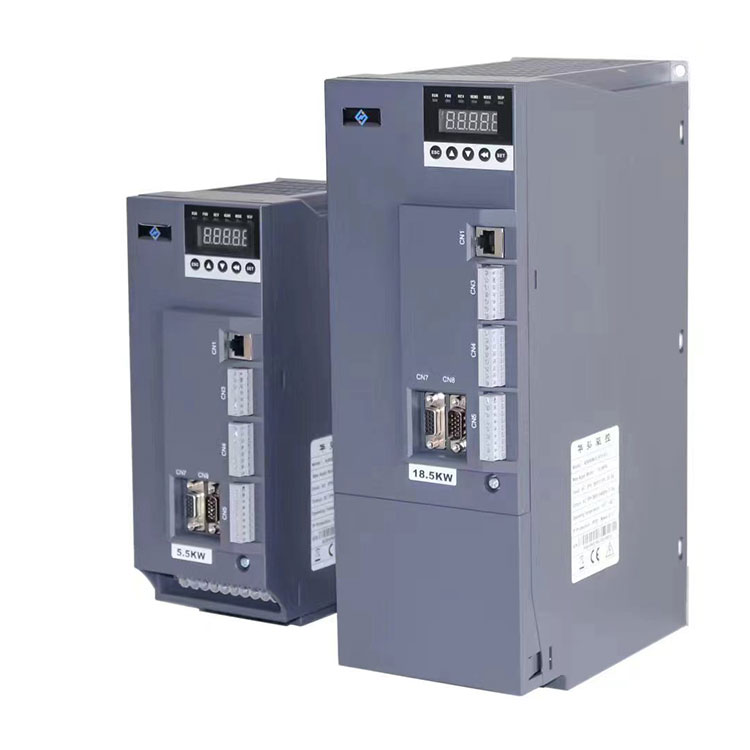

AS650 मालिका एसी सर्वो ड्राइव्ह

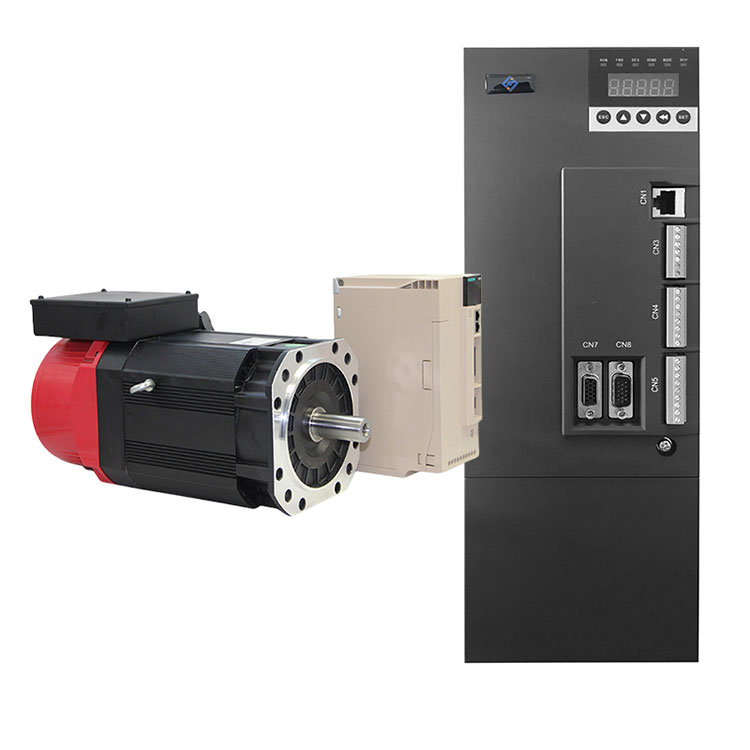

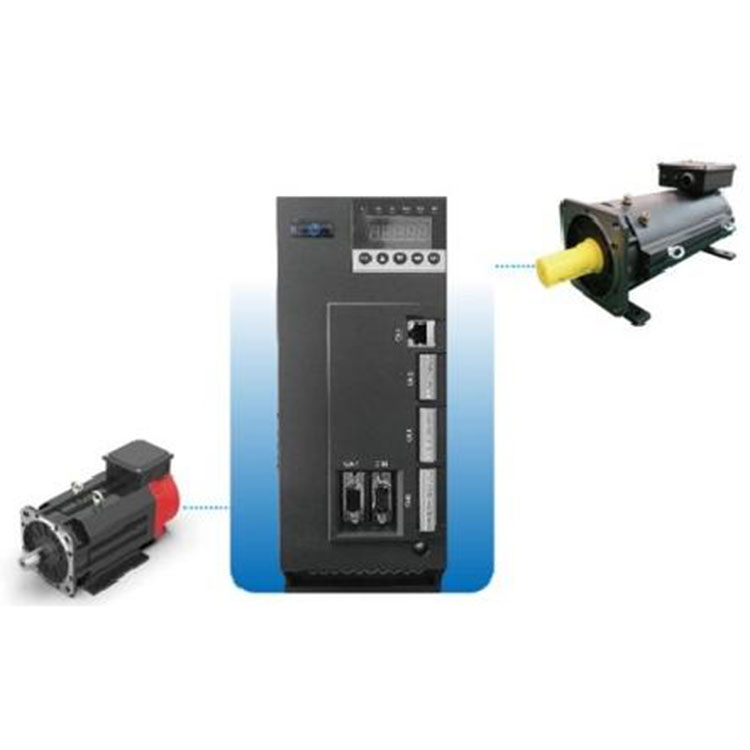

AS650 मालिका AC सर्वो ड्राइव्हमध्ये AC इंडक्शन मोटर्स आणि कायम चुंबक सिंक्रोनस मोटर्सचे पूर्ण बंद-लूप सर्वो नियंत्रण, गती नियंत्रण, स्थिती नियंत्रण आणि टॉर्क नियंत्रण एकत्रित केले जाते.

चौकशी पाठवा

उत्पादन वर्णन

AS650

AS650 मालिका AC सर्वो ड्राइव्ह AC इंडक्शन मोटर्स आणि कायम चुंबक सिंक्रोनस मोटर्सचे पूर्ण बंद-लूप सर्वो नियंत्रण, गती नियंत्रण, स्थिती नियंत्रण आणि टॉर्क नियंत्रण एकत्रित करते.

AS650 मालिका AC सर्वो ड्राइव्हमध्ये समृद्ध इंटरफेस, साधे ऑपरेशन आणि मानक अनुप्रयोग विनामूल्य डीबग केले जाऊ शकतात, मेकॅनिकल डिझाइन अभियंत्यांना निवड, डिझाइन आणि डीबगिंगमध्ये उत्तम सुविधा प्रदान करते. प्रमुख देशी आणि विदेशी ब्रँड्सच्या CNC प्रणाली आणि PLC प्रणालीसह सोयीस्कर इंटरफेस तुमचे यांत्रिक डिझाइन अधिक लवचिक बनवतात आणि तुमचा स्पर्धात्मक फायदा पूर्णपणे प्रदर्शित करतात.

हाय-पॉवर सर्वो ड्राइव्ह युनिट म्हणून, AS650 मालिका एसी सर्वो ड्राइव्ह विशेषत: उच्च-शक्तीच्या सर्वो ड्राइव्ह ऍप्लिकेशन्समध्ये किफायतशीर आहे जसे की CNC मशीन टूल्सचे स्पिंडल कंट्रोल, फोर्जिंग उपकरणे, प्रिंटिंग उपकरणे, हायड्रॉलिक सर्वो सिस्टम आणि वायर ड्रॉइंग उपकरणे. .

सर्वो ड्राइव्ह परिमाणे

शक्ती(KW)	A(मिमी	B(मिमी)	H(मिमी)	W(मिमी)	D(मिमी)	माउंटिंग होल व्यास (मिमी)	शेरा
शक्ती(KW)	स्थापना परिमाणे		परिमाण			माउंटिंग होल व्यास (मिमी)	शेरा
४.०-७.५	90	251	262	100	155.8
11-18.5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
४५-७५	177	544	560	240.5	330	७/६	—
90-110	195	615	638	270.5	370	10
१३२-१६०	220	715.5	738	349	413	10

ड्राइव्ह निवड सारणी

मालिका	मॉडेल	इनपुट पॉवर	बॅटरी क्षमता (kVA)	इनपुट वर्तमान (A)	आउटपुट करंट (A)	अनुकूली मोटर (kW)	ब्रेकिंग युनिट	अनुकूलन अंतर (Q/kW)	ब्रेकिंग रेझिस्टरचे प्रमाण
AS650	2R2T3	3PH 380V 50/60HZ व्होल्टेज श्रेणी 304~456V व्होल्टेज असंतुलन दर 3% पेक्षा कमी वारंवारता असमतोल दर 3% पेक्षा कमी	4.8		6	2.2	अंगभूत	७५/०.८
	004T34		6	10.7	9	4		५०/१.०
	5R5T3*		8.6	15.5	13	5.5		५०/१.५
	7R5T3*		11.2	20.5	17	7.5		४०/२
	011T3*		17	26	25	11		३२/२
	015T34		21	35	32	15		२०/२.५
	018T3*		24	38.5	37	18.5		३२/२
	022T3'		30	46.5	45	22		३२/२	2
	030T3*		40	62	60	30		२०/२.५
	037T3*		50	76	75	37		२०/२.५	2
	045T3*		60	92	90	45		१६/२.५
	055T3*		72	113	110	55		१६/२.५
	075T3'		100	157	150	75		१६/२.५
	093T3*		116	180	170	93		१६/२.५
	110T3*		160	214	210	110		१६/२.५
	132T3*		192	256	253	132		१६/२.५
	160T3*		231	307	304	160	काहीही नाही
*टीप: E व्यतिरिक्त, मॉडेल प्रत्ययांमध्ये R आणि C समाविष्ट आहे. 185kw आणि त्याहून अधिक क्षमतेसाठी, कृपया निर्मात्याचा सल्ला घ्या

वायर निवड सारणी

साहित्याचे नाव	तपशील	शेरा
AS650 मालिका सर्वो 3m सिंगल एन्कोडर फीडबॅक केबल	CB650ME-A-3000-T/CB650ME-B-3000-T (एव्हिएशन प्लगसह)	सिंगल एन्कोडर ड्राइव्ह मानक
AS650 मालिका सर्वो 3m सिस्टम कमांड फीडबॅक केबल	CB650MS-A-3000-T/CB650MS-B-3000-T (केवळ सिंटेक सिस्टमसाठी)	सिंगल एन्कोडर ड्राइव्ह मानक
AS650 मालिका सर्वो 3m ड्युअल एन्कोडर फीडबॅक केबल	CB650MD-A-3000-T/CB650MD-B-3000-T (एव्हिएशन प्लगसह)	ड्युअल एन्कोडर ड्रायव्हर्स मानक येतात
AS650 मालिका सर्वो 3m सिस्टम कमांड फीडबॅक केबल	CB650MS-A-3000-T/CB650MS-B-3000-T (केवळ सिंटेक सिस्टमसाठी)
*टीप: स्पेसिफिकेशन मॉडेलमधील मूल्य लांबी दर्शवते, जसे की "CB650MD-A-3000-T", म्हणजे केबलची लांबी 3 मीटर आहे. इतर लांबीच्या केबल्स ऐच्छिक आहेत. 5 मीटर आवश्यक असल्यास, मॉडेल क्रमांक "CB650MD-A-5000-T" आहे आणि इतर लांबी समान आहेत. नियमित लांबी 5 मीटर, 8 मीटर आणि 10 मीटर आहे.
