स्किड स्टीयरच्या बाहेर कोर सॅम्पलिंग

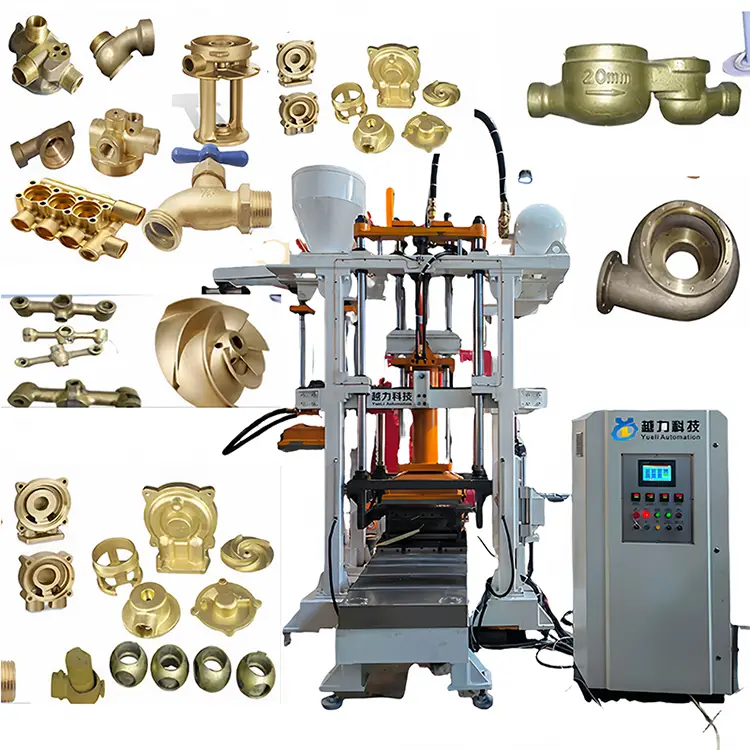

हाय-एंड पूर्णपणे स्वयंचलित कोल्ड कोअर बॉक्स कोअर शूटिंग मशीन. क्षैतिज साचा विभाजन

◆ उपकरणे परिचय:

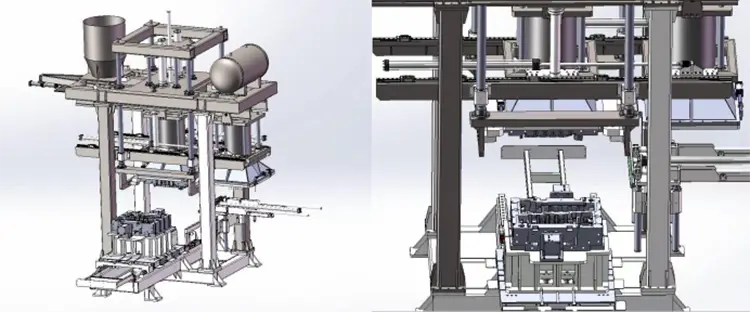

[पूर्णपणे स्वयंचलित कोल्ड कोअर बॉक्स कोअर शूटिंग मशीन. क्षैतिज मोल्ड विभाजन]

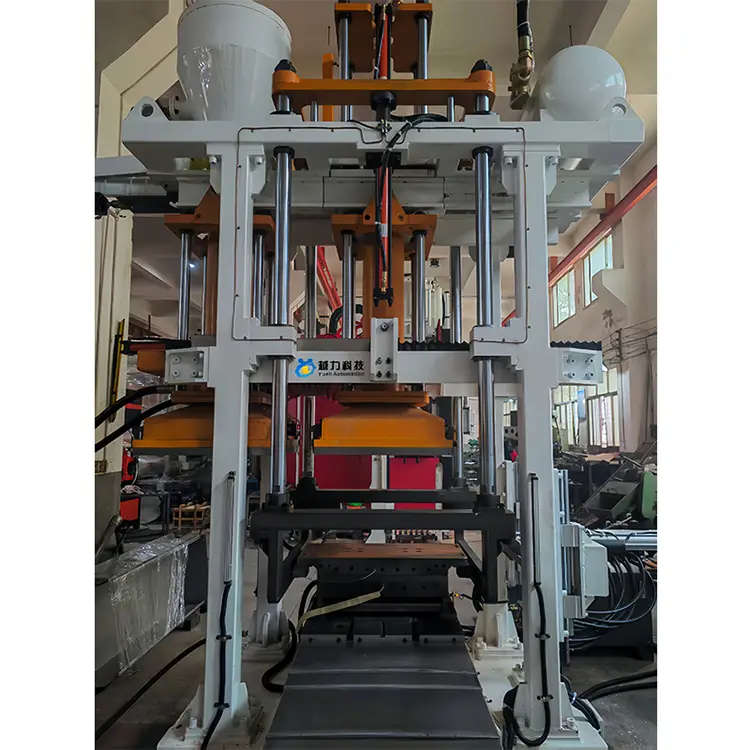

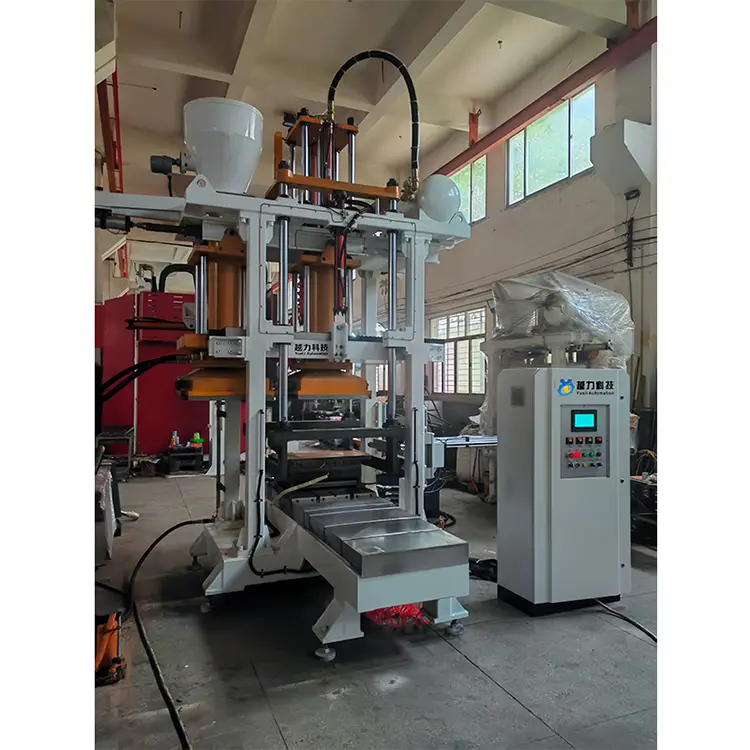

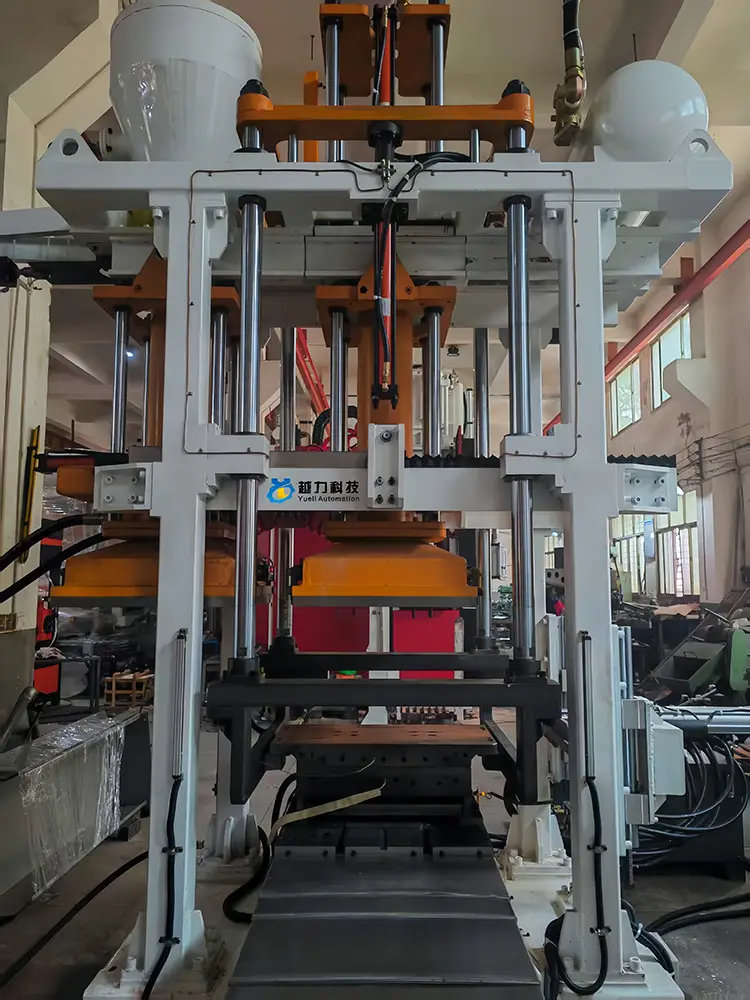

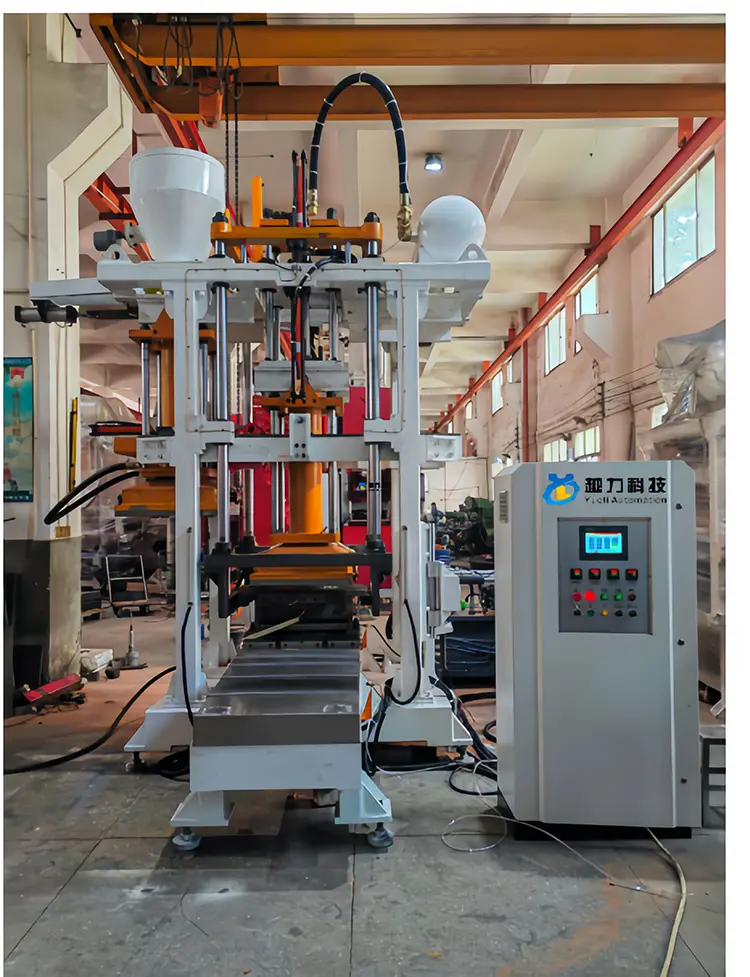

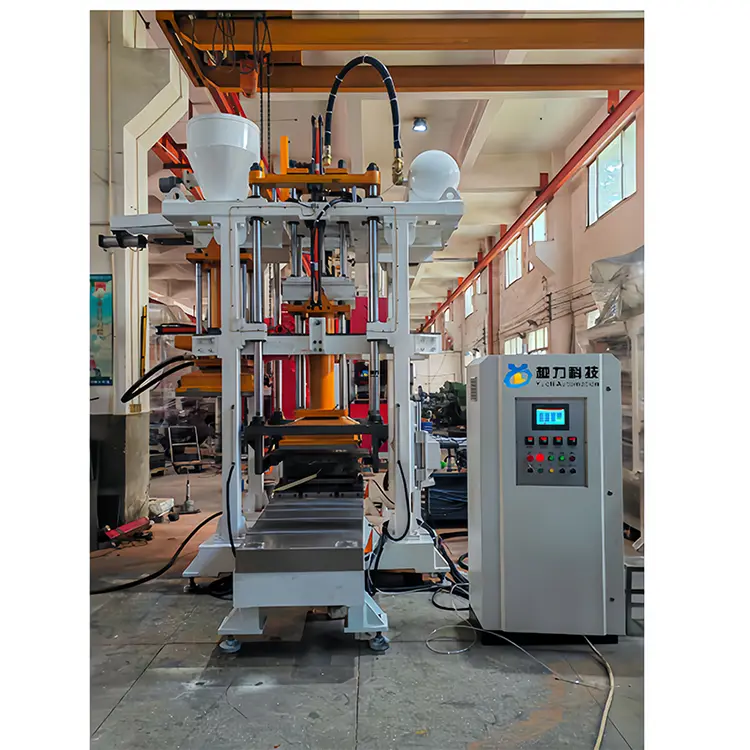

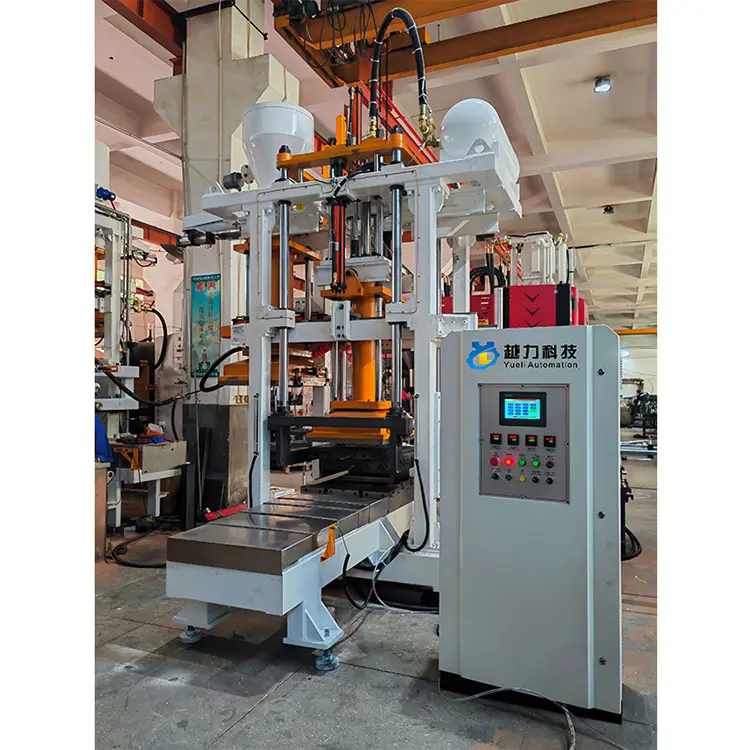

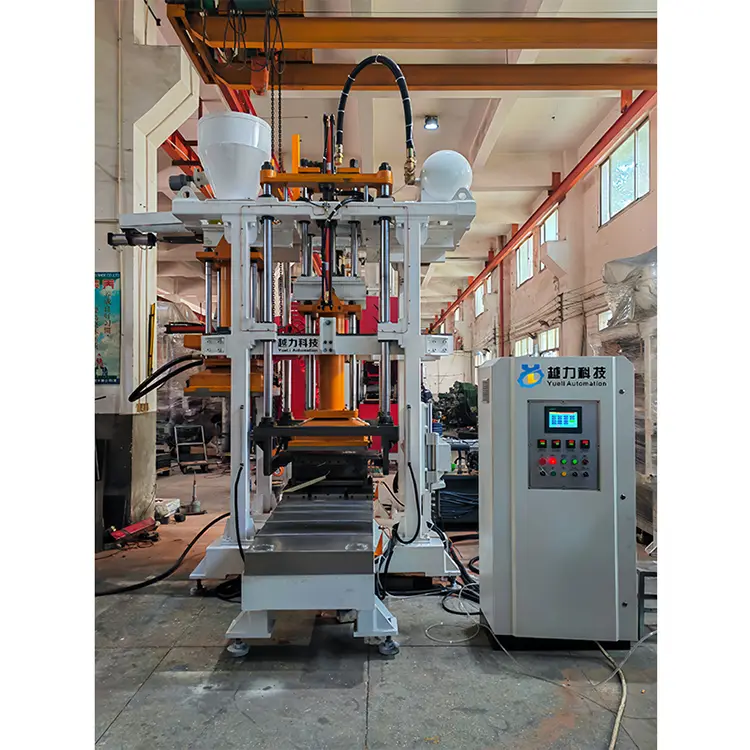

Yl1080h-40a पूर्णपणे स्वयंचलित कोल्ड कोअर बॉक्स कोअर शूटिंग मशीन [उत्कृष्ट उभ्या वाळू शूटिंग. "मूसचे क्षैतिज विभाजन.

प्रोग्राम करण्यायोग्य पीएलसी प्रोग्राम कंट्रोल सिस्टम. सर्वो प्रेसिजन हायड्रॉलिक सिस्टम. रेखीय मार्गदर्शक स्लाइडिंग मशीनच्या बाहेरून कोर काढणे. लिफ्ट इंडक्शन वाळूची जोड

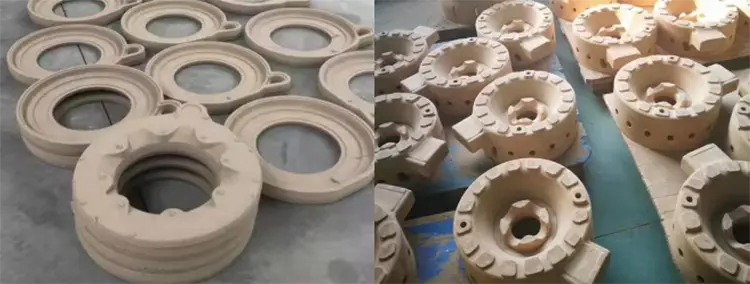

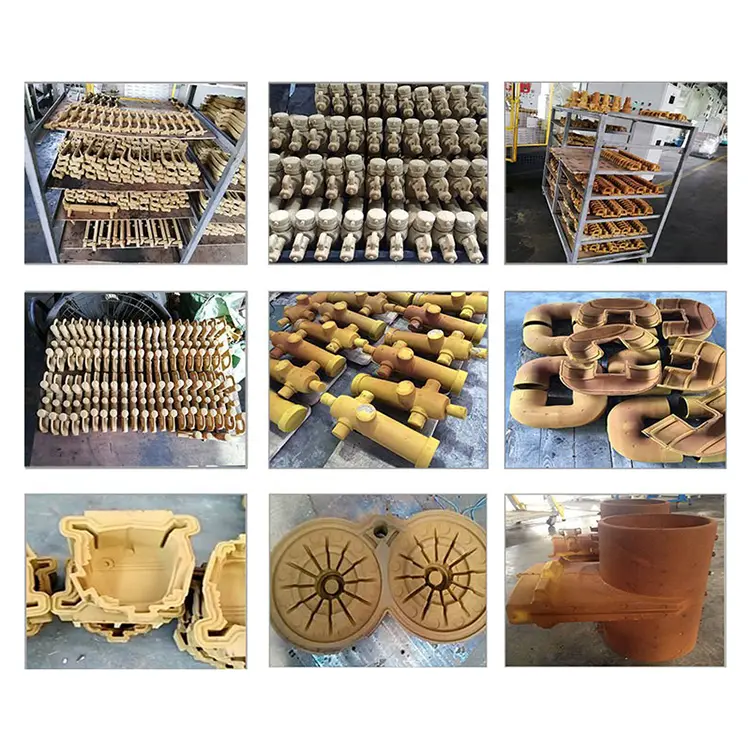

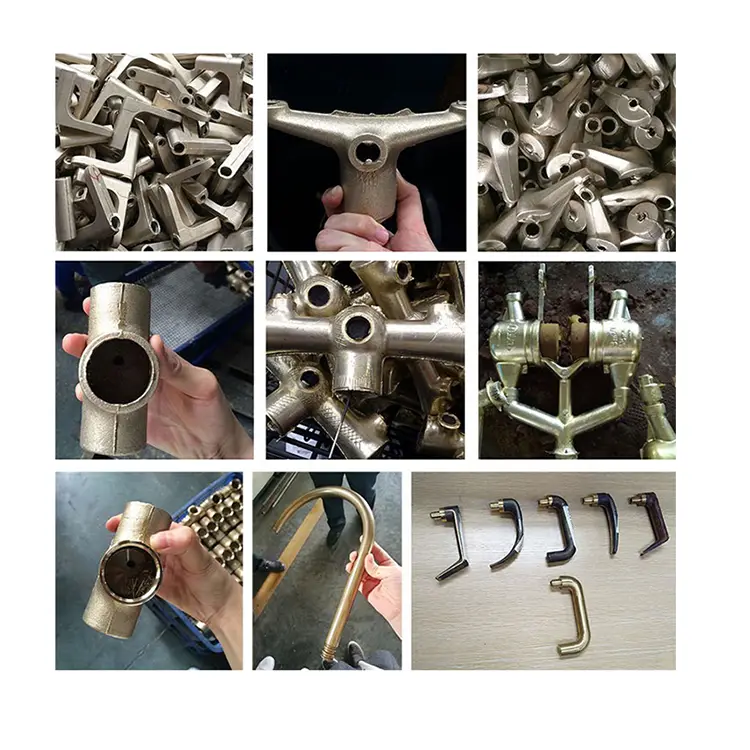

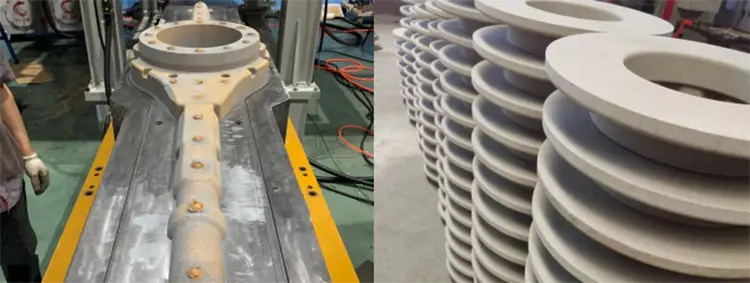

पूर्णपणे स्वयंचलित कोल्ड कोअर शूटिंग मशीन (क्षैतिज मोल्ड पार्टिंग) मध्ये उत्कृष्ट उभ्या वाळू शूटिंग देखील आहे. मूसचे क्षैतिज विभाजन. खालच्या साचाचा अचूक रेषीय मार्गदर्शक कोर घेण्याकरिता काढला जातो. इंटेलिजेंट सेन्सिंग वाळूची जोड मशीन, पूर्णपणे स्वयंचलित/मॅन्युअल ऑपरेशन कोल्ड कोअर बॉक्स कोर-मेकिंग उपकरणे, मिश्रित कच्च्या वाळूला कोर बॉक्समध्ये इंजेक्शन देण्याच्या तत्त्वावर कार्य करते, गॅस उडवून देते आणि नंतर वेगाने कडक होते, ज्यामुळे एक घट्ट आणि गुळगुळीत पृष्ठभाग प्राप्त होते. तंतोतंत परिमाणांसह उच्च-गुणवत्तेची वाळू कोर शेल कोर उत्पादने वाल्व्ह फायर प्रोटेक्शन, कास्ट लोह शेल मोल्ड स्टॅक कास्टिंग आणि नवीन उर्जा अ‍ॅल्युमिनियम मिश्र धातुंच्या अचूक कास्टिंग सारख्या उद्योगांमध्ये मोठ्या प्रमाणात वापरली जातात.

◆ मुख्य उपकरणे वैशिष्ट्ये आणि मॉडेल

①yl660h-25a ②yl870h-25a ③yl1080h-40a ④yl1210h-50a ⑤yl1512H-50A

◆ मुख्य उपकरणे कार्ये [वायएल 1080 एच -40 ए कोल्ड कोर. "स्किड स्टीयरच्या बाहेर कोअर सॅम्पलिंग.

1. उत्कृष्ट अनुलंब सँडब्लास्टिंग. मोल्ड्सचे क्षैतिज विभाजन. जर्मन सीमेंस कंट्रोल सिस्टम

2. इनोव्हेन्स सर्वो प्रेसिजन हायड्रॉलिक सिस्टम, तैवान एअरटॅक प्रेसिजन वायवीय प्रणाली

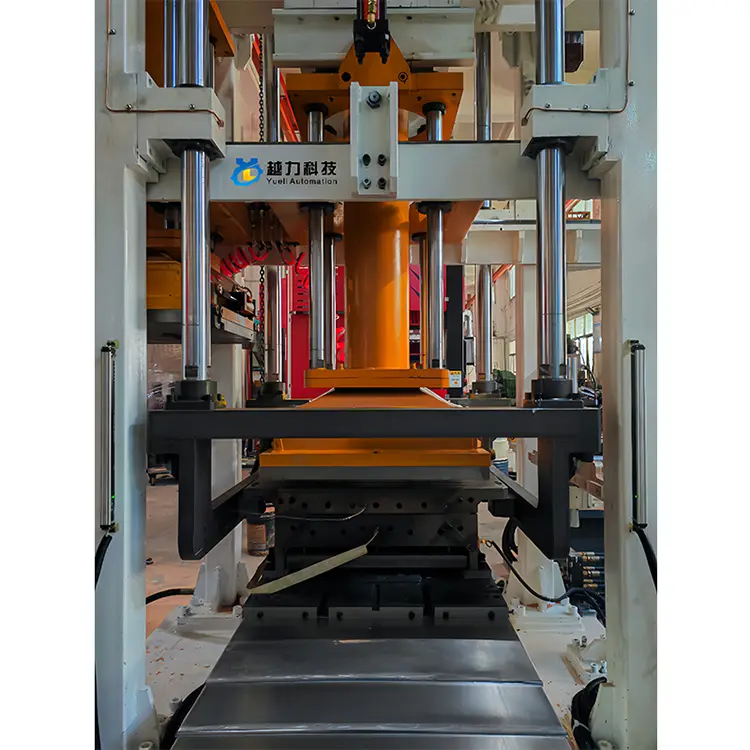

3. कोर लोअर डायच्या अचूक रेखीय मार्गदर्शक स्लाइडिंग मशीनच्या बाहेरून घेतले जाते आणि बुद्धिमान सेन्सिंग वाळू जोडणे मशीन वापरले जाते

4. एकूणच उपकरणे पॅनेलसाठी एकात्मिक धूर आणि धूळ काढण्याच्या डिझाइनसह उच्च-अंत पर्यावरणास अनुकूल कास्टिंग मशीन

◆ मुख्य उपकरणे तांत्रिक मापदंड [yl1080 एच -40 ए कोल्ड कोर] "स्किड स्टीयरच्या बाहेरील कोर सॅम्पलिंग.

◆ उपकरणे कार्य प्रक्रिया [yl1080h-40a कोल्ड कोर. "स्किड स्टीयरच्या बाहेर कोअर सॅम्पलिंग.

लोअर मोल्ड एंट्री → मोल्ड क्लोजिंग [डाउनवर्ड प्रेशर] → संयोजन मॉड्यूल एंट्री [कोअर-पुलिंग मॉड्यूल] → वाळू इंजेक्शन हेड एंट्री → वाळू इंजेक्शन हेड डाउनवर्ड प्रेशर → वाळू इंजेक्शन हेड इंजेक्शन → वाळू इंजेक्शन हेड राइड (रीसेट)/एअर इंजेक्शन हेड एंट्री → वाळू इंजेक्शन हेड लोडिंग/मोल्ड लोडिंग/मोल्ड लोडिंग

वाळू स्क्रॅपिंग (साफसफाईची वाळू) rair एअर इंजेक्शन हेडचा खालच्या दिशेने दबाव → एअर इंजेक्शन → वाळूच्या कोरची घनता compled एकत्रित मॉड्यूल (कोर रिमूव्हल आणि रीसेट) → टॉप मोल्ड (वाळूचा साचा उर्वरित) → प्रथम मोल्ड ओपनिंग/एअर मूसचे डोके स्लाइंग-लोअर इंजेक्शन-लोअर इंजेक्शन → कमी कोर डेमोल्डिंग) → मशीनच्या बाहेरील कोर रिमूव्हल → ⒆ सेफ कोर रिमूव्हल टाइम → ⒇ लोअर मोल्ड टॉप कोर रीसेट करा

◆ उपकरणे कॉन्फिगरेशन [वायएल 1080 एच -40 ए कोल्ड कोर. "स्किड स्टीयरच्या बाहेर कोअर सॅम्पलिंग.

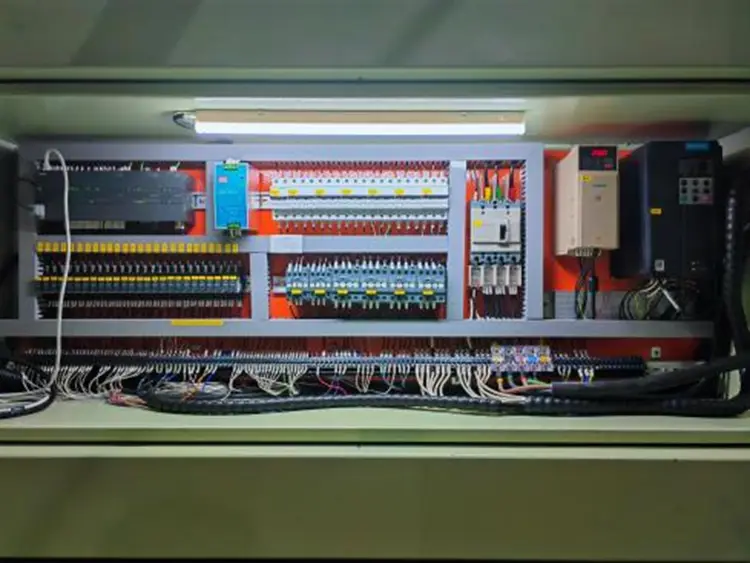

1. इलेक्ट्रिकल कंट्रोल सिस्टम: जर्मनीच्या सीमेंस कडून उच्च-अंत ऑपरेशन इलेक्ट्रिकल कंट्रोल सिस्टम (टच स्क्रीन आणि प्रोग्राम स्प्लिट प्रकार)

सीमेंस सीरिज हाय-एंड स्विच बटणे [प्रारंभ बटण, रोटरी गियर स्विच]

2. हायड्रॉलिक सिस्टम: हुचुआन सर्वो प्रेसिजन स्टेपलेस स्पीड चेंज हायड्रॉलिक सिस्टम, तैवान ब्रँड हायड्रॉलिक घटक

3. वायवीय प्रणाली: तैवान एअरटॅक प्रेसिजन वायवीय प्रणाली [सिलेंडर्स. इलेक्ट्रोमॅग्नेटिक वाल्व्ह. एअर सोर्स प्रोसेसर

4. atomization प्रणाली: शुद्ध आयातित जपानी एसएमसी प्रेसिजन at टोमायझेशन ट्रीटमेंट सिस्टम. एसएमसी कोर वायवीय घटक

5. लो-व्होल्टेज इलेक्ट्रिकल उपकरणे: स्नायडर लो-व्होल्टेज इलेक्ट्रिकल उपकरणे. ओमरॉन प्रॉक्सिमिटी स्विच. तैवान मिंगवेई पॉवर स्विच

5. सुरक्षा नियंत्रण: उघडण्याचे आणि बंद होणार्‍या मूसचे हलणारे भाग प्रेरक सुरक्षा प्रकाश पडद्यांसह सुसज्ज आहेत

6. वंगण प्रणाली: ओपनिंग आणि क्लोजिंग मोल्डचे मुख्य हलणारे भाग स्वयंचलित तेल इंजेक्शन वंगण प्रणालीसह सुसज्ज आहेत

7. प्रेशर डिस्प्ले: उपकरणांचे अ‍ॅक्शन प्रेशर आणि वाळू शूटिंग प्रेशर स्वतंत्रपणे प्रदर्शित केले जातात

8. उपकरणे देखावा: पावडर कोटिंग आणि बेकिंग वार्निश. उच्च-अंत पेंट पृष्ठभाग उपचार

◇ इतर तपशीलवार कॉन्फिगरेशन:

[1] पीएलसी टच स्क्रीन: सीमेंस, जर्मनी

[२] प्रोग्राम सेंटर प्रोसेसर: सीमेंस, जर्मनी

[]] पुश-बटण स्विच: सीमेंस, जर्मनी

[]] एसी कॉन्टॅक्टर: स्नायडर

[]] रिले: स्नायडर

[]] प्रॉक्सिमिटी स्विच ओमरोन

[]] वीजपुरवठा स्विचिंग: मिंगवेई, तैवान

The उपकरणांचे मुख्य वैशिष्ट्ये आणि फायदे [yl1080 एच -40 ए कोल्ड कोर. "स्किड स्टीयरच्या बाहेर कोअर सॅम्पलिंग.

◇ सुस्पष्टता आणि स्थिरता: वायएल 1080 एच -40 ए कोल्ड कोअर शूटिंग मशीनची एकूण रचना उत्कृष्ट आणि कठोर उत्पादन प्रक्रियेसह सुस्पष्टता आणि स्थिरतेचे उच्च-मानक मेकॅनिकल स्ट्रक्चर डिझाइन तत्त्व स्वीकारते. हे उच्च-परिशुद्धता सुस्पष्टता प्रक्रिया उपकरणे वापरते आणि फिरत्या भागांची रचना अत्यंत तंतोतंत आहे. संपूर्ण मशीनची रचना बर्‍याच काळासाठी स्थिर आणि टिकाऊ आहे.

Sand उत्कृष्ट सँडब्लास्टिंग: वायएल 1080 एच -40 ए कोल्ड कोअर सँडब्लास्टिंग मशीनमध्ये एक उत्कृष्ट उभ्या सँडब्लास्टिंग पद्धत आहे, जे उपकरणांच्या दबाव-होल्डिंग शूटिंगवर अवलंबून आहे

वाळूचे तत्व आणि राळ वाळूचा नैसर्गिक गुरुत्वाकर्षण प्रभाव; साचा एकाच वेळी तीन बाजूंनी वेगवान आणि गुळगुळीत एक्झॉस्ट पद्धतीने सुसज्ज आहे. कोर-मेकिंग प्रक्रिया कमी वेळात मूस पोकळी भरू शकते. वाळूचा कोर घट्ट, पूर्ण आणि गुळगुळीत आहे आणि कोर-मेकिंग उत्पन्न जास्त आहे.

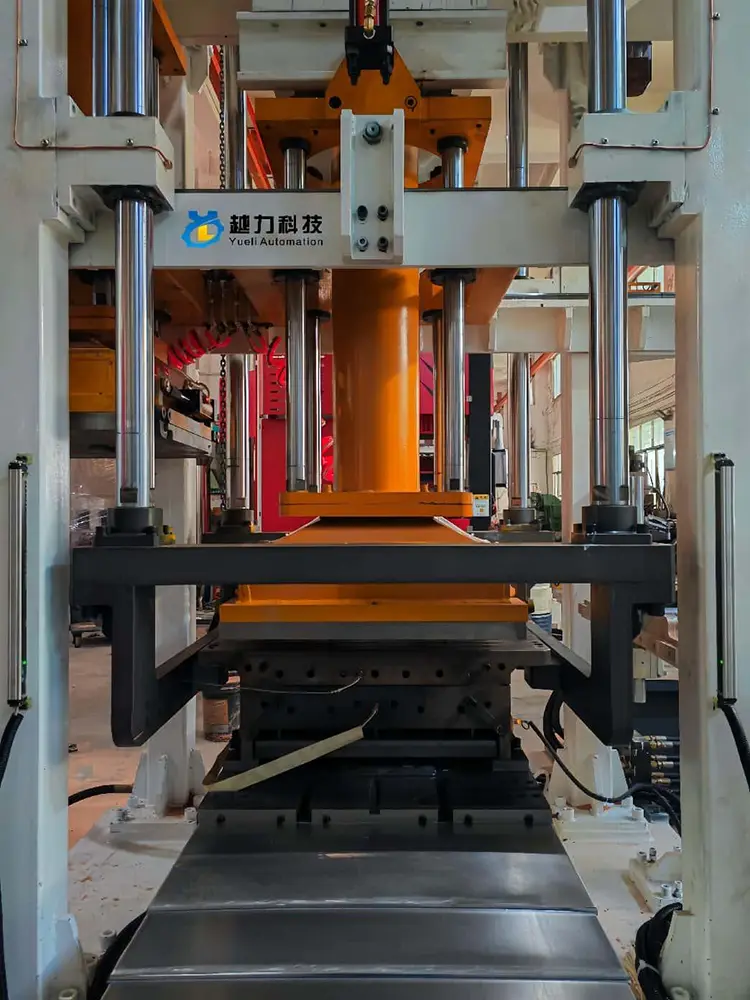

◇ बुद्धिमान आणि कार्यक्षम: वायएल 1080 एच -40 ए कोल्ड कोअर शूटिंग मशीनमध्ये उच्च प्रमाणात ऑटोमेशन आहे. हे खालच्या साच्यातून कोर काढण्यासाठी अचूक रेखीय मार्गदर्शकांनी सुसज्ज आहे, कोर काढण्याची सुलभ आणि अत्यंत स्वयंचलित बनते. हे एका व्यक्तीस स्थिरता, गुळगुळीतपणा, कार्यक्षमता आणि सुरक्षितता सुनिश्चित करून एकाधिक मशीन्स ऑपरेट करण्यास सक्षम करते.

उच्च उत्पन्न दर: वायएल 1080 एच -40 ए कोल्ड कोर शूटिंग मशीनमध्ये एक उत्कृष्ट उभ्या वाळू शूटिंग पद्धत, उच्च-अंत अचूक यांत्रिकी रचना, उच्च सीलिंग कामगिरी, मजबूत वाळू शूटिंग फोर्स, घट्ट आणि गुळगुळीत वाळूचे कोर, अचूक परिमाण आणि उच्च उत्पन्न दरासह उच्च-गुणवत्तेच्या वाळूचे कोर आहेत. हे कास्टिंगच्या मशीनिंग भत्ता प्रभावीपणे नियंत्रित करू शकते.

◇ उच्च-अंत पर्यावरण संरक्षणः वायएल 1080 एच -40 ए कोल्ड कोर इंजेक्शन मोल्डिंग मशीन कास्टिंग मशीनसाठी उच्च पर्यावरण संरक्षण मानकांचा अवलंब करते. उपकरणांच्या डिझाइन प्रक्रियेदरम्यान, उत्पादन प्रक्रियेदरम्यान धूर आणि धूळ यासाठी उच्च पर्यावरण संरक्षणाची आवश्यकता सर्वसमावेशक आणि सावधगिरीने विचारात घेण्यात आली. धूर आणि धूळ उपचारांसाठी एकसारखेपणाने एकत्रित केले गेले आणि डिझाइन केलेल्या उच्च पर्यावरण संरक्षण कास्टिंग मशीनने कास्टिंग कार्यशाळेच्या वातावरणामध्ये प्रभावीपणे सुधारणा केली.

◇ उत्कृष्ट आणि टिकाऊ: वायएल 1080 एच -40 ए कोल्ड कोअर शूटिंग मशीनच्या डिझाइन प्रक्रियेने उपकरणांचे सेवा जीवन पूर्णपणे विचारात घेतले आहे. भिन्न घटक वेगवेगळ्या वापराच्या आवश्यकतेनुसार उच्च मानक आणि वाजवी सामग्रीसह तयार केले जातात. उष्णता उपचारांची आवश्यकता आणि देखावा तपशील चांगल्या प्रकारे हाताळले जातात, हे सुनिश्चित करते की उपकरणे बर्‍याच काळासाठी त्याची सुस्पष्टता राखू शकतात, स्थिर आणि गुळगुळीत राहू शकतात आणि उत्कृष्ट तपशील आहेत.

Sample लागू सामग्री: शॉट ड्राय वाळू [कोरडे फिनोलिक राळ वाळू]

◆ उपकरणे ऑपरेशन आणि वापर:

(१) हवेचे सेवन पाईप आणि वीजपुरवठा (तीन-फेज 380 व्ही, 50 हर्ट्ज) योग्यरित्या कनेक्ट केले आहे की नाही ते तपासा.

(२) स्थापनेनंतर उपकरणावरील धूळ काढा. साधने आणि इतर सुंदर.

The ऑपरेटरची सुरक्षा सुनिश्चित करण्यासाठी मूस उघडल्यावर उपकरणे प्रारंभिक स्थितीत आहेत की नाही.

The मशीनवर मोल्ड (कोअर बॉक्स) स्थापित करा; कोणत्याही परिस्थितीत, एअर वाल्व उघडण्यापूर्वी (उपकरणांना हवा पुरवठा), इन्स्टॉलेशन रॉडला नुकसान टाळण्यासाठी आणि कर्मचार्‍यांची सुरक्षा सुनिश्चित करण्यासाठी मशीन वर्कटेबल आणि वाळू इंजेक्शन हेड दरम्यानच्या जागेत ढकलले पाहिजे.

Power मुख्य पॉवर स्विच आणि सर्व कंट्रोल सर्किट स्विच बंद करा आणि लाइटिंग वर्क लाइट्स तपासा. नियंत्रण पॅनेलवरील पॉवर सिग्नल लाइट सामान्य आहे की नाही ते तपासा.

()) मुख्य सेवन वाल्व उघडा आणि एअर पाईपमधील हवेचा दाब 6 ते 7 केपीएच्या सामान्य श्रेणीत आहे की नाही ते तपासा.

मशीनचा ऑपरेशन मोड मॅन्युअल मोडवर स्विच करा आणि मशीनचा प्रत्येक हलणारा भाग सहजतेने आणि सामान्यपणे कार्यरत आहे की नाही हे व्यक्तिचलितपणे डीबग करा.

मूस उघडणे आणि बंद करण्याच्या क्रिया गुळगुळीत आहेत की नाही, मूसच्या वैशिष्ट्यांनुसार वाजवी मोल्ड उघडणे आणि बंद वेळ सेट करा

The एकत्रित मॉड्यूलच्या आगाऊ आणि माघार क्रिया गुळगुळीत आहेत की नाही ते तपासा. मॉड्यूलच्या प्रवासावर आधारित वाजवी आगाऊ आणि माघार घेण्याचे वेळा सेट करा

Surn वाळूच्या शूटिंगच्या डोक्याच्या आगाऊ आणि माघार क्रिया गुळगुळीत आहेत की नाही, वाळूच्या शूटिंग हेडच्या स्ट्रोकनुसार वाजवी आगाऊ आणि माघार वेळ सेट करा

Sand सँडब्लास्टिंग ऑपरेशन सामान्य आहे की नाही, सँडब्लास्टिंगच्या कामासाठी मूसच्या वैशिष्ट्यांनुसार वाजवी सँडब्लास्टिंग वेळ सेट करा

Sand वाळू इंजेक्शन हेडचे एक्झॉस्ट योग्यरित्या कार्य करीत आहे की नाही हे सामान्यत: वाळू बॉक्स एक्झॉस्ट वेळेसाठी 8 ते 10 सेकंदांवर सेट केले जाते

Modd खालच्या साच्याच्या आगाऊ आणि माघार क्रिया गुळगुळीत आहेत की नाही, खालच्या साचाच्या स्ट्रोकनुसार वाजवी आगाऊ आणि माघार वेळ सेट करा

Ec इजेक्टर क्रिया सामान्य आहे की नाही ते तपासा आणि कोर योग्यरित्या कार्य करीत आहे. मूसच्या वैशिष्ट्यांनुसार वाजवी कोर इजेक्टर वेळ सेट करा

Operation ऑपरेशन मोडला एकाच ऑपरेशनवर स्विच करा आणि मशीन स्वयंचलितपणे सायकल आणि लोडशिवाय अनेक वेळा चालवेल. मशीनच्या सर्व क्रिया समन्वयित, सुव्यवस्थित, स्थिर आणि गुळगुळीत आहेत की नाही ते तपासा.

The ऑपरेशन प्रक्रियेदरम्यान खबरदारी:

चाचणी चालू होण्यापूर्वी, मशीनवरील धूळ काढून टाकणे आणि ऑपरेशन दरम्यान खराब होण्यापासून रोखण्यासाठी त्यावरील कोणतीही साधने किंवा इतर मोडतोड काढून टाकणे आवश्यक आहे.

ऑपरेशन सुरू करण्यापूर्वी, मशीनच्या सर्व भागात बोल्टची स्थिती काळजीपूर्वक तपासणे आणि ते कडक केले आहेत याची खात्री करणे आवश्यक आहे.

The ऑपरेशन सुरू करण्यापूर्वी, सर्व हलणारे भाग प्रारंभिक सामान्य स्थितीत आहेत की नाही ते तपासा.

Machine मशीन अपयशाच्या बाबतीत, ते त्वरित थांबवावे, स्टॉप बटण दाबले गेले पाहिजे, शक्ती आणि गॅस पुरवठा कापला गेला आणि देखभाल केली पाहिजे. Ecticle इलेक्ट्रिकल सर्किट जोड सैल आहेत की नाही आणि मशीनचे घटक खराब झाले आहेत की नाही हे वारंवार तपासणे आवश्यक आहे.

()) नॉन-प्रोफेशनलला विलमध्ये इलेक्ट्रिकल कंट्रोल कॅबिनेट उघडण्याची किंवा कोणत्याही संकीर्ण वस्तू आत ठेवण्याची परवानगी नाही.

एखाद्याने प्रशिक्षण घेणे आवश्यक आहे आणि मशीनची रचना, कार्यरत तत्त्व आणि ऑपरेशन नियमांशी परिचित असणे आवश्यक आहे. इतर कोणालाही इच्छेनुसार मशीन ऑपरेट करण्याची परवानगी नाही.

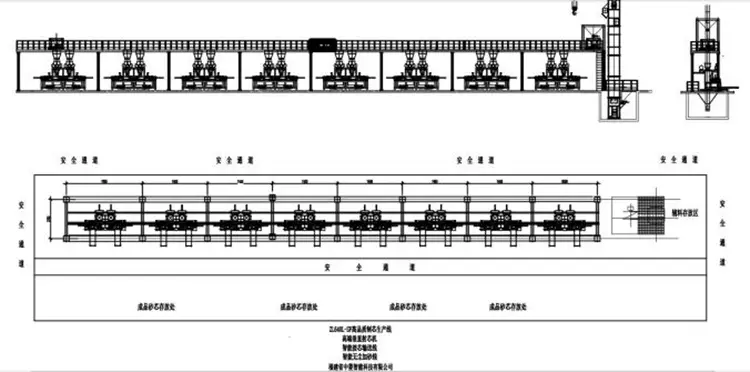

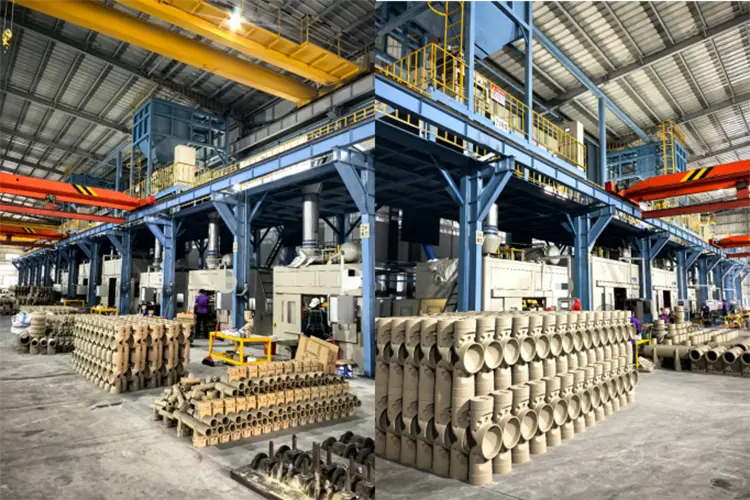

◆ उच्च-गुणवत्तेची पूर्णपणे स्वयंचलित उभ्या कोअर शूटिंग मशीन प्रॉडक्शन लाइन:

केस वैशिष्ट्ये:

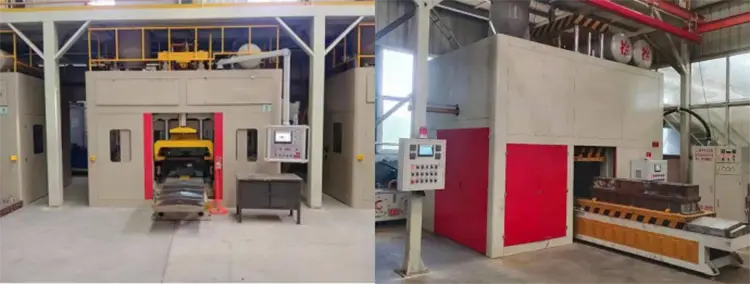

① उच्च-गुणवत्तेची, उच्च-बुद्धिमत्ता आणि उच्च-पर्यावरण संरक्षण कास्टिंग मशीन. संपूर्ण पॅनेल धूम्रपान आणि धूळ काढण्याची कार्ये समाकलित करते.

Con कन्व्हेयर बेल्टसाठी बुद्धिमान सतत कोर कनेक्शन. उपकरणांमध्ये ऑटोमेशनची उच्च पदवी आहे. श्रम वाचवा

③ लिफ्ट + प्रेसिजन ट्रॅक इंटेलिजेंट सेन्सिंग वाळूची जोड. कार्यशाळा कार्यक्षम, सोयीस्कर आणि स्वच्छ आहे

Core कोर-मेकिंग वर्कशॉपची एकूण पर्यावरण संरक्षण प्रणाली. उच्च-कार्यक्षमता धूम्रपान आणि धूळ काढणे. कार्यशाळा पर्यावरण संरक्षण मानक

⑤ कोर-मेकिंग एरिया डेटा स्टोरेज आणि आउटपुट. चिप मॅन्युफॅक्चरिंगचे डिजिटलायझेशन लक्षात घ्या. माहिती-आधारित व्यवस्थापन.
