फ्लॅट बेड टूल सेटिंग मशीन

अनुक्रमांक

नाव

मापदंड

इतर स्पष्टीकरण

1

नियंत्रण प्रणाली

ह्यूएक्सिंग सिस्टम

2

मुख्य शाफ्ट

रोटेशनल वेग प्रति मिनिट 0-300 आहे आणि मुख्य शाफ्टचा व्यास भोक कनेक्शन पाईपद्वारे φ48 आहे

3

लीड स्क्रू

एक्स-अक्ष पिच: 6 मिमी

एक्स-अक्षाचा जास्तीत जास्त स्ट्रोक 600 मिमी व्यासाचा आहे

झेड-अक्ष पिच: 8 मिमी

झेड-अक्षाचा जास्तीत जास्त स्ट्रोक 350 मिमी आहे

लीड स्क्रू सुरू करा

4

स्पिंडल मोटर

4 केडब्ल्यू सर्वो स्पिंडल

5

सर्वो मोटर्स आणि ड्रायव्हर्स

एक्स-अ‍ॅक्सिस सर्वो मोटरचा एक संच आणि झेड-अ‍ॅक्सिस सर्वो मोटरचा एक संच

एक्स-अक्ष आणि झेड-अक्षांची जास्तीत जास्त स्थिती वेग 18- 24 मी/मिनिट आहे

ह्यूएक्सिंग सिस्टम

फॅक्टरी मानक जास्तीत जास्त हालचाल झेड दिशेने आहे: 14 मी/मिनिट

X दिशा: 12 मी/मिनिट

6

क्लॅम्पिंग पद्धत

रोटरी सिलेंडर

वसंत shuck (सानुकूलित)

7

मार्गदर्शक रेल

तैवान शेन्घे

रोलर

8

बेड रोटेशन

Φ360 मिमी

9

वर्कबेंच लांबी

400 मिमी

10

वर्कबेंचचा रोटरी व्यास

Φ80

11

पुन्हा स्थिती

0.005 मिमी

12

चाकू विश्रांती फॉर्म

पंक्ती चाकू

13

मशीन टूल स्पेसिफिकेशन (एमएम)

1650 लांबी *1200 रुंदी *1600 उंची

14

मशीन टूल वजन (किलो)

1000 किलो

15

बेड रचना

कास्ट बेड फ्रेम

16

संरक्षणात्मक पत्रक धातू

पूर्ण संरक्षण

17

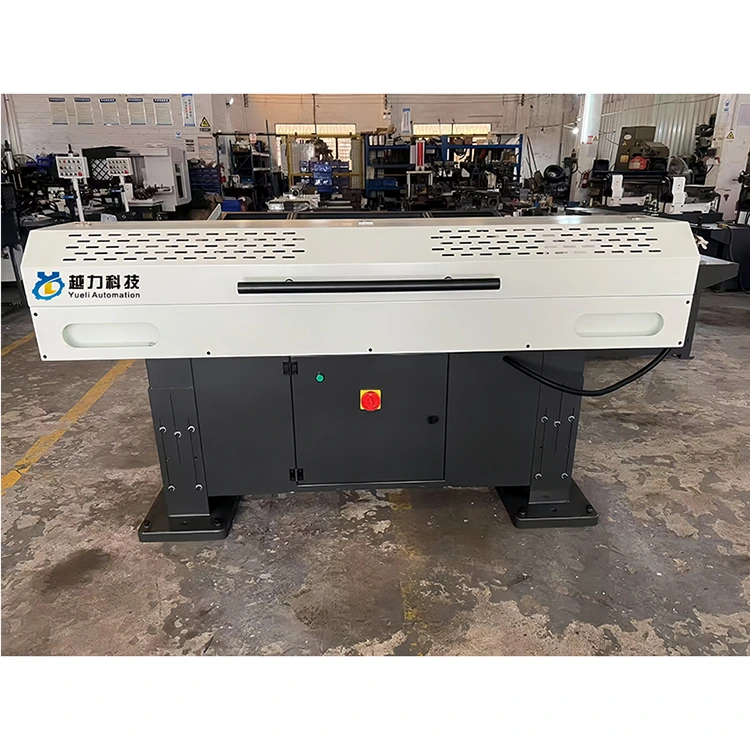

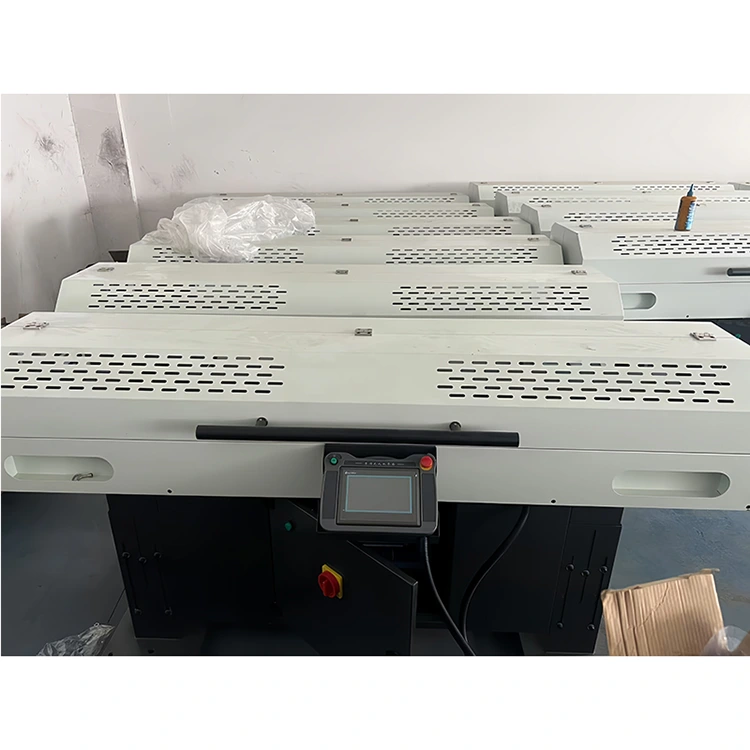

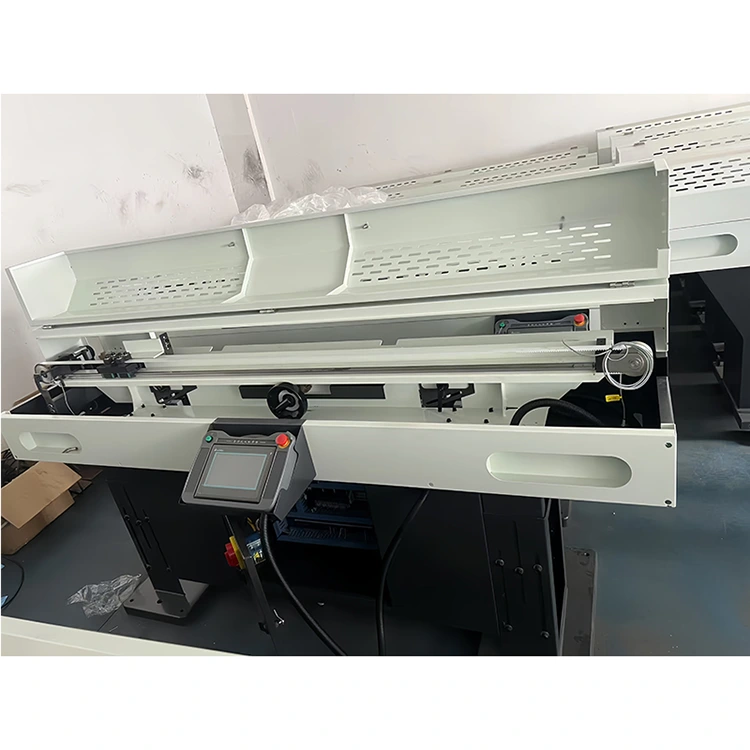

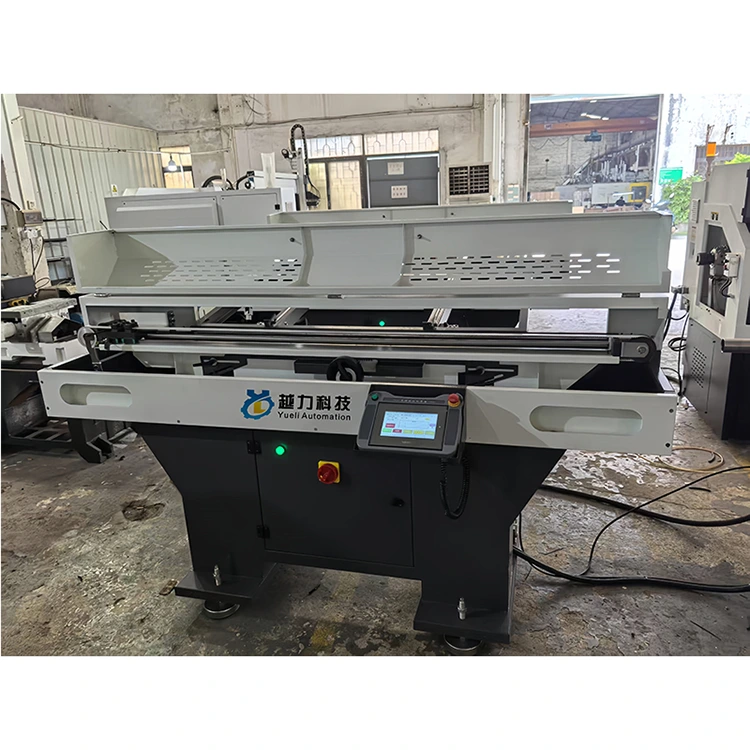

फीडिंग मशीन

सामग्रीची लांबी 1500 मिमी आहे आणि बाह्य व्यास φ15 -40 मिमी आहे

बाह्य परिमाण 2100*600*1300 मिमी आहेत

प्रक्रिया सामग्री जसे की φ20/ φ24/ षटकोनी कर्ण 27/ षटकोनी कर्ण 35, इ.

18

मशीन टूल्सचे एकत्रित परिमाण

3800*1200 मिमी

अनुक्रमांक

नाव

प्रमाण

इतर स्पष्टीकरण

1

साधने

दोन सेट

2

सिस्टम इंस्ट्रक्शन मॅन्युअल

दोन पुस्तके

उत्पादनाचे नाव

प्रकार क्रमांक

प्रमाण

युनिट किंमत: (युआन) प्रति युनिट

रक्कम (युआन)

टीका

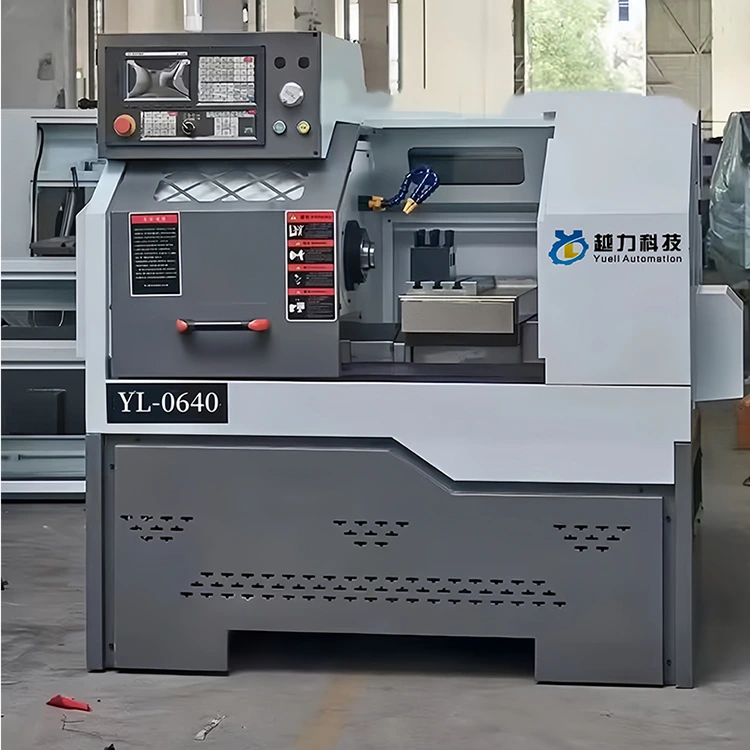

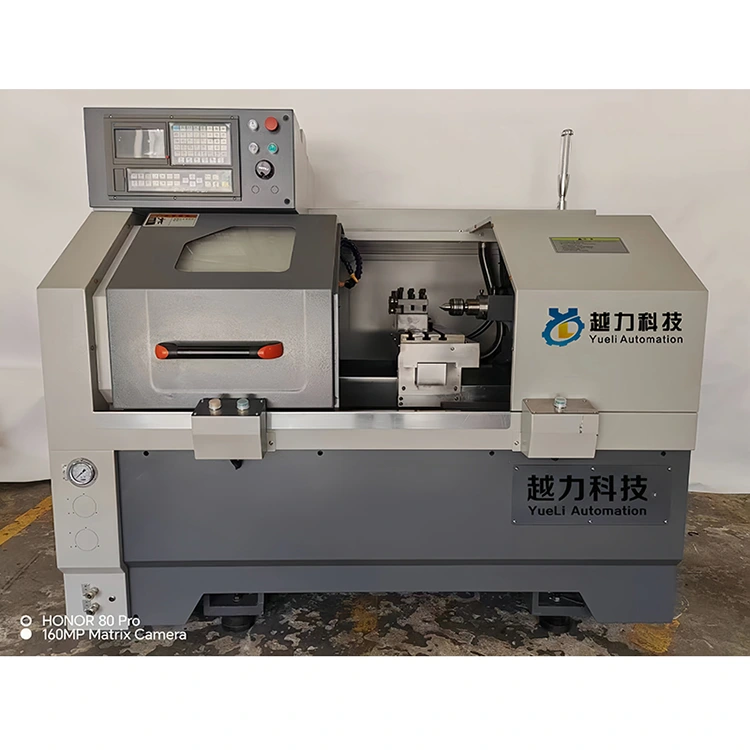

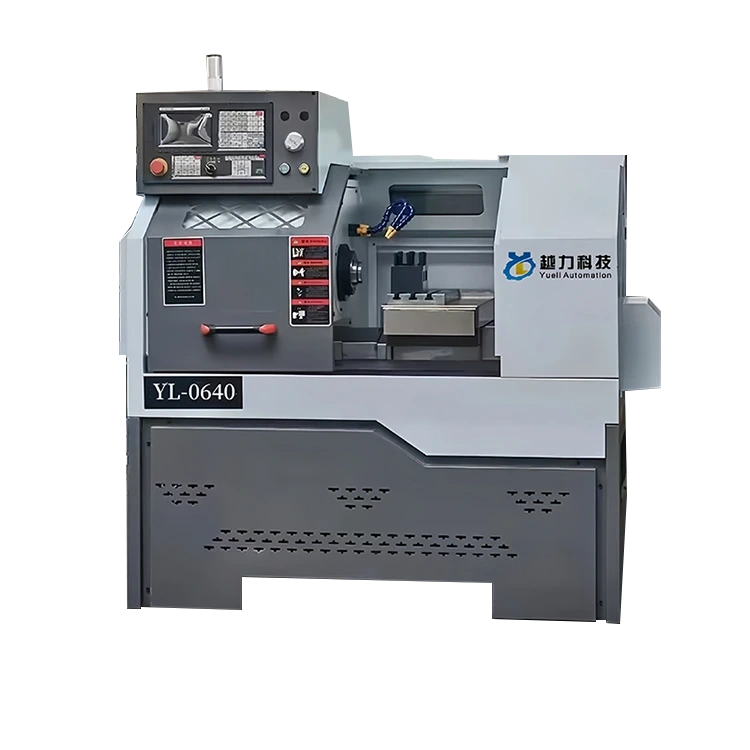

सीएनसी लेथ

सीके -0640

1

43000.00

48000.00

करांसह

फीडिंग मशीन

1

18000.00

21000.00

एकूण किंमत आणि कर (भांडवलाच्या पत्रांमध्ये): ￥: 69000.00 元
