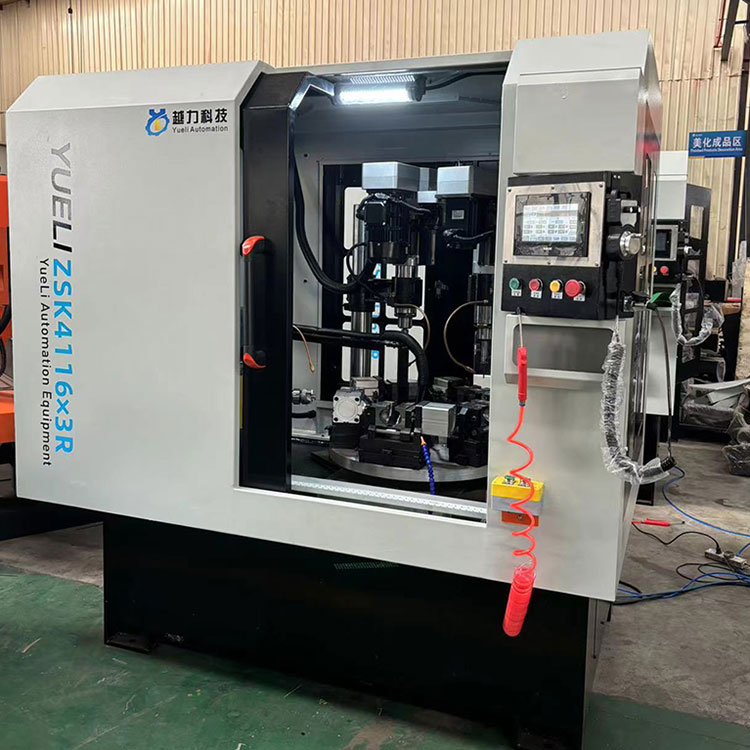

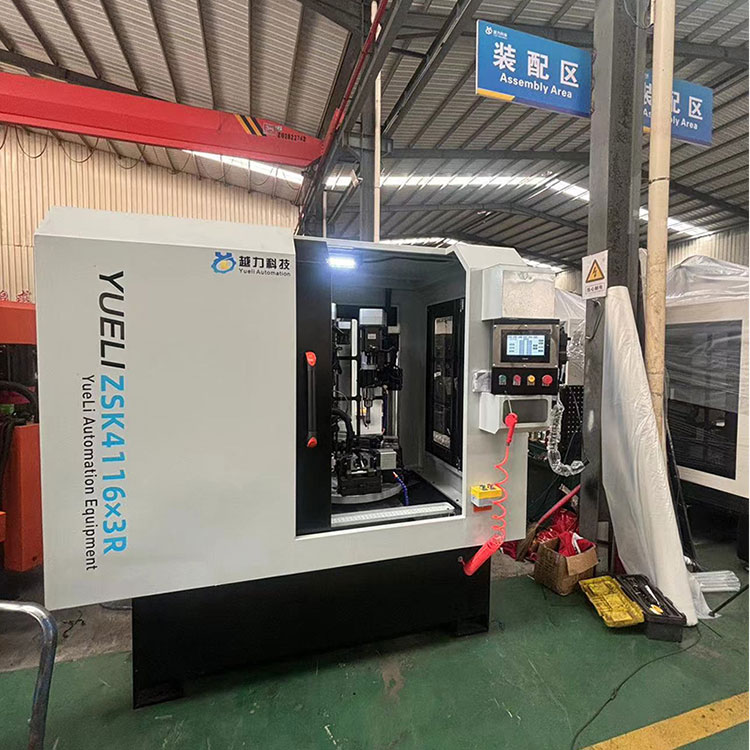

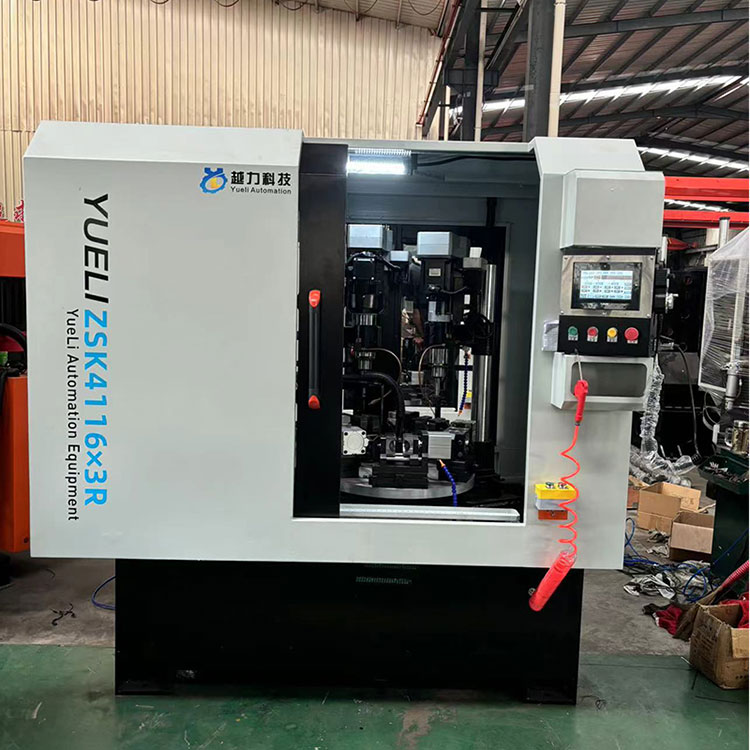

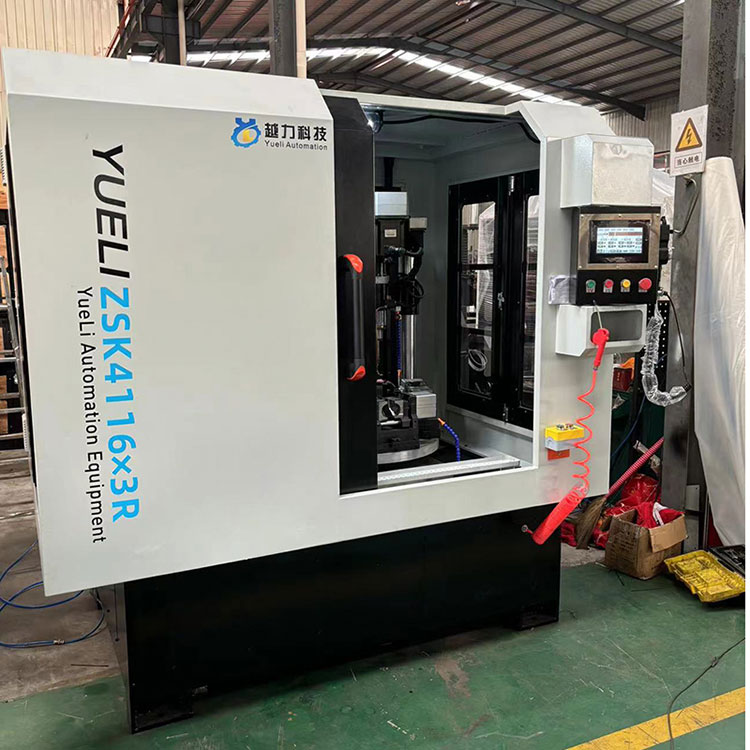

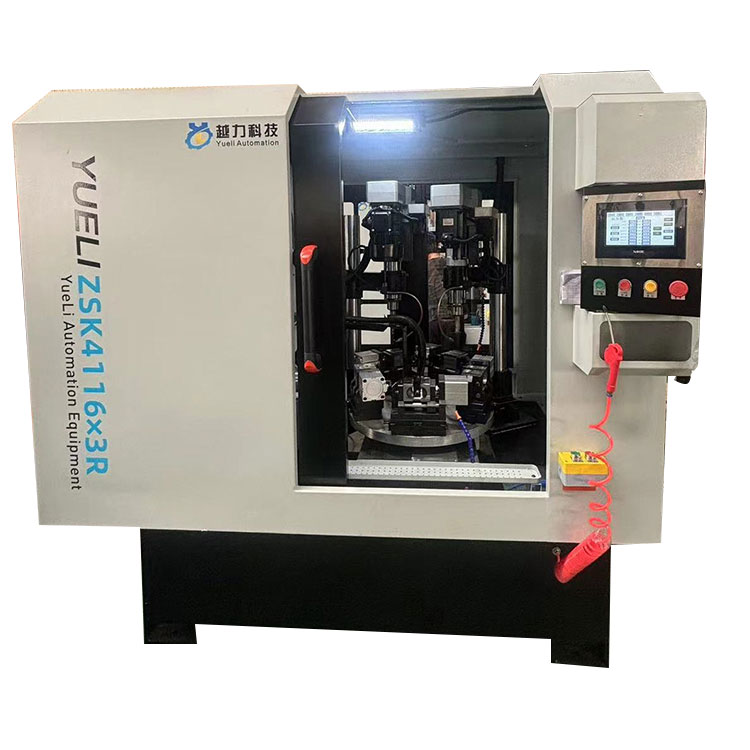

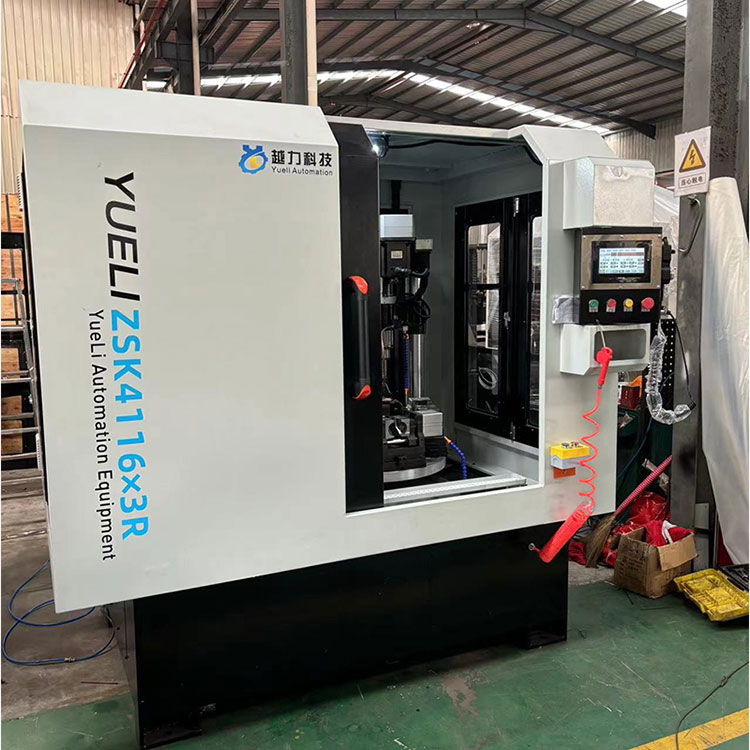

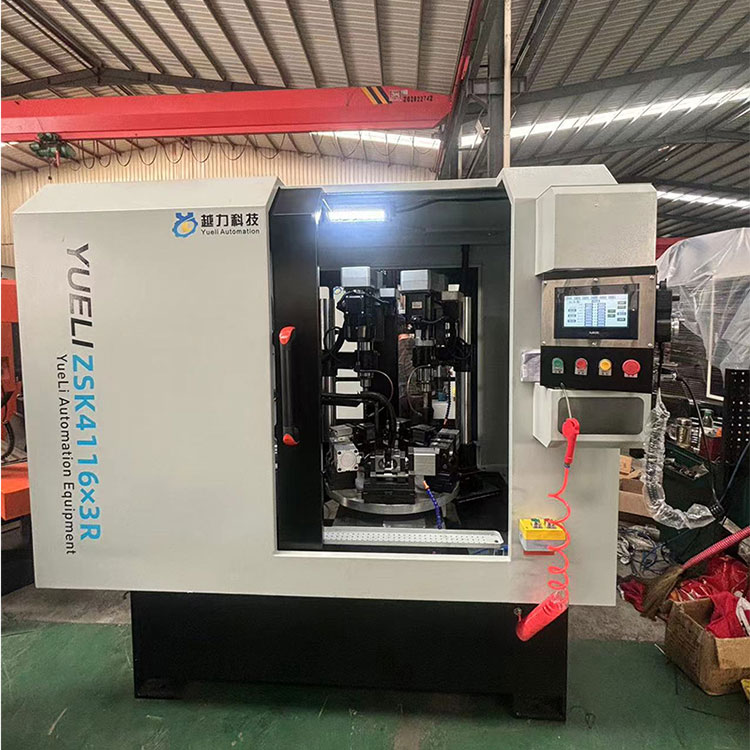

रोटरी थ्री-अक्ष पाच स्टेशन ड्रिलिंग कंपोझिट मशीन

मुख्य तांत्रिक मापदंड

मशीन टूलची रचना आणि कार्यक्षमता

रोटरी थ्री-अक्ष फाइव्ह-स्टेशन ड्रिलिंग आणि टॅपिंग कंपाऊंड मशीन स्टीलच्या भागासह वेल्डेड केले जाते आणि कृत्रिम वृद्धत्वाने उपचार केले जाते. त्यात चांगली सुस्पष्टता आणि स्थिरता आहे. संपूर्ण मशीन एक एकत्रित रचना आहे, जी पीएलसी सिस्टमसह सुसज्ज आहे आणि त्यात मजबूत गतिशीलता आहे.

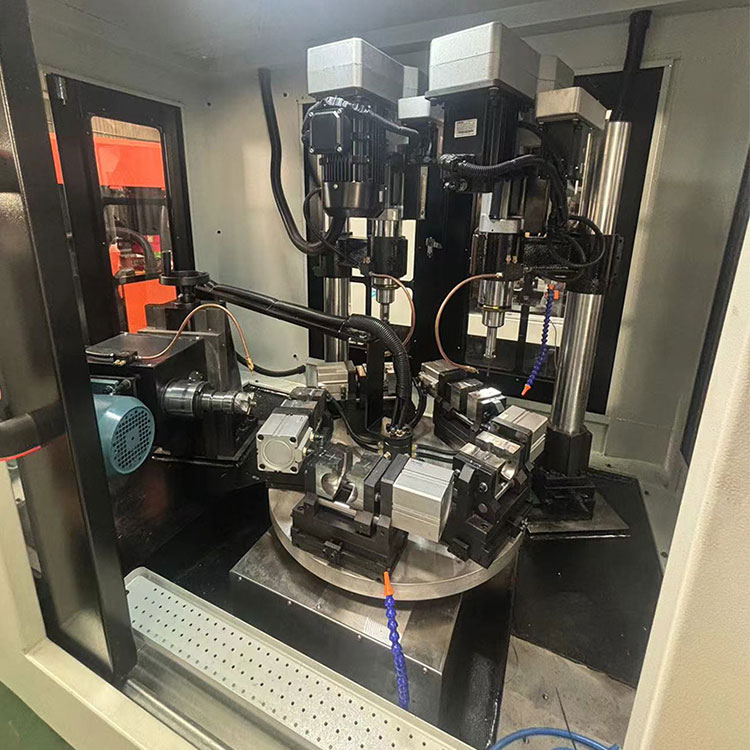

1 ड्रिलिंग आणि टॅपिंग पॉवर हेड, ड्रिलिंग क्षमता: स्टीलच्या भागांसाठी 16 मिमी, अॅल्युमिनियम भागांसाठी 20 मिमी, ड्रिलिंग स्ट्रोक 100 वैशिष्ट्ये, फीड मोड: सर्वो फीड, एक मुख्य मोटर: 3 केडब्ल्यू, पॉवर हेड आणि पार्ट प्रोसेसिंग होल मॅन्युअली समायोजित केले जाऊ शकते, वरच्या आणि खालच्या पृष्ठभागावर हात फिरवण्याऐवजी, हाताच्या वरच्या बाजूस उडी मारली जाऊ शकते आणि त्या हाताच्या वरच्या बाजूस उडी मारली जाऊ शकते आणि दोन फडफड्या हाताळतात आणि त्या हाताच्या वरच्या बाजूस लुटतात आणि दोन फडफडतात आणि दोन फडफडत असतात आणि दोन ज्वलंत फडफडतात आणि दोन फडफडत असतात आणि दोन फडफड्या हाताळतात, पॉवर हेड स्वतःच सरकण्यापासून रोखण्यासाठी पॉवर हेड स्थित झाल्यानंतर; 2 ड्रिलिंग पॉवर हेड्स: ड्रिलिंग क्षमता: स्टीलच्या भागांसाठी 13 मिमी, अॅल्युमिनियम भागांसाठी 16 मिमी, ड्रिलिंग स्ट्रोक 80 वैशिष्ट्ये, फीड मोड: सर्वो फीड, एक मुख्य मोटर: 2.3 केडब्ल्यू, ड्रिलिंग आणि टॅपिंग पॉवर हेड्स (जेटी 16) अनुलंबरित्या स्थापित केले गेले आहेत आणि भागांचे मध्यवर्ती उंची नियमितपणे समायोजित केली जाऊ शकते. पाच स्थानकांची स्थिती प्राप्त करण्यासाठी पाच-स्टेशन स्वयंचलित स्प्लिट टर्नटेबलसह सुसज्ज आणि प्रत्येक साधन फॉरवर्ड, बॅकवर्ड, डावीकडे आणि उजवीकडे समायोजित केले जाऊ शकते. लोड करणे आणि अनलोड करणे सोपे आहे. प्रत्येक स्पिंडलमध्ये स्वतंत्र नियंत्रण आणि मॅन्युअल समायोजन कार्ये असतात. स्पिंडल बीयरिंग्ज सर्व हार्बिन बीयरिंग्ज आहेत; मधूनमधून स्वयंचलित वंगण प्रणाली ऑइलर, ड्रिलिंग पॉवर हेड आणि टॅपिंग पॉवर हेडमध्ये वेगवान फॉरवर्ड, स्लो फॉरवर्ड, कार्यरत आणि वेगवान बॅकवर्ड फंक्शन्स आहेत.

प्रक्रिया प्रवाह: मशीन प्रारंभ करा Load लोडिंग स्थितीत सामग्री व्यक्तिचलितपणे लोड करा → टर्नटेबलला पहिल्या स्टेशनवर वळवा → तीन स्टेशन प्रक्रिया ड्रिलिंग आणि त्याच वेळी टॅपिंग → मॅन्युअल अनलोडिंग → दुसरे चक्र प्रविष्ट करा.
