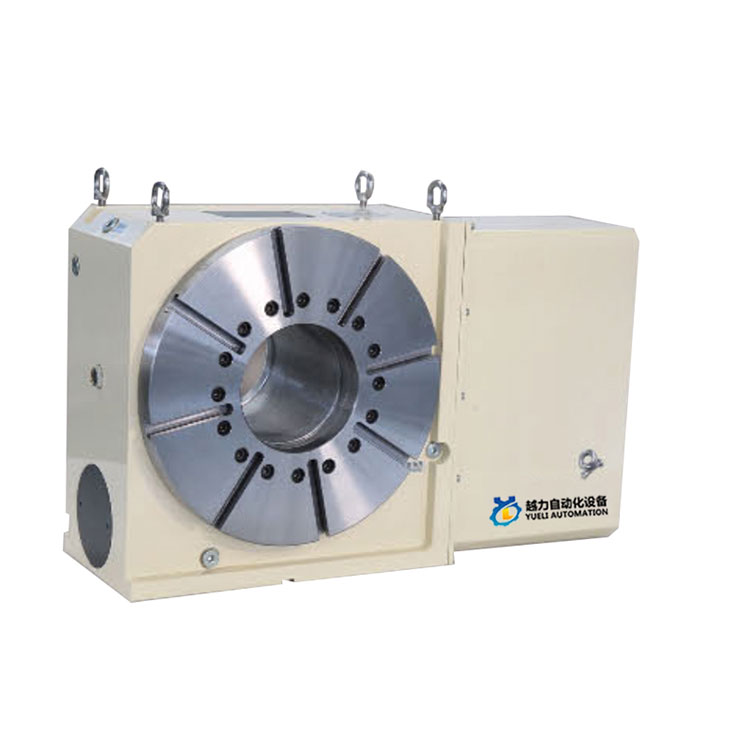

Yueli 500 चार-अक्ष CAM टर्नटेबल

CAM प्रकार शून्य बॅक बॅकलॅश CNC रोटेशन

चीनमध्ये बनविलेले हॉट सेल 500 फोर-ॲक्सिस सीएएम टर्नटेबल खरेदी करा. YueLi 500 Four-axis CAM टर्नटेबल चीनमधील निर्माता आणि पुरवठादार आहे.

उत्पादनाच्या आत कॅम-रोलर ट्रान्समिशन स्ट्रक्चरचा अवलंब केला जातो.

सीएएम शाफ्ट सुई रोलर बेअरिंग प्रीकंप्रेशन नो गॅप रोलिंग ड्राइव्ह.

कोणतेही स्लाइडिंग घर्षण नाही, सतत कोणतीही अंतर वैशिष्ट्ये राखू नका.

फॉरवर्ड आणि रिव्हर्स मोशन पुनरावृत्तीची उच्च अचूकता.

उच्च कडकपणा, उच्च कार्यक्षमता.

तापमान वाढीमुळे खराब अचूकता येत नाही.

नियमित कॅलिब्रेशन आणि समायोजन करण्याची आवश्यकता नाही.

कामाचे तत्त्व आणि कॅम-प्रकार सीएनसी टर्नटेबलची वैशिष्ट्ये

प्रीलोडिंगचे तत्व

पारंपारिक वर्म गियर प्रकार NC टर्नटेबलच्या तुलनेत, ग्रेटिंग CAM प्रकार NC टर्नटेबलमध्ये जास्त अचूकता असते

डिग्री, हाय स्पीड, शून्य बॅक क्लीयरन्स आणि जड लोडची ऑपरेटिंग वैशिष्ट्ये. अक्षीय कॅम्स इनपुट करा

स्थिर गतीने चालणाऱ्या वक्र पृष्ठभागाच्या आउटपुट शाफ्ट बुर्जवरील सुई रोलर बेअरिंग हे प्रीकॉम्प्रेस्ड रोलिंग कॉन्टॅक्ट ट्रान्समिशन आहे,

झिरो बॅक बॅकलॅश आणि उच्च गती ऑपरेशन साध्य करण्यासाठी, रोलिंग ट्रान्समिशनमुळे जवळजवळ शून्य

घर्षण हालचाल, जेणेकरुन यंत्रणा बॅकबॅकलॅश ट्रान्समिशन, उच्च अचूक पोझिशनिंग आणि गरज नाही राखू शकेल

नियमित कॅलिब्रेशन आणि समायोजन कार्य केले पाहिजे. लॅटिस सीएएम प्रकार सीएनसी टर्नटेबल, शाफ्टच्या वापराच्या बाहेर हान

शाफ्टच्या गोलाकार बाह्य भिंतीवर मोठे बेअरिंग लावले जाते आणि सीएएम इनपुट शाफ्टची दोन टोके दुहेरी बेअरिंगसह सेट केली जातात.

हे टर्नटेबलची स्थिरता आणि लोड क्षमता देखील वाढवते आणि उच्च गती आणि जड कटिंग फोर्ससह प्रक्रियेस अधिक चांगल्या प्रकारे तोंड देऊ शकते, मशीनिंग अचूकता, कार्यक्षमता सुधारते आणि खर्च कमी करते.

CAM प्रकारच्या शून्य बॅक बॅकलॅश NC टर्नटेबलच्या यंत्रणा वैशिष्ट्यांची तुलना

पोझिशनिंगटाइम ९०° (उदाहरण)

गती क्षमता	कडकपणा

टिकाऊपणा	3 रोलर बेअरिंग

Yueli500 संदर्भ डेटा

टर्नटेबलचे Yueli500 परिमाण
