गियर मोटर

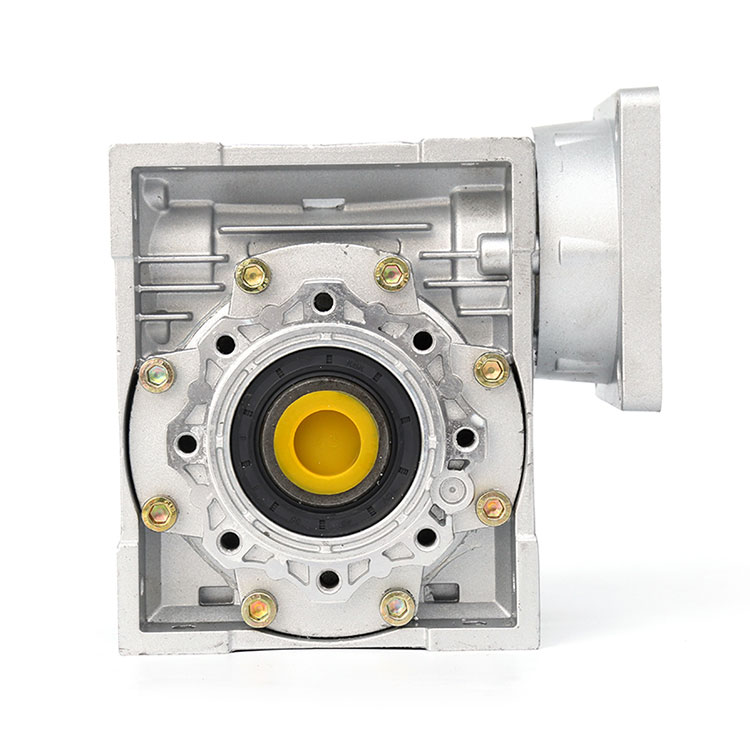

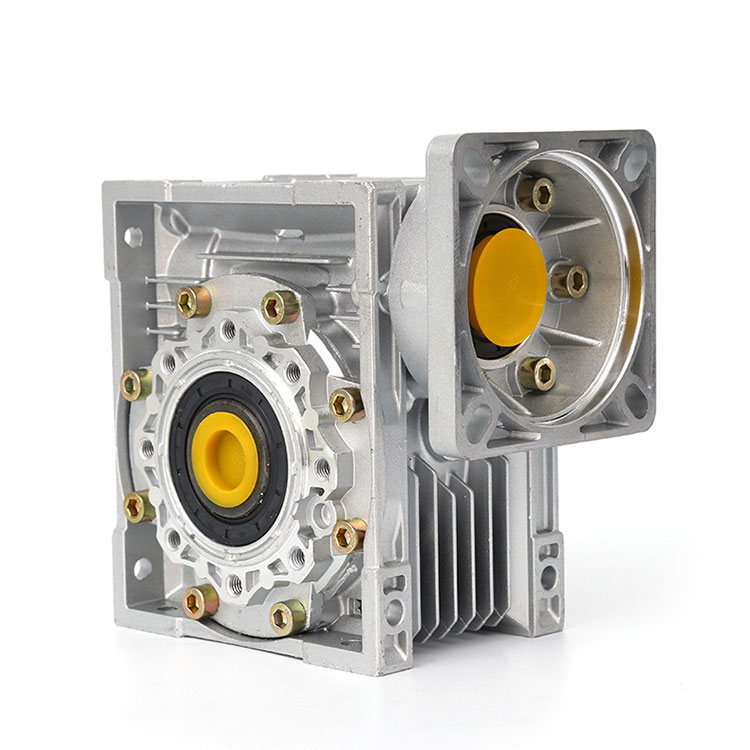

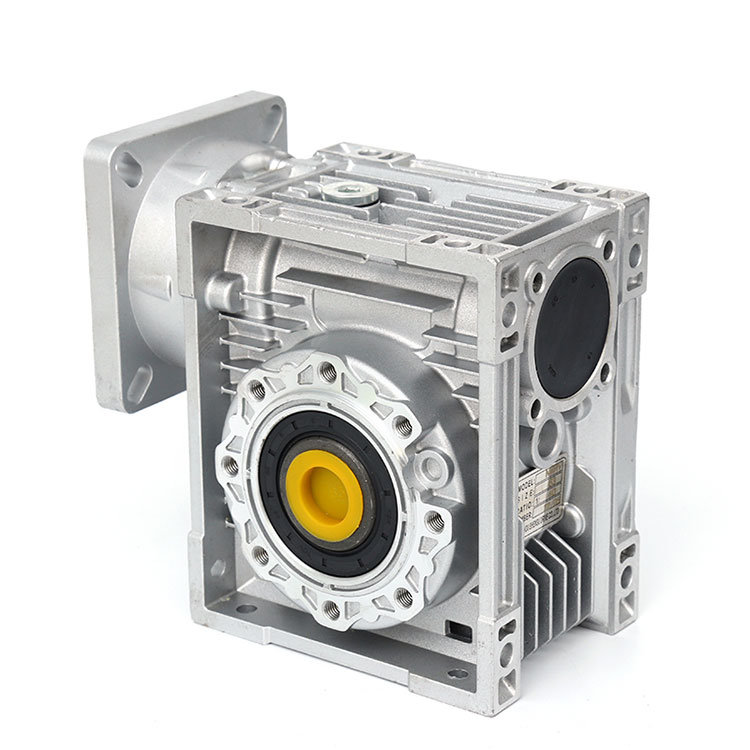

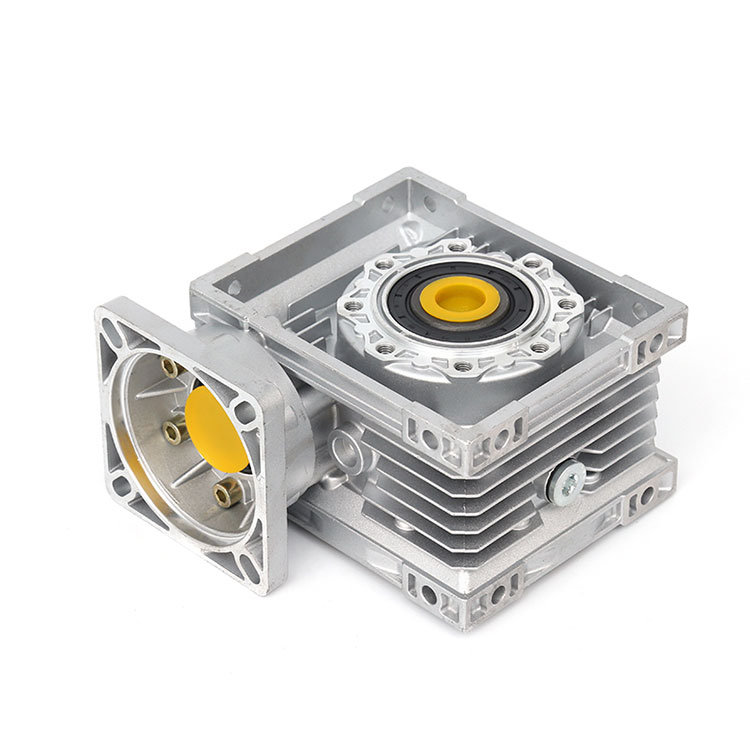

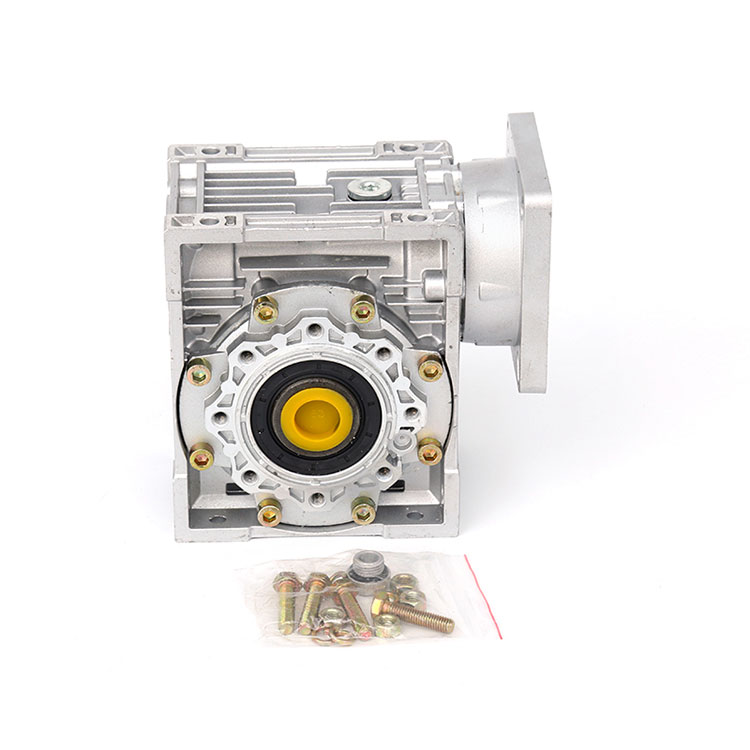

गियर मोटर आरव्ही रिड्यूसर मालिका अळी वर्म रिड्यूसरच्या मॉडेलपैकी एक आहे. हे अळी आणि अळीच्या चाकाने बनलेले आहे, कॉम्पॅक्ट स्ट्रक्चर, मोठे ट्रान्समिशन रेशो आणि काही विशिष्ट परिस्थितीत सेल्फ-लॉकिंग फंक्शनसह ट्रान्समिशन मशीनरीसह. हे सर्वात सामान्यपणे वापरल्या जाणार्‍या रेड्यूसरपैकी एक आहे.

आरव्ही 63 नॅशनल स्टँडर्ड जीबीएल 8585-88 दंडगोलाकार वर्म व्हील वर्म पॅरामीटर्सच्या अनुषंगाने रिड्यूसर, घर आणि परदेशात सर्वात प्रगत तंत्रज्ञान शोषून, एक अद्वितीय आणि कादंबरी "स्क्वेअर बॉक्स" आकार रचना, बॉक्स आकार सुंदर आहे, उच्च-गुणवत्तेच्या अ‍ॅल्युमिनियम मिश्र धातुच्या मरणास कास्टसह खालील फायदे आहेत:

1, कॉम्पॅक्ट मेकॅनिकल स्ट्रक्चर, हलके व्हॉल्यूम आणि आकार, लहान आणि कार्यक्षम;

2, चांगली उष्णता विनिमय कार्यक्षमता, वेगवान उष्णता अपव्यय;

3, सुलभ स्थापना, लवचिक आणि हलके, उत्कृष्ट कामगिरी, सुलभ देखभाल आणि दुरुस्ती;

4, गुळगुळीत ऑपरेशन, कमी आवाज, टिकाऊ;

5, मजबूत अर्ज, सुरक्षा आणि विश्वासार्हता.

सध्या, हे उत्पादन प्रक्रिया उपकरणे मेकॅनिकल डिसेलेरेशन डिव्हाइसच्या विविध उद्योगांमध्ये मोठ्या प्रमाणात वापरले गेले आहे, जे वापरकर्त्यांद्वारे चांगलेच प्राप्त झाले आहे. आधुनिक औद्योगिक उपकरणांसाठी मोठे टॉर्क, मोठे गती प्रमाण, कमी आवाज, उच्च स्थिरता मेकॅनिकल डिसलेरेशन ट्रान्समिशन कंट्रोल डिव्हाइस मिळविणे ही सर्वात चांगली निवड आहे.

 उत्पादन रचना आकृती

1, गुळगुळीत ट्रान्समिशन, कंप, प्रभाव आणि आवाज लहान आहेत, मोठ्या प्रमाणात घसरणीचे प्रमाण, विस्तृत अष्टपैलुत्व, विविध प्रकारच्या यांत्रिक उपकरणांसह वापरले जाऊ शकते.

2, एकल स्टेज ट्रान्समिशन, कॉम्पॅक्ट स्ट्रक्चरसह एक मोठे ट्रान्समिशन रेशो मिळवू शकतो, रेड्यूसरच्या बहुतेक मॉडेल्समध्ये चांगले सेल्फ-लॉकिंग असते, ब्रेकिंग आवश्यकतेसह यांत्रिक उपकरणे ब्रेकिंग डिव्हाइस वाचवू शकतात.

3. अळीच्या दात आणि अळीच्या दात पृष्ठभागाचे प्रतिबद्धता घर्षण कमी होणे मोठे आहे, म्हणून ट्रान्समिशन कार्यक्षमता गीयरपेक्षा कमी, उष्णता आणि उच्च तापमानात कमी आहे.

4. वंगण आणि शीतकरणासाठी उच्च आवश्यकता.

5, चांगली म्युच्युअल मॅचिंग, अळीची चाके राष्ट्रीय मानकांनुसार तयार केल्या जातात, बीयरिंग्ज, तेलाचे सील मानक भागांसह वापरले जातात.

6, बॉक्स प्रकारात मूलभूत प्रकार आहे (बॉक्स बॉडी फ्लोर प्लेटसह अनुलंब किंवा क्षैतिज रचना आहे) आणि युनिव्हर्सल प्रकार (बॉक्स बॉडी क्यूबॉइड आहे, फिक्स्ड स्क्रू होलसह अनेक बाजू आहेत, मजल्यावरील प्लेट किंवा इतर फूट प्लेट आणि इतर स्ट्रक्चरल प्रकार)

7, इनपुट शाफ्ट कनेक्शन मोडमध्ये मोटर फ्लॅंज दोन प्रकारचे मूलभूत प्रकार (एकल इनपुट शाफ्ट आणि डबल इनपुट शाफ्ट) आहे.

8. आउटपुट आणि इनपुट अक्ष स्थिती दिशा आणि इनपुट अक्ष खाली आणि वर; आउटपुट अक्ष वर आणि खाली; इनपुट अक्ष वर आणि खाली.

9, उपलब्ध आरव्ही 63 रिड्यूसर आणि इतर आरव्ही मालिका रेड्यूसर 2 किंवा 3 मल्टी-स्टेज रिड्यूसर, एक उत्कृष्ट ट्रान्समिशन रेशो मिळविण्यासाठी.

मोटर निवड कमी केली

उत्पादन विहंगावलोकन उत्पादन सारांश

सिंगल-स्टेज वर्म गियर रिड्यूसर

उच्च-गुणवत्तेच्या अ‍ॅल्युमिनियम मिश्र धातु डाय-कास्टिंग बॉक्स बॉडीचा वापर करून, देखावा हलका आहे

● उच्च लोड बेअरिंग क्षमता, स्थिर ट्रान्समिशन, कमी कंपन, कमी आवाज.

Conferent विविध कनेक्शनच्या गरजा भागविण्यासाठी पॉवर इनपुट आणि टॉर्क आउटपुटसह विविध कनेक्शन स्ट्रक्चर्स; बॉक्स शेप डिझाइन आणि बेस होल लेआउट विविध स्थापना पद्धतींशी जुळवून घ्या, मजबूत अष्टपैलुत्व.

● लहान आणि मध्यम आकाराचे बॉक्स पूर्णपणे बंद रचना, मजबूत सीलिंग, बॉक्सच्या आत वंगण घालणारे तेल तोटा आणि बिघाड करणे सोपे नाही, बदलण्याची आवश्यकता नाही, सोपी देखभाल.

 डबल-स्टेज वर्म गियर रिड्यूसर

● हे एकल-स्टेज वर्म रिड्यूसरने बनलेले आहे, ज्यामध्ये एकल-स्टेज वर्म रिड्यूसरचे सर्व फायदे आहेत आणि मोठ्या प्रमाणात ट्रान्समिशन रेशो मिळतात.

● सामान्य ड्युअल-स्टेज संयोजन मॉडेल आहेतः 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. जर वापरकर्त्यांना विशेष आवश्यकता असेल तर ते 25,30,40,50,63,75,90,110,130 म्हणून निवडू शकतात.

निवड पद्धत सर्व्हिस फॅक्टर

एनएमआरव्ही वर्म रिड्यूसर योग्यरित्या निवडण्यासाठी, कृपया प्रथम खालील मुद्दे समजून घ्या:

● लोड शर्ती अनुप्रयोग वारंवारता एम बुक कॉंग 2 माउंटन भरण्यासाठी जमिनीवरुन मरणार नाही

● कार्य ऑपरेशन परिस्थिती कार्य स्थिती गुणांक के 1 आणि कार्य स्थिती सुधारित गुणांक के 2 निश्चित करा

● यांत्रिक लोड प्रकार ए, बी आणि सी तक्ता 1 नुसार निर्धारित केले आहेत.

Table सारणी 2 नुसार कार्यरत स्थिती सुधार गुणांक के 2 तपासा.

पृष्ठ -07

यांत्रिक लोड प्रकारांची निवड (सारणी 1)

सारणी 1 मशीनरी लोड वर्गीकरण निवड

कामाची स्थिती दुरुस्ती घटक के 2 निवडला आहे (सारणी 2)

कार्यरत स्थिती गुणांक के 1 निवडला आहे (आकृती 1) आकृती 1 कार्य स्थिती गुणांक के 1

 रेड्यूसर निवडा

Working वापरकर्त्याने प्रथम कार्यरत मशीनचे इनपुट मेकॅनिकल लोड टी (टॉर्क) निश्चित केले पाहिजे, टी वर्किंग कंडिशन गुणांक के 1 द्वारे गुणाकार करणे आणि नंतर कार्यरत स्थिती सुधारित गुणांक के 2, म्हणजेच रिड्यूसरचे आउटपुट टॉर्क मूल्य प्राप्त करण्यासाठी, आणि आवश्यक रिड्यूसर वैशिष्ट्ये निवडा.

● वापरकर्ता ज्ञात इनपुट पॉवरनुसार आउटपुट टॉर्कची गणना देखील करू शकतो, गुणोत्तर मूल्य किंवा आउटपुट स्पीड व्हॅल्यूसह एकत्रित करा आणि रेड्यूसर निवडा.

नमुना निवड

उदाहरण 1. युनिव्हर्सल कन्व्हेयर बेल्ट (एकसमान भार)

टॉर्क: 19 एन.एम चालू वेळ 8 तास / दिवस

वेग: सुमारे 55 आर / मिनिट, प्रारंभ वारंवारता: 10 वेळा / तास

Reducer: 1 /25, सभोवतालचे तापमान: इनडोअर 25 ℃

Table सारणी 1 नुसार लोड प्रकार निश्चित केला जातो

लोड प्रकार: कोणताही प्रभाव एकसमान लोड नाही, ए निवडा;

Fig अंजीरानुसार. 1, लाइन ए वर 10 वेळा / तासाचा वारंवारता छेदनबिंदू घ्या आणि 8 तास / दिवसाच्या धावण्याच्या वेळेचा गुणांक के 1 = 1 शोधा;

Table सारणी 2 नुसार गुणांक के 2 = 1;

④ नंतर टॉर्क मूल्य 19 के 1 के 2 = 1911 = 19 एन. आणि एम आहे, पर्यायी जवळील 19 एन. एमचा वेग कमी करणारा.

निवडलेला निकालः एनएमआरव्ही 30-1 / 25

इनपुट पॉवर 0.18 केडब्ल्यू आहे, आउटपुट वेग 56 आरपीएम आहे आणि आउटपुट टॉर्क 21 एन. मीटर आहे

उदाहरण 2. कन्व्हेयर बेल्ट (मध्यम प्रभाव लोड)

टॉर्क: 65 एन. एम., चालू वेळ: 16 तास / दिवस,

एन, 00 वेळा / तास,

रेड्यूसर: 1/60, "खराब तापमान: 35 ℃, मोटर डायरेक्ट कनेक्शन

Table सारणी 1 नुसार लोड प्रकार निश्चित केला जातो

लोड प्रकार: सौम्य प्रभाव लोड, बी निवडा;

Fig अंजीरानुसार. 1, बी लाइनवर 100 वेळा / तासाच्या वारंवारतेचा फुलक्रॅम घ्या आणि धावण्याच्या वेळेचा 16 तास / दिवसाचा गुणांक शोधा के 1 = 1.65;

Table सारणी 2 नुसार गुणांक के 2 = 1.15;

Tor टॉर्क मूल्य 65xk1xk2 = 70x1.65x1.15 = 1 23 एन. आणि एम आहे, जवळचे 123 एन निवडू शकते. मीटरचा वेग कमी करणारा.

निवडलेला निकाल: एनएमआरव्ही 63-1 / 60

इनपुट पॉवर 0.55 केडब्ल्यू आहे, आउटपुट गती 23.3 आरपीएम आहे आणि आउटपुट टॉर्क 140 एन.एम आहे

मॉडेल क्रमांक वर्णन: मॉडेल नोट्स

देशी आणि परदेशी मॉडेल मॉडेलची तुलना सारणी नियंत्रित करतात

प्रक्रिया प्रक्रिया आणि चाचणी उपकरणे

टेकन्स आणि चाचणी उपकरणे

उच्च-परिशुद्धता सीएनसी मशीन टूल्स आणि मशीनिंग सेंटर, प्रगत उपकरणे आणि चाचणी उपकरणे सह

उत्कृष्ट तंत्रज्ञान आणि कठोर आणि परिपूर्ण गुणवत्ता व्यवस्थापन प्रणाली

आणि व्यावसायिक आणि तांत्रिक उच्चभ्रू आणि विज्ञान आणि तंत्रज्ञान कार्यसंघाच्या अग्रगण्य पातळीसह एकत्र करा

उत्पादनांची स्थिरता आणि विश्वासार्हता सुनिश्चित करण्यासाठी नवीन तंत्रज्ञान, नवीन प्रक्रिया आणि नवीन सामग्रीचा पूर्ण वापर करा

उत्पादनाची गुणवत्ता प्रगत मॅन्युफॅक्चरिंग म्हणजेच येते आणि गुणवत्ता गुणवत्तेची भावना सतत नाविन्यपूर्णतेतून येते

बाबींकडे लक्ष देणे आवश्यक आहे

1. कार्यरत वातावरण तापमान आयएस -40 ℃ - + 40 ℃. जेव्हा कार्यरत वातावरणाचे तापमान 0 ℃ पेक्षा कमी असते, तेव्हा वंगण घालणारे तेल प्रारंभ करण्यापूर्वी 0 ℃ पेक्षा जास्त गरम केले जाणे आवश्यक आहे. जेव्हा कार्यरत वातावरणाचे तापमान 40 than पेक्षा जास्त असते, तेव्हा थंड उपाययोजना करणे आवश्यक आहे.

2. वर्म गियर रिड्यूसर सकारात्मक आणि व्यस्तपणे फिरवू शकतो

कंपनी प्रोफाइल

क्वांझोउ यू एली ऑटोमेशन इक्विपमेंट कंपनी, लि. हा विकास, विकास, डिझाइन, व्यावसायिक उत्पादकांपैकी एक म्हणून उत्पादन आहे, प्रथम श्रेणी वैज्ञानिक संशोधन, तांत्रिक कर्मचारी आहेत.

 कंपनी जगप्रसिद्ध पर्यटन रिसॉर्ट-हांगझो येथे आहे. 20 वर्षांहून अधिक मेहनत, सतत सुधारणा नंतर, एंटरप्राइझचे उत्पादन स्केल वाढत आहे, विविधता

हळूहळू परिपूर्ण, आठ मालिका तयार केली गेली आहे, 30000 पेक्षा जास्त प्रकारच्या रिड्यूसरच्या वैशिष्ट्यांसह, वर्म व्हील रिड्यूसर स्केलचे घरगुती उत्पादन आहे, जे सर्वात संपूर्ण उत्पादकांपैकी एक आहे.

 उत्पादनांची गुणवत्ता सुधारण्यासाठी, वाढत्या बाजाराची मागणी पूर्ण करण्यासाठी, देशांतर्गत भागातील कंपनी, एंटरप्राइझ मॅनेजमेंटची एकूण गुणवत्ता सुधारण्यासाठी आणि अंमलबजावणी आणि संप्रेषणात पुढाकार घेतला

आयएसओ 9001: 2000 आंतरराष्ट्रीय गुणवत्ता प्रणाली प्रमाणपत्र.

 उच्च-गुणवत्तेचे कर्मचारी, प्रगत आणि कार्यक्षम प्रक्रिया उपकरणे, कठोर गुणवत्ता आश्वासन प्रणाली, विक्रीनंतरची परिपूर्ण सेवा, देशांतर्गत आणि परदेशी वापरकर्त्यांची विस्तृत अवलंबित्व जिंकली आहे, विक्री नेटवर्क

 देशातील सर्व प्रमुख प्रांत आणि शहरे, उत्पादने युनायटेड स्टेट्स, कॅनडा, जपान, दक्षिण कोरिया आणि दक्षिणपूर्व आशिया आणि इतर देश आणि प्रदेशात निर्यात केली जातात.

यू फोर्स तंत्रज्ञान भविष्यात आत्मविश्वासाने भरलेले आहे आणि ग्राहकांना सर्वात समाधानकारक उत्पादने आणि कठोर आवश्यकता आणि उच्च प्रारंभिक बिंदू असलेल्या उत्कृष्ट सेवा देतील.

 आमच्या सेवा:

1. 24 कामाच्या तासात आपल्या चौकशीस प्रत्युत्तर द्या.

2. अनुभवी कर्मचारी आपल्या सर्व प्रश्नांची उत्तरे अस्खलित इंग्रजीमध्ये देतील.

3. सानुकूलित डिझाइन. यूईएम आणि यूबीएमचे स्वागत आहे.

4. आमचे उच्च प्रशिक्षित व्यावसायिक अभियंते आणि कर्मचारी आमच्या ग्राहकांसाठी विशेष आणि अनन्य उपाय प्रदान करू शकतात.

5. आम्ही आमच्या विक्रेत्यांना विशेष सवलत आणि विक्री संरक्षण ऑफर करतो.

6. व्यावसायिक कारखाना: आम्ही 20 वर्षांहून अधिक इतिहासासह सर्व प्रकारच्या यंत्रणेचे व्यावसायिक निर्माता आहोत. आमची उत्पादने चांगल्या प्रतीची आणि स्पर्धात्मक आहेत.

7. नमुने: जर ऑर्डरचे प्रमाण पुरेसे मोठे असेल तर आम्ही एका आठवड्यात चाचणीसाठी नमुना पाठवू शकतो. परंतु मालवाहतूक सहसा आपल्याद्वारे दिले जाते आणि जेव्हा आमच्याकडे औपचारिक ऑर्डर असते तेव्हा परत येते.

8. एक प्रामाणिक विक्रेता म्हणून आम्ही नेहमीच उच्च-गुणवत्तेची कच्ची सामग्री, प्रगत मशीन आणि कुशल तंत्रज्ञ वापरतो की आमची उत्पादने उच्च गुणवत्तेच्या आणि स्थिर कार्यात पूर्ण झाली आहेत. आमच्याशी संपर्क साधा किंवा आमच्या कंपनीला भेट द्या.
