1. ड्युअल-स्पिंडल आर्किटेक्चर

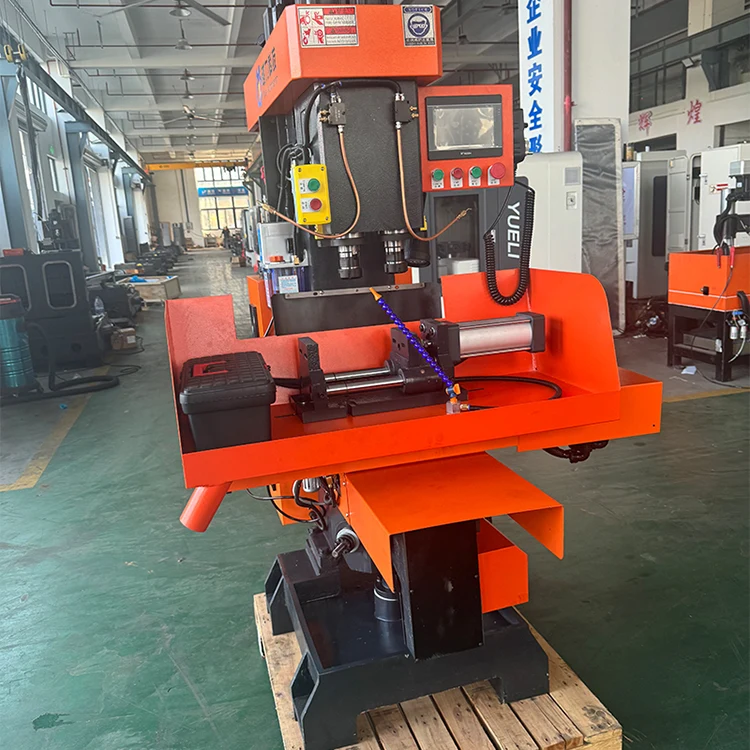

च्या हृदयावरअनुलंब दुहेरी-अक्ष कंपाउंड मशीनएक ड्युअल-स्पिंडल कॉन्फिगरेशन आहे जे बॅच प्रक्रियेशी कसे संपर्क साधले जाते हे मूलभूतपणे बदलते. सिंगल-स्पिंडल मशीनच्या विपरीत ज्यांना एकाधिक पास आणि वारंवार साधन बदलांची आवश्यकता असते, या डिझाइनमध्ये दोन स्वतंत्र स्पिंडल समन्वित उभ्या अक्ष व्यवस्थेमध्ये कार्यरत असतात. Z1 आणि Z2 अक्ष 120 मिमी अंतरावर आहेत, जे एकाच वर्कपीसवर दोन वैशिष्ट्यांचे एकाचवेळी मशीनिंग किंवा दोन स्वतंत्र भागांची समांतर प्रक्रिया करण्यास अनुमती देतात.
प्रत्येक स्पिंडल NT30 टेपर टूलींग स्वीकारतो आणि 10 ते 3000 r/min पर्यंत ॲडजस्टेबल स्पीड देते, ड्रिलिंग, रीमिंग आणि टॅपिंग ऑपरेशन्ससाठी लवचिकता प्रदान करते. डोर फिटिंग घटक आणि तत्सम मध्यम-बॅच उत्पादन वस्तूंसाठी आवश्यक अचूकता राखून दुहेरी-अक्ष दृष्टिकोन योग्य अनुप्रयोगांसाठी थ्रूपुट प्रभावीपणे दुप्पट करतो.
2. मुख्य तांत्रिक तपशील
मशीनची क्षमता समजून घेणे त्याच्या मुख्य पॅरामीटर्सपासून सुरू होते. खालील सारणी त्याच्या ऑपरेशनल लिफाफा परिभाषित करणार्या आवश्यक वैशिष्ट्यांचा सारांश देते:
| पॅरामीटर | तपशील | शेरा |
|---|---|---|
| एक्स अक्ष प्रवास | 320 मिमी | — |
| Y अक्ष प्रवास | 120 मिमी | — |
| Z1/Z2 अक्ष प्रवास | 110 मिमी | प्रत्येक स्पिंडल |
| स्पिंडल अंतर | 120 मिमी | Z1 ते Z2 |
| कमाल ड्रिलिंग व्यास | 32 मिमी | तांबे भाग |
| कमाल टॅपिंग व्यास | M32 | — |
| स्पिंडल स्पीड रेंज | 10–3000 r/min | समायोज्य |
| मशीनचे वजन | 900 किलो | कव्हरसह |
| एकूण शक्ती | 7KW | — |
| सीएनसी प्रणाली | सनीकॉन | — |
320mm X-axis ट्रॅव्हल आणि 120mm Y-axis ट्रॅव्हल दरवाजा फिटिंग उत्पादनांसाठी आणि तत्सम घटकांसाठी पुरेसा कामाचा लिफाफा प्रदान करतात. लिफ्टिंग प्लॅटफॉर्म 160 मिमी समायोज्य अंतर प्रदान करते, भिन्न वर्कपीस उंची सामावून घेते. X अक्षावर जास्तीत जास्त 30 मीटर/मिनिट गतीसह, मशीन वेगवान पोझिशनिंग प्रदान करते जे एकूण सायकल वेळ कमी करण्यास योगदान देते.
3. स्ट्रक्चरल अखंडता
दअनुलंब दुहेरी-अक्ष कंपाउंड मशीनकडकपणा आणि टिकाऊपणावर लक्ष केंद्रित करून इंजिनियर केलेले आहे. उत्कृष्ट कडकपणा राखताना शरीराची रचना विशेषत: कॉम्पॅक्ट असते - एकाचवेळी ड्युअल-स्पिंडल ऑपरेशन्स दरम्यान अचूकता राखण्यासाठी एक महत्त्वपूर्ण घटक. अनेक डिझाइन निवडी या संरचनात्मक मजबूतीमध्ये योगदान देतात:
- उच्च-गुणवत्तेचे मिश्र धातु स्टील स्पिंडल्स:प्रत्येक स्पिंडल प्रीमियम मिश्र धातुच्या स्टीलपासून तयार केले जाते, ते कठोर आणि उष्णता उपचार प्रक्रियेच्या अधीन असते, त्यानंतर उच्च पोशाख प्रतिरोधासाठी अचूक ग्राइंडिंग केले जाते.
- अल्ट्रासोनिकली क्वेंच्ड स्लाईड पृष्ठभाग:सरकत्या पृष्ठभागांवर अल्ट्रासोनिक शमन उपचार केले जातात, ज्यामुळे पृष्ठभागाची कडकपणा आणि पोशाख प्रतिरोधकता लक्षणीय वाढते. एकात्मिक स्नेहन उपकरण विस्तारित सेवा आयुर्मानात शाश्वत कामगिरी सुनिश्चित करते.
- बफर पोझिशनिंग सिस्टम:वर्कटेबलमध्ये बफर पोझिशनिंगसह एक प्रारंभिक उपकरण समाविष्ट केले आहे जे जलद बाजूकडील हालचाली दरम्यान कंपन कमी करते.
- पुल-रॉड प्रकार हँडल:पुल-रॉड हँडल डिझाइनद्वारे सुरक्षिततेला संबोधित केले जाते जे अपघाती विघटन होण्यास प्रतिकार करते.
हे स्ट्रक्चरल घटक एकत्रितपणे खात्री करतात की सतत बॅच उत्पादनाच्या मागणीतही मशीन स्थितीत्मक अचूकता राखते.
4. ऑपरेशनल वर्कफ्लो
चे ऑपरेशनल तत्वज्ञानअनुलंब दुहेरी-अक्ष कंपाउंड मशीनजास्तीत जास्त थ्रूपुट करताना मॅन्युअल हस्तक्षेप कमी करण्यावर केंद्रे. पारंपारिक रिले-आधारित प्रणालींच्या तुलनेत पीएलसी नियंत्रण उच्च पातळीवरील ऑटोमेशन प्रदान करते, उत्कृष्ट विश्वसनीयता प्रदान करते ज्यामुळे ऑपरेटरचा थकवा थेट कमी होतो.
मुख्य कार्यप्रवाह वैशिष्ट्यांमध्ये हे समाविष्ट आहे:
- सिंगल-सेटअप प्रक्रिया:मोठ्या संख्येने भागांसाठी ड्रिलिंग, रीमिंग आणि टॅपिंग ऑपरेशन्स एकाच वेळी पूर्ण केल्या जाऊ शकतात.
- मल्टी-मशीन व्यवस्थापन:अंतर्ज्ञानी ऑपरेशन आणि स्वयंचलित नियंत्रण एकाच ऑपरेटरला अनेक मशीन्स एकाच वेळी व्यवस्थापित करण्यास सक्षम करते.
- सोयीस्कर समायोजन:मशीनमध्ये साध्या आणि अंतर्ज्ञानी समायोजन यंत्रणा आहेत, ज्यामुळे बॅचेस दरम्यान सेटअप वेळ कमी होतो.
- प्रदूषणविरोधी रचना:उपकरणांमध्ये अशी वैशिष्ट्ये समाविष्ट आहेत जी दूषित होण्याचे धोके कमी करतात, ज्यामुळे ते अशा वातावरणासाठी योग्य बनते जिथे स्वच्छता ही चिंताजनक आहे.
हे वर्कफ्लो डिझाइन लहान ते मध्यम-बॅच उत्पादन वातावरणासाठी थेट उच्च कार्यक्षमतेमध्ये अनुवादित करते, जेथे सेटअप वेळ आणि ऑपरेटरची उपलब्धता सहसा एकूण उत्पादकता ठरवते.
5. अर्जाची व्याप्ती
वर्टिकल ड्युअल-ॲक्सिस कंपाउंड मशीन विशेषतः लहान ते मध्यम-बॅच दरवाजा फिटिंग उत्पादनांच्या उत्पादनासाठी आणि प्रक्रियेसाठी तयार केले आहे. हे ऍप्लिकेशन फोकस एकाच क्लॅम्पिंग ऑपरेशनमध्ये दरवाजाच्या हार्डवेअर घटकांवर ड्रिल, रीम आणि टॅप करण्यासाठी मशीनच्या ड्युअल-स्पिंडल क्षमतेचा फायदा घेते.
दरवाजाच्या फिटिंगच्या पलीकडे, मशीनची वैशिष्ट्ये-विशेषत: त्याचा 32 मिमी जास्तीत जास्त ड्रिलिंग व्यास आणि M32 टॅपिंग क्षमता-याला तांबे आणि नॉन-फेरस धातूच्या घटकांच्या विस्तृत श्रेणीसाठी योग्य बनवते. 900kg मशीनचे वजन आणि 1100×1230×1980mm फूटप्रिंट (शीट मेटल कव्हरसह) असे मशीन दर्शवते जे उत्पादन वातावरणासाठी पुरेसे आहे परंतु मर्यादित मजल्यावरील जागेसह कार्यशाळेसाठी पुरेसे कॉम्पॅक्ट आहे.
घटकांची निवड मशीनची विश्वासार्हता प्रोफाइल आणखी परिभाषित करते: सनिकॉन सर्वो मोटर्स आणि सीएनसी सिस्टम, श्नाइडर एसी कॉन्टॅक्टर्स, ओमरॉन रिले आणि घरगुती बॉल स्क्रू आणि रेखीय स्लाइड्स. प्रस्थापित ब्रँड आणि दर्जेदार घटकांचे हे संयोजन मशीनच्या सातत्यपूर्ण कामगिरीसाठी प्रतिष्ठा वाढवते.
6. वारंवार विचारले जाणारे प्रश्न
तांबे आणि नॉन-फेरस धातूंसाठी मशीन ऑप्टिमाइझ केले आहे, तांबेच्या भागांसाठी जास्तीत जास्त ड्रिलिंग व्यास 32 मिमी आहे. हे विशेषत: पितळ, ॲल्युमिनियम आणि तत्सम सामग्रीपासून बनवलेल्या विविध दरवाजा फिटिंग घटकांसाठी देखील योग्य आहे. फेरस सामग्रीसाठी, विशिष्ट शिफारसींसाठी निर्मात्याचा सल्ला घ्या.
दोन स्पिंडल एकाच वेळी चालतात, ज्यामुळे दोन ऑपरेशन्स-जसे की ड्रिलिंग आणि टॅपिंग- एकाच वर्कपीसवर एकाच सायकलमध्ये करता येतात. वैकल्पिकरित्या, दोन समान भागांवर समांतर प्रक्रिया केली जाऊ शकते. हा दृष्टीकोन एकल सेटअप राखून योग्य अनुप्रयोगांसाठी थ्रूपुट प्रभावीपणे दुप्पट करतो.
मशीन लहान ते मध्यम-बॅच उत्पादनासाठी डिझाइन केले आहे. हे अशा परिस्थितीत उत्कृष्ट आहे जेथे उच्च-व्हॉल्यूम स्वयंचलित लाइनसाठी सेटअप वेळ जास्त असेल, परंतु मॅन्युअल सिंगल-पीस प्रक्रिया अकार्यक्षम असेल. सामान्य बॅच आकार डझनभर ते काही शंभर भागांपर्यंत, जटिलतेनुसार.
मशीनमध्ये सोयीस्कर समायोजन यंत्रणेसह साधे आणि अंतर्ज्ञानी ऑपरेशन आहे. पीएलसी नियंत्रण सामान्यत: सीएनसी मशीनिंगशी संबंधित जटिलता कमी करते. मूलभूत मशीनिंग अनुभव असलेले ऑपरेटर कमीतकमी प्रशिक्षणाने निपुण होऊ शकतात आणि अंतर्ज्ञानी इंटरफेस द्रुत ऑनबोर्डिंगला समर्थन देतो.
