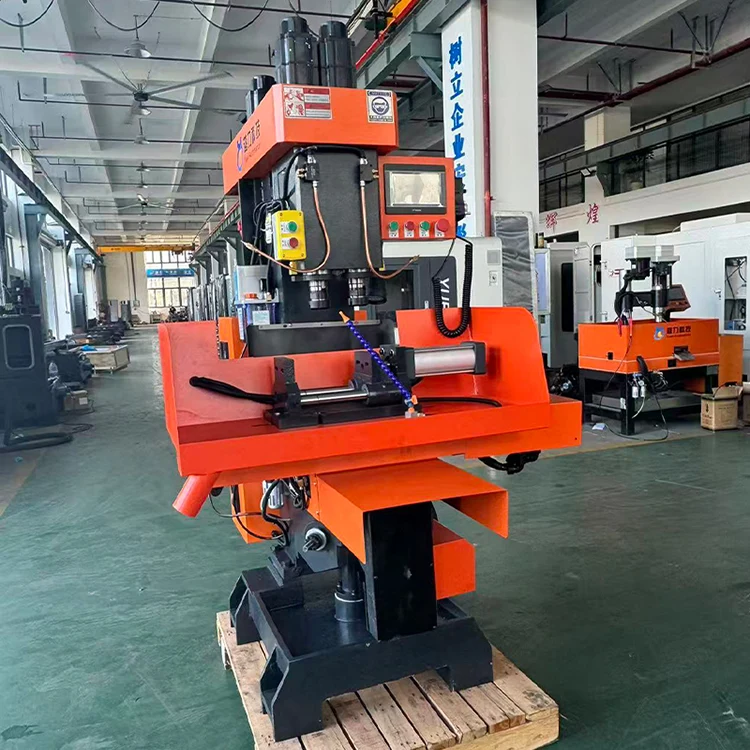

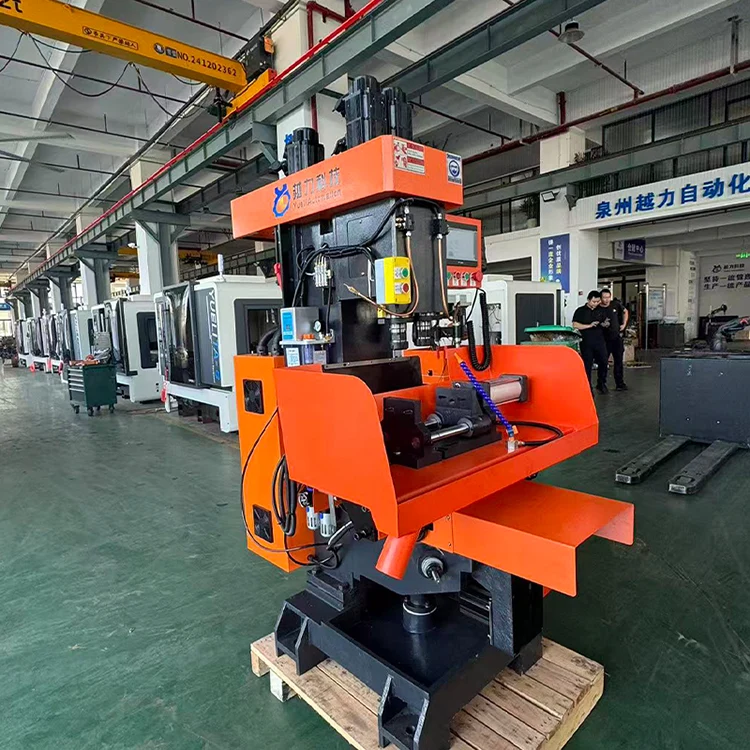

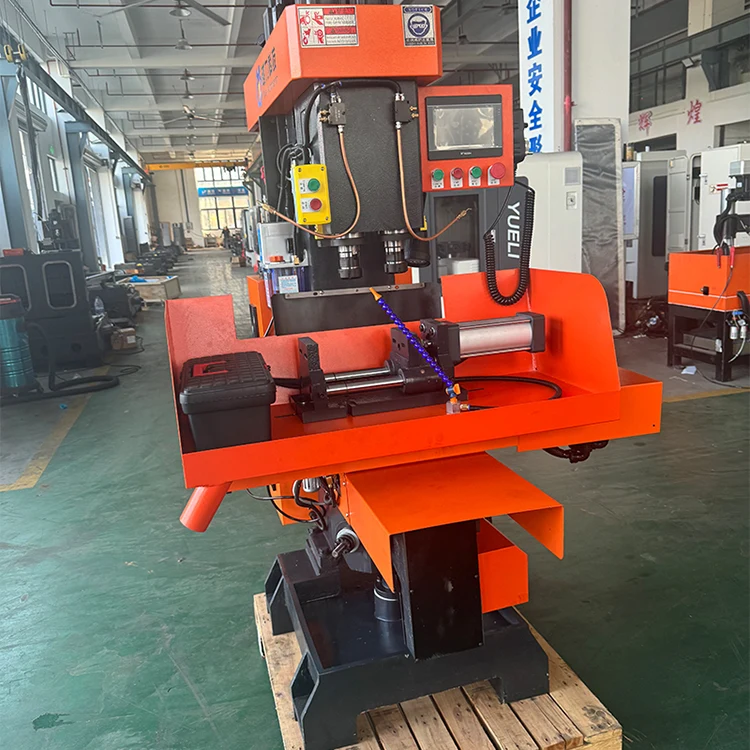

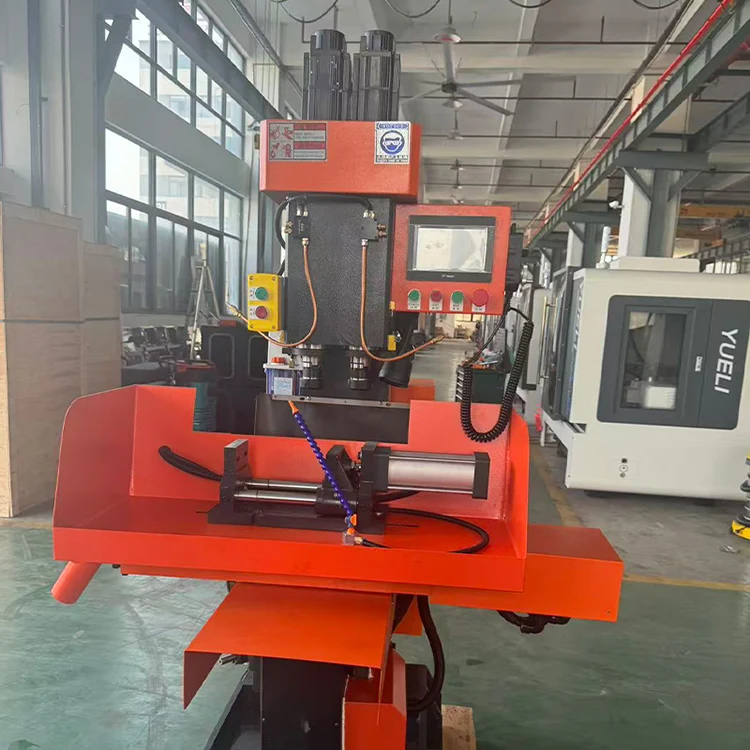

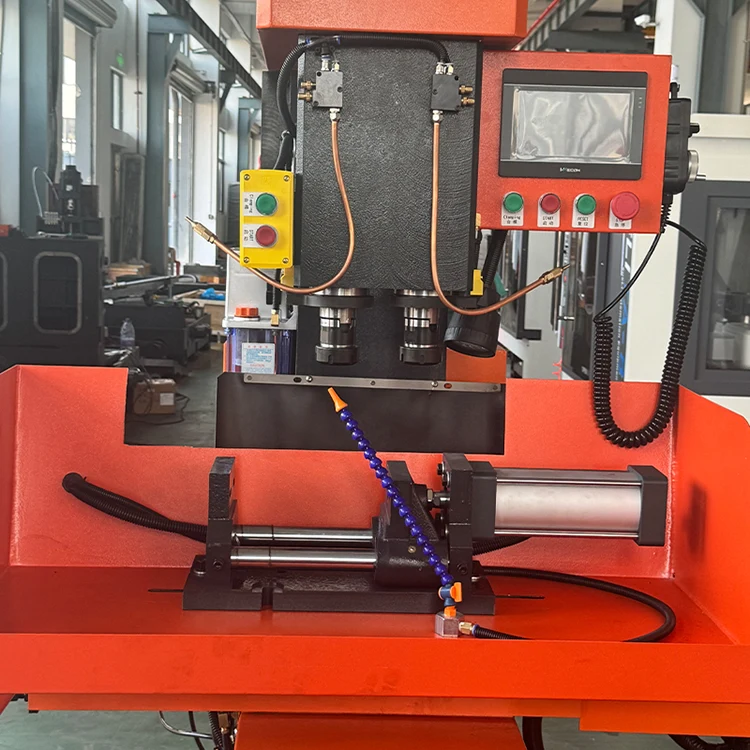

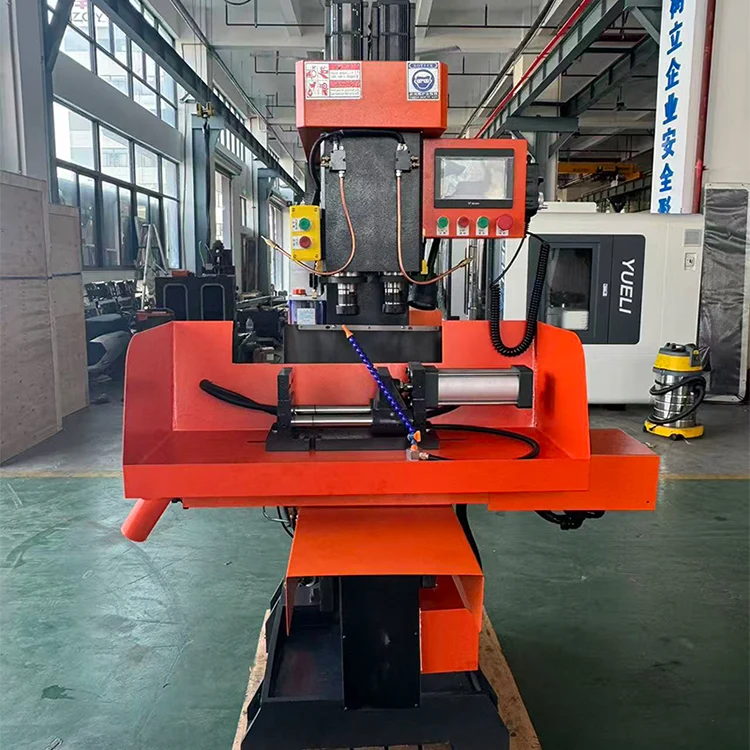

अनुलंब दुहेरी-अक्ष कंपाउंड मशीन

व्हर्टिकल ड्युअल-ॲक्सिस कंपाऊंड मशीन (अंतर्गत मॉडेल ZSK4132X2B) क्वानझो युएली ऑटोमेशन इक्विपमेंट कंपनी लिमिटेड द्वारे उत्पादित केले आहे. हे लहान ते मध्यम-बॅच दरवाजा फिटिंग उत्पादनांच्या उत्पादनासाठी आणि प्रक्रियेसाठी योग्य आहे. मशीन टूलमध्ये साधे आणि अंतर्ज्ञानी ऑपरेशन आणि सोयीस्कर समायोजनासह, गुळगुळीत आणि मोहक स्वरूप आहे. पीएलसी नियंत्रणाचा अवलंब केल्याने, ते उच्च ऑटोमेशन स्तर आणि उत्कृष्ट विश्वासार्हतेचा अभिमान बाळगते, ज्यामुळे ऑपरेटरची श्रम तीव्रता कमी होते. हे एका ऑपरेटरला एकाधिक मशीन्स व्यवस्थापित करण्यास सक्षम करते आणि एक आदर्श उच्च-कार्यक्षमता आणि प्रदूषण विरोधी प्रक्रिया उपकरणे म्हणून कार्य करते.

उत्पादन परिचय

वर्टिकल ड्युअल-ॲक्सिस कंपाउंड मशीन लहान ते मध्यम-बॅच दरवाजा फिटिंग उत्पादनांच्या उत्पादनासाठी आणि प्रक्रियेसाठी योग्य आहे. मशीन टूलमध्ये साधे आणि अंतर्ज्ञानी ऑपरेशन आणि सोयीस्कर समायोजनासह, गुळगुळीत आणि मोहक स्वरूप आहे. पीएलसी नियंत्रणाचा अवलंब केल्याने, ते उच्च ऑटोमेशन स्तर आणि उत्कृष्ट विश्वासार्हतेचा अभिमान बाळगते, ज्यामुळे ऑपरेटरची श्रम तीव्रता कमी होते. हे एका ऑपरेटरला अनेक मशीन्स व्यवस्थापित करण्यास सक्षम करते आणि एक आदर्श उच्च-कार्यक्षमता आणि प्रदूषण विरोधी प्रक्रिया उपकरणे म्हणून काम करते.

· साध्या आणि अंतर्ज्ञानी ऑपरेशनसह गुळगुळीत आणि मोहक देखावा.

पीएलसी नियंत्रणासह सोयीस्कर समायोजन आणि उच्च ऑटोमेशन स्तर.

· कमी श्रम तीव्रतेसह उत्कृष्ट विश्वासार्हता.

· एक ऑपरेटर अनेक मशीन्स व्यवस्थापित करू शकतो.

मुख्य तांत्रिक मापदंड

वर्टिकल ड्युअल-ॲक्सिस कंपाउंड मशीनवर खालील तांत्रिक मापदंड लागू होतात.

मशीनची रचना आणि वैशिष्ट्ये

वर्टिकल ड्युअल-ॲक्सिस कंपाउंड मशीनमध्ये खालील संरचनात्मक आणि कार्यप्रदर्शन वैशिष्ट्ये आहेत.

· प्रक्रिया, ड्रिलिंग, रीमिंग आणि मोठ्या संख्येने भागांचे टॅपिंग एकाच वेळी उच्च कार्यक्षमतेसह पूर्ण केले जाऊ शकते.

· शरीराची रचना कॉम्पॅक्ट आहे आणि चांगली कडकपणा आहे.

· मुख्य शाफ्ट उच्च-गुणवत्तेच्या मिश्र धातुच्या स्टीलचा बनलेला आहे, कठोर आणि उष्णता-उपचारित, अचूक ग्राउंड आहे आणि उच्च पोशाख प्रतिरोधक आहे.

· सरकता पृष्ठभाग अल्ट्रासोनिक रीतीने शमवला जातो आणि सरकत्या पृष्ठभागाच्या सेवा आयुष्याची खात्री करण्यासाठी वंगण यंत्र असते.

· वर्कबेंच सुरुवातीच्या डिव्हाइससह आणि बफर पोझिशनिंग डिव्हाइससह डावीकडे आणि उजवीकडे सरकते, ज्यामध्ये लहान कंपन आणि वेगवान हालचाल असते.

· हँडल पुल रॉड प्रकाराचा अवलंब करते, जे पडणे सोपे नसते आणि उच्च सुरक्षा असते.

रचना आणि कार्यप्रदर्शन

व्हर्टिकल ड्युअल-ॲक्सिस कंपाऊंड मशीनची रचना उच्च प्रक्रिया कार्यक्षमता, स्थिर अचूकता आणि साध्या ऑपरेशन प्रक्रियेच्या फायद्यांसह मिलिंग मशीन आणि सपोर्टिंग स्टार्टिंग डिव्हाइसची संरचनात्मक वैशिष्ट्ये स्वीकारते.

· बेल्ट बदलणे आणि टेंशनिंग स्ट्रक्चर, वेग बदलणे सोपे आणि बेल्ट ताणणे.

· मुख्य शाफ्ट 4KW/4P मोटरने सिंक्रोनस बेल्टद्वारे चालविले जाते, उच्च प्रसारण कार्यक्षमता आणि कमी आवाजासह.

· डावी आणि उजवीकडील स्पिंडल स्वयंचलित पुनर्प्राप्ती यंत्रणा स्पिंडलला प्रक्रियेसाठी, वेळेची बचत आणि कामाची कार्यक्षमता सुधारण्यासाठी नेहमी तयार स्थितीत ठेवू शकते.

· लिफ्टिंग प्लॅटफॉर्मची उचल लक्षात घेण्यासाठी लिफ्टिंग हँडल सहजपणे वळवता येते.

· विश्वसनीय स्थिती आणि स्थिर अचूकता सुनिश्चित करण्यासाठी वर्कबेंच बफर पोझिशनिंगसह सुसज्ज आहे.

· मध्यम कॅरेज आणि लिफ्टिंग प्लॅटफॉर्म वर्कपीसची स्थिर स्थिती सुनिश्चित करण्यासाठी लॉकिंग यंत्रणेसह डिझाइन केलेले आहे, जे प्रक्रियेची अचूकता सुनिश्चित करण्यासाठी अनुकूल आहे.

· वायवीय उपकरणाचा वापर स्वयंचलित नियंत्रण, चांगली विश्वासार्हता आणि उच्च कार्यक्षमता आणि प्रक्रियेची उच्च अचूकता सुनिश्चित करण्यासाठी केला जातो.

स्नेहन प्रणाली

व्हर्टिकल ड्युअल-ॲक्सिस कंपाउंड मशीन सकारात्मक विस्थापन स्वयंचलित स्नेहन प्रणाली वापरते. खालील स्नेहन वेळापत्रक लागू होते.

विद्युत प्रणाली

वर्टिकल ड्युअल-ॲक्सिस कंपाउंड मशीन खालील इलेक्ट्रिकल सिस्टम कॉन्फिगरेशन वापरते.

· CNC प्रणाली: Sunicon.

· सर्वो मोटर: सनिकॉन.

· स्पिंडल सर्वो: झिमा तंत्रज्ञान.

· AC संपर्ककर्ता: Schneider.

· रिले: ओमरॉन.

· वायवीय विसे: YUELI.

सुरक्षितता संरक्षण

व्हर्टिकल ड्युअल-ॲक्सिस कंपाउंड मशीन मेटल कटिंग मशीन टूल्सच्या सुरक्षिततेसाठी GB 15760-2004 सामान्य तांत्रिक आवश्यकतांचे पालन करते आणि आवश्यक सुरक्षा उपकरणे आणि चेतावणी चिन्हांसह सुसज्ज आहे.

· X-अक्ष कटिंग फ्लुइड्स आणि चिप्स प्रभावीपणे ब्लॉक करण्यासाठी पूर्णपणे बंद स्टेनलेस स्टील शीट मेटल शील्डचा वापर करते.

· Z-अक्ष शीट मेटल संरक्षण आणि टेलिस्कोपिक कव्हरचा वापर प्रभावीपणे सेवा आयुष्य वाढवण्यासाठी करते.

· X आणि Z अक्ष हे ऑपरेशनल एरर, प्रोग्रामिंग एरर, ड्राईव्ह अयशस्वी इत्यादींमुळे होणाऱ्या खराबी टाळण्यासाठी कठोर आणि मऊ मर्यादांनी सुसज्ज आहेत.

· इलेक्ट्रिकल डिझाइन ओव्हरकरंट आणि शॉर्ट सर्किट संरक्षणासह GB5226.1 इलेक्ट्रिकल मानकांचे पालन करते.

· इलेक्ट्रिकल कॅबिनेट उष्णतेचा अपव्यय करण्यासाठी अक्षीय प्रवाह पंख्यांसह पूर्णपणे बंद डिझाइनचा अवलंब करते.

एनसी सिस्टममध्ये अंगभूत बॅटरी असते; जर सिस्टमची शक्ती गमावली तर, संग्रहित मशीनिंग प्रोग्राम गमावले जाणार नाहीत.

· अलार्म फंक्शन आणि आपत्कालीन स्टॉप बटण विविध आकस्मिक दोषांमुळे होणारे नुकसान टाळण्यासाठी.

मानक ॲक्सेसरीज आणि दस्तऐवज

वर्टिकल ड्युअल-ॲक्सिस कंपाउंड मशीन खालील ॲक्सेसरीज आणि दस्तऐवजांसह येते.

साधने समाविष्ट:

· डबल-एंडेड रेंच 17-19, 12-14, 8-10, 22-24 (प्रत्येकी 1)

· प्रॉक्सिमिटी स्विच (2 तुकडे)

· कोलेट Φ20 (2 तुकडे)

· षटकोनी पाना 1.5-10 (1 संच)

वारंवार विचारले जाणारे प्रश्न

या उभ्या दुहेरी-अक्ष कंपाउंड मशीनवर सीएनसी प्रणाली कोणती वापरली जाते?

मशीन सनिकॉन सीएनसी प्रणाली वापरते.

स्पिंडल टेपर आणि जास्तीत जास्त ड्रिलिंग क्षमता काय आहे?

स्पिंडल टेपर NT30 आहे. तांबे भागांसाठी जास्तीत जास्त ड्रिलिंग व्यास 32 मिमी आहे आणि जास्तीत जास्त टॅपिंग व्यास M32 आहे.

X, Y आणि Z1/Z2 अक्ष प्रवास काय आहेत?

X अक्षाचा प्रवास 320 मिमी आहे, Y अक्षाचा प्रवास 120 मिमी आहे आणि Z1/Z2 अक्षाचा प्रवास 110 मिमी आहे.

स्पिंडल वेग आणि मशीनचे वजन किती आहे?

स्पिंडल स्पीड 10 ते 3000 r/min पर्यंत बदलानुकारी गतीसह आहे. मशीनचे वजन 900 किलो आहे.

एकूण विजेची गरज काय आहे?

एकूण वीज पुरवठा क्षमता 7KW आहे.
