अचूक घटक उत्पादनासाठी अनुलंब ड्युअल-ॲक्सिस कंपाउंड मशीन कोणती प्रक्रिया आव्हाने सोडवू शकते

1. स्ट्रक्चरल लेआउट आणि इंटिग्रेटेड मशीनिंग लॉजिक

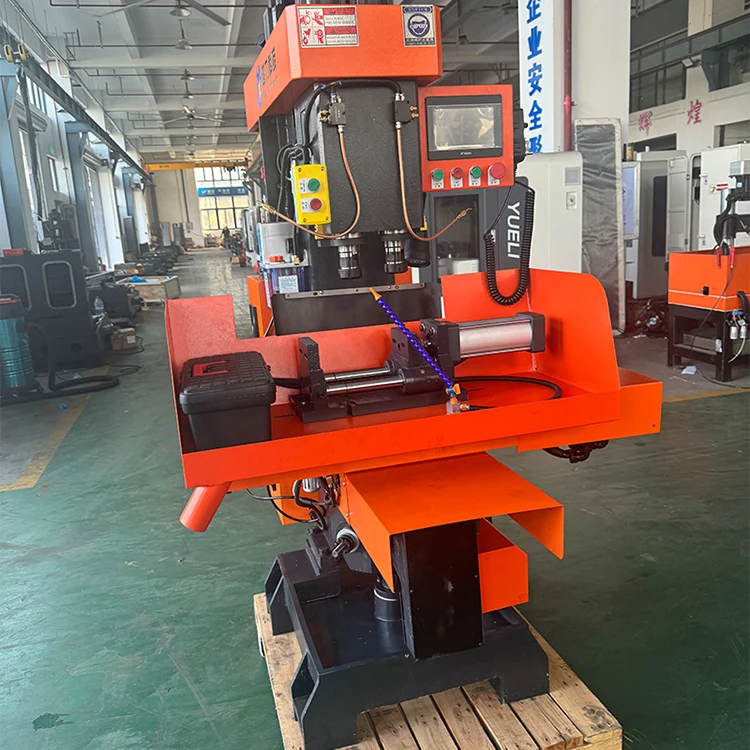

पारंपारिक मशीन टूल्स अनेकदा स्वतंत्र उपकरणांवर टर्निंग, मिलिंग आणि ड्रिलिंग प्रक्रिया विभक्त करतात. जेव्हा मल्टी-फीचर मशीनिंग आवश्यक असेल तेव्हा वर्कपीसेस डिस्माउंट, पुन्हा संरेखित आणि अनेक वेळा क्लॅम्प करणे आवश्यक आहे. प्रत्येक री-क्लॅम्पिंग चरण संभाव्य स्थितीत्मक विचलनाचा परिचय देते आणि एकूण प्रक्रिया चक्र वाढवते.अनुलंब ड्युअल-ॲक्सिस कंपाउंड मशीनएकाच कार्यरत लिफाफ्यात विविध कटिंग ऑपरेशन्स आणते, वारंवार भाग हाताळल्याशिवाय विविध वैशिष्ट्यांचे मशीनिंग पूर्ण करते.

अनुलंब फ्रेम संरचना कटिंग फोर्स कंपन विरूद्ध स्थिर यांत्रिक कडकपणा प्रदान करते. दोन समन्वित सर्वो-चालित अक्ष संमिश्र कटिंग मार्गांदरम्यान समक्रमित हालचालींना समर्थन देतात. टूल चेंजिंग मेकॅनिझम एका प्रोग्राम सायकलमध्ये वेगवेगळ्या कटिंग टूल्समध्ये स्विच करण्याची परवानगी देते, बाह्य प्रोफाइल टर्निंग, फेस मिलिंग, होल ड्रिलिंग आणि टॅपिंग टास्क एका सिंगल वर्कपीस फिक्स्चर सेटअपसाठी. प्रगत CNC कंट्रोल युनिट स्पिंडल स्पीड, फीड रेट आणि ड्युअल-अक्ष हालचाली समकालिकपणे समन्वयित करण्यासाठी जटिल जी-कोड प्रोग्राम्सचा अर्थ लावते.

मशीन फ्रेम मजबुतीकरण आणि कंपन डॅम्पिंग घटक हेवी-लोड कटिंग दरम्यान व्युत्पन्न अनुनाद दाबतात. अशा यांत्रिक डिझाइनमुळे दीर्घकाळ उत्पादन चालू असतानाही स्थिर स्थितीची अचूकता राहते. ऑपरेटर कच्च्या मालाच्या रिक्त जागा एकदा लोड करू शकतात आणि तयार घटक अनलोड करण्यापूर्वी बहुतेक आवश्यक भौमितिक वैशिष्ट्ये पूर्ण करू शकतात.

• सुधारित अँटी-व्हायब्रेशन कार्यक्षमतेसाठी अनुलंब कठोर फ्रेम
• कंपाऊंड कटिंग ट्रॅजेक्टोरीजसाठी ड्युअल सिंक्रोनाइझ सर्वो अक्ष
• एका क्लॅम्पिंग सायकलमध्ये मल्टी-टूल स्वयंचलित स्विचिंग
• समन्वित मल्टी-मोशन प्रोग्रामिंगसाठी युनिफाइड CNC नियंत्रण
• वारंवार वर्कपीस डिस्माउंटिंग आणि री-अलाइनमेंट कमी करा
• एकाधिक स्वतंत्र मशीन टूल्स तैनात करण्याच्या तुलनेत कॉम्पॅक्ट फूटप्रिंट

2. मुख्य कार्यप्रदर्शन आणि तांत्रिक तपशील

मशीनिंग अचूकता, स्ट्रोक श्रेणी आणि स्पिंडल पॅरामीटर्स संयुक्त मशीन टूल्ससाठी वास्तविक-जागतिक क्षमता परिभाषित करतात. योग्य उपकरणे निवडण्यासाठी वर्कपीसची परिमाणे आणि सामग्रीची कडकपणा लक्ष्य करण्यासाठी मशीन प्रवास मर्यादा, स्पिंडल आउटपुट आणि पोझिशनिंग रिझोल्यूशन जुळणे आवश्यक आहे. मुख्य पॅरामीटर्स एका-सेटअप वर्कफ्लोमध्ये कोणते घटक प्रकार पूर्ण केले जाऊ शकतात हे थेट निर्धारित करतात.

पोझिशनिंग अचूकता आणि पुनरावृत्ती स्थिती अचूकता हे बॅच घटक सुसंगततेसाठी महत्त्वपूर्ण सूचक आहेत. उच्च-परिशुद्धता रेखीय मार्गदर्शक जोड्या आणि उच्च-रिझोल्यूशन एन्कोडर स्थिर अक्ष हालचालींना समर्थन देतात. स्पिंडल युनिट मिश्र धातु, स्टेनलेस स्टील, ॲल्युमिनियम आणि इतर सामान्य अभियांत्रिकी सामग्रीमध्ये धातू कापण्यासाठी पुरेसे टॉर्क प्रदान करते. सहाय्यक उपप्रणालींमध्ये चिप काढण्याची यंत्रणा, स्नेहन अभिसरण आणि कूलिंग फ्लुइड डिलिव्हरी यांचा समावेश आहे जेणेकरुन सतत कार्यशाळेचे कार्य चालू राहावे.

3. कॉम्प्लेक्स प्रेसिजन वर्कपीससाठी फायदे

बऱ्याच जटिल यांत्रिक भागांमध्ये एकाच वेळी समाक्षीय दंडगोलाकार पृष्ठभाग, शेवटचे खोबणी, वितरीत छिद्र गट आणि मिलिंग प्रोफाइल असतात. वेगळ्या उपकरणांवर उत्पादित केल्यास, प्रत्येक क्लॅम्पिंग ऑपरेशनमधून संचयी पोझिशनिंग त्रुटी जमा होतील.अनुलंब ड्युअल-ॲक्सिस कंपाउंड मशीनबहुतेक इंटरमीडिएट री-क्लॅम्पिंग पायऱ्या काढून टाकते आणि सर्व मशीन केलेल्या वैशिष्ट्यांसाठी युनिफाइड डेटाम संदर्भ राखते.

वर्कपीस हाताळणी कमी केल्याने पृष्ठभाग स्क्रॅच किंवा वारंवार क्लॅम्पिंग फोर्समुळे होणारे विकृतीचे धोके कमी होतात. बॅच उत्पादनासाठी, स्थिर डेटाम संदर्भ तयार झालेल्या भागांमधील एकूण आयामी भिन्नता कमी करण्यास मदत करते. अभियंता सर्व आवश्यक वैशिष्ट्यांसह संपूर्ण प्रक्रिया कार्यक्रम संकलित करू शकतात, म्हणून वर्कपीस लोड केल्यानंतर मशीन संपूर्ण क्रम स्वयंचलितपणे कार्यान्वित करते.

हे लक्षात घेण्यासारखे आहे की संमिश्र मशीनिंग प्रत्येक वर्कपीसच्या परिस्थितीत बसत नाही. अत्यंत मोठ्या आकाराच्या रिकाम्या जागा किंवा अत्यंत विशेष नॉन-स्टँडर्ड फॉर्मिंग ऑपरेशन्स आवश्यक असलेल्या भागांना अद्याप सहायक उपकरणांवर पूरक प्रक्रियेची आवश्यकता असू शकते. कार्यशाळेच्या तंत्रज्ञांनी प्रक्रिया कार्यप्रवाहाची पुष्टी करण्यापूर्वी भाग रेखाचित्र वैशिष्ट्यांचे मूल्यांकन केले पाहिजे.

4. सामान्य उत्पादन अनुप्रयोग फील्ड

संमिश्र मशीनिंग क्षमतेसह उपकरणे एकाधिक अचूक उत्पादन क्षेत्रांमध्ये विस्तृत तैनाती शोधतात. ऑटोमोटिव्ह घटक कार्यशाळा या प्रकारच्या मशीनचा वापर जटिल शाफ्ट-सारखे आणि हब-प्रकारचे भाग तयार करण्यासाठी करतात जे रोटेशनल आणि प्लानर भौमितिक वैशिष्ट्ये एकत्र करतात. सामान्य मशिनरी कारखाने मिश्रित टर्निंग-मिलिंग आवश्यकतांसह वाल्व बॉडी, कनेक्टर फिटिंग्ज आणि ट्रान्समिशन ऍक्सेसरी घटकांवर प्रक्रिया करतात.

इन्स्ट्रुमेंट मॅन्युफॅक्चरिंग हार्डवेअरची चाचणी आणि मापन करण्यासाठी नाजूक संरचनात्मक भाग तयार करण्यासाठी उच्च-अचूकतेच्या उत्पादनावर अवलंबून असते. नवीन-ऊर्जा उपकरणे घटक उत्पादन बहु-वैशिष्ट्य आवश्यकतांसह विशेष धातूच्या भागांसाठी संमिश्र मशीन टूल्स देखील स्वीकारते. प्रत्येक उद्योग भिन्न भौतिक वैशिष्ट्ये आणि भौमितिक जटिलता आणतो, म्हणून प्रत्येक प्रकल्पासाठी प्रोग्राम पॅरामीटर्स आणि टूल निवड त्यानुसार समायोजित करणे आवश्यक आहे.

वर्कशॉप लेआउट प्लॅनिंगमध्ये चिप कलेक्शन, कूलिंग लिक्विड सर्कुलेशन आणि मशीन इन्स्टॉलेशन पोझिशनच्या आसपास नियमित देखरेखीसाठी योग्य जागा राखून ठेवली पाहिजे. स्थिर वीज पुरवठा आणि कॉम्प्रेस्ड-एअर सोर्स हे दीर्घकालीन स्थिर मशीन ऑपरेशन ठेवण्यासाठी आवश्यक सहाय्यक परिस्थिती आहेत.

5. मशीन सेटअप आणि दैनंदिन ऑपरेशनल सर्वोत्तम पद्धती

योग्य स्थापना, प्रोग्रामिंग आणि देखभाल कंपाऊंड मशीन टूल्ससाठी दीर्घकालीन अचूकतेवर थेट प्रभाव टाकते.अनुलंब ड्युअल-ॲक्सिस कंपाउंड मशीनहजारो उत्पादन तासांमध्ये त्याचे मूळ यांत्रिक कार्यप्रदर्शन जतन करण्यासाठी प्रमाणित ऑपरेशन वर्कफ्लोची मागणी करते.

अंतर्गत फ्रेमचा ताण टाळण्यासाठी मशीन लेव्हलिंग इंस्टॉलेशन स्टेजवर काळजीपूर्वक पूर्ण करणे आवश्यक आहे. ऑपरेटर्सनी औपचारिक बॅच कटिंग करण्यापूर्वी टूल ऑफसेट व्हॅल्यू, वर्कपीस कोऑर्डिनेट सिस्टम आणि प्रोग्राम सिम्युलेशन सत्यापित केले पाहिजे. कार्यरत क्षेत्रामध्ये चिप्स जमा होण्यासाठी वेळोवेळी साफसफाई केल्याने चिप्सना अक्षाच्या हालचालीत अडथळा येण्यापासून किंवा तयार वर्कपीसच्या पृष्ठभागावर स्क्रॅचिंग करण्यापासून प्रतिबंध होतो. मार्गदर्शक रेल आणि स्क्रू जोड्यांना पुरेसा तेल पुरवठा मिळतो याची खात्री करण्यासाठी स्नेहन प्रणालीच्या स्थितीची नियमित तपासणी आवश्यक आहे.

दीर्घकाळ सतत उत्पादन करताना, तयार केलेल्या नमुन्याच्या परिमाणांची मधूनमधून तपासणी प्रारंभिक टप्प्यावर सूक्ष्म अचूकतेचा प्रवाह पकडण्यात मदत करते. कटिंग दरम्यान दिसणारा असामान्य आवाज किंवा कंपने टूल पोशाख, फिक्स्चर ढिलेपणा किंवा यांत्रिक घटक विसंगतींसाठी त्वरित तपासणी सुरू केली पाहिजे. नियतकालिक घटक तपासणी आणि पार्ट रिप्लेसमेंट सायकलसाठी ऑपरेटिंग मॅन्युअलचे काटेकोरपणे पालन करा.

युएलीमॅन्युफॅक्चरिंग साइटवर डिलिव्हरी करण्यापूर्वी प्रत्येक तयार मशीन टूलसाठी कठोर यांत्रिक असेंब्ली आणि चाचणी प्रक्रिया लागू करते.

6. वारंवार विचारले जाणारे प्रश्न
