सर्वो बुर्ज आणि हायड्रोलिक टेलस्टॉकसह सीएनसी स्लँट बेड लेथ

सर्वो टर्रेट आणि हायड्रॉलिक टेलस्टॉकसह सीएनसी स्लँट बेड लेथ (मॉडेल YL-46K) हे क्वान्झो युएली ऑटोमेशन इक्विपमेंट कंपनी लिमिटेड द्वारा निर्मित एक अचूक टर्निंग मशीन आहे. 30-डिग्री स्लँट बेड डिझाइन हेवी कटिंग ऑपरेशन दरम्यान कडकपणा आणि कार्यक्षम चिप काढण्याची सुविधा देते. FANUC Oi-TF PLUS (5) CNC प्रणाली आणि जपान THK 32mm अचूक बॉल स्क्रू आणि 30mm रेखीय रोलर मार्गदर्शकांसह सुसज्ज, मशीन सातत्यपूर्ण अचूकता आणि दीर्घकालीन स्थिरता प्रदान करते. 7.5KW Huahong स्पिंडल मोटर 0 ते 5000 RPM ची गती श्रेणी देते. MT4 टेपर आणि 500mm ट्रॅव्हलसह हायड्रॉलिक टेलस्टॉक स्थिर वर्कपीस होल्डिंगला समर्थन देते, तर 63 सर्वो बुर्ज सुधारित उत्पादन कार्यक्षमतेसाठी स्वयंचलित साधन बदल करण्यास सक्षम करते.

मुख्य वैशिष्ट्ये

सर्वो टरेट आणि हायड्रॉलिक टेलस्टॉकसह सीएनसी स्लँट बेड लेथ खालील प्रमुख वैशिष्ट्ये देते.

· स्लँट बेड डिझाइन: मशीनिंग दरम्यान वर्धित कडकपणा आणि प्रभावी चिप प्रवाहासाठी 30-डिग्री स्लँट बेड.

· उच्च-परिशुद्धता स्पिंडल: जपान एनएसके बेअरिंगसह काडतूस-प्रकारचे अचूक स्पिंडल असेंबली. स्पिंडल मॉडेल A2-5 170 मिमी व्यासासह.

· प्रीमियम मार्गदर्शक मार्ग: जपान THK 30 मिमी अचूक रेखीय रोलर मार्गदर्शक. 4 मानक ब्लॉक्ससह X अक्ष, 4 विस्तारित ब्लॉक्ससह Z अक्ष.

· प्रिसिजन बॉल स्क्रू: X आणि Z दोन्ही अक्षांसाठी 10 मिमी पिचसह जपान THK 32 मिमी बॉल स्क्रू.

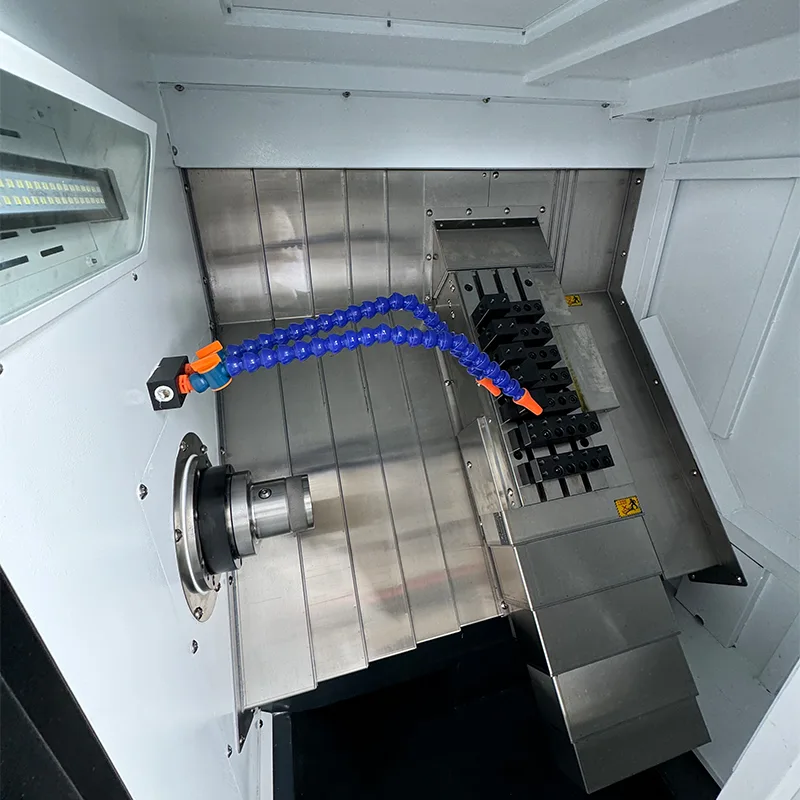

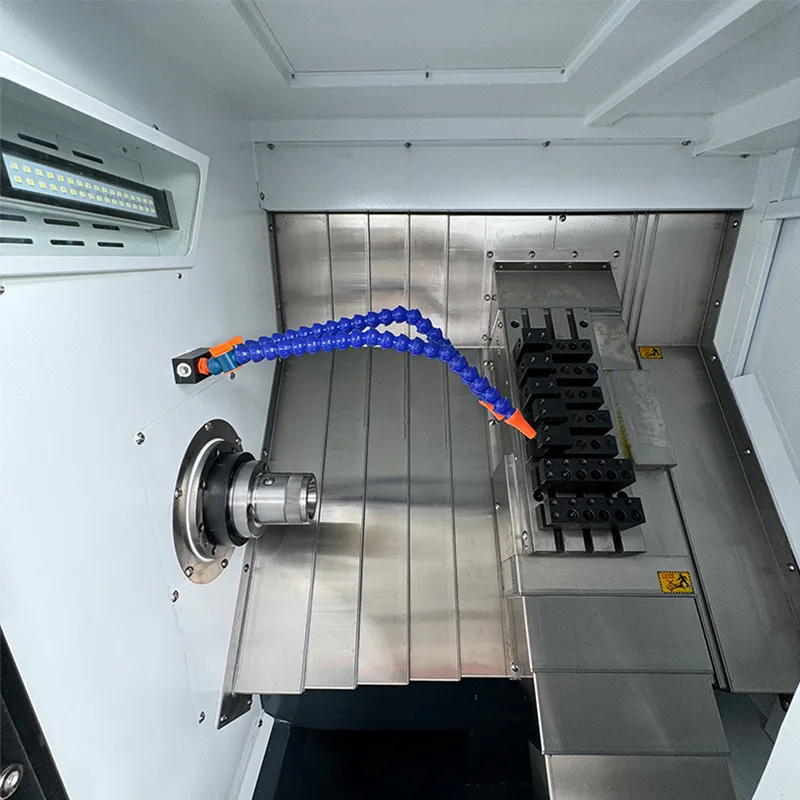

· सर्वो बुर्ज: जलद आणि अचूक टूल इंडेक्सिंगसाठी 63 सर्वो बुर्ज.

· हायड्रॉलिक टेलस्टॉक: हायड्रॉलिक प्रोपल्शनसह रेखीय मार्गदर्शक टेलस्टॉक. MT4 टेपरसह टेलस्टॉक ट्रॅव्हल 500 मिमी.

· मोटर ड्राइव्ह सिस्टम: बेल्ट ड्राइव्हसह मुख्य स्पिंडल मोटर, डायरेक्ट ड्राइव्ह कनेक्शनसह एक्स आणि झेड सर्वो मोटर्स.

तांत्रिक तपशील

खालील तक्त्यामध्ये सर्वो टर्रेट आणि हायड्रोलिक टेलस्टॉकसह सीएनसी स्लँट बेड लेथचे संपूर्ण तांत्रिक मापदंड सूचीबद्ध आहेत.

मशीन कॉन्फिगरेशन

सर्वो टर्रेट आणि हायड्रोलिक टेलस्टॉकसह सीएनसी स्लँट बेड लेथ खालील प्रमुख घटक आणि ब्रँडसह तयार केले आहे.

· CNC प्रणाली: FANUC Oi-TF PLUS (5) FANUC X/Z सर्वो मोटर्स आणि ड्राइव्हसह.

· स्पिंडल मोटर: हुआहोंग 7.5KW.

· बॉल स्क्रू: जपान THK 32 मिमी अचूक बॉल स्क्रू.

· रेखीय रोलर मार्गदर्शक: जपान THK 30 मिमी अचूक रोलर मार्गदर्शक.

· स्पिंडल असेंब्ली: जपान एनएसके बियरिंग्ससह कार्ट्रिज अचूक प्रकार.

· हायड्रोलिक रोटरी सिलेंडर: तैवान.

· हायड्रोलिक स्टेशन: तैवान.

· पॉवर हेड: 3-स्टेशन, 11.4N.

शीतलक पंप: 750W.

मानक ॲक्सेसरीज

सर्वो टर्रेट आणि हायड्रोलिक टेलस्टॉकसह प्रत्येक सीएनसी स्लँट बेड लेथ खालील ॲक्सेसरीजसह येते.

· क्लॅम्पिंग सामग्रीसाठी स्प्रिंग कोलेट - 1 तुकडा समाविष्ट आहे.

· टर्निंग टूल होल्डर - 3 तुकडे.

· ड्रिलिंग टूल होल्डर - 2 तुकडे.

· ड्रिलिंग टूल बार – ER20A एक्स्टेंशन बार, 2 तुकडे.

· हेक्स की संच - 1 संच.

अनुप्रयोग आणि फायदे

सर्वो टर्रेट आणि हायड्रोलिक टेलस्टॉकसह सीएनसी स्लँट बेड लेथ टर्निंग ऍप्लिकेशन्सच्या विस्तृत श्रेणीसाठी योग्य आहे.

· प्रक्रिया क्षमता: चकसह जास्तीत जास्त वळण व्यास 375 मिमी, जास्तीत जास्त मशीनिंग लांबी 380 मिमी. स्टील, स्टेनलेस स्टील आणि नॉन-फेरस धातूंसह विविध प्रकारचे साहित्य हाताळते.

· उत्पादन कार्यक्षमता: 63 सर्वो बुर्ज जलद टूल इंडेक्सिंग सक्षम करते, सेटअप वेळ कमी करते आणि बॅच उत्पादनासाठी थ्रूपुट वाढवते.

· सुस्पष्टता आणि स्थिरता: जपान THK मार्गदर्शक मार्ग आणि बॉल स्क्रू, FANUC CNC नियंत्रणासह, सातत्यपूर्ण अचूकता आणि पुनरावृत्ती सुनिश्चित करतात.

· वर्कपीस सपोर्ट: 500 मिमी ट्रॅव्हलसह हायड्रॉलिक टेलस्टॉक आणि MT4 टेपर लांब वर्कपीससाठी सुरक्षित क्लॅम्पिंग प्रदान करते.

· कठोर बांधकाम: हेवी-ड्यूटी रोलर मार्गदर्शकांसह 30-डिग्री स्लँट बेड स्थिर हेवी कटिंग ऑपरेशन्सला समर्थन देते.

उत्पादन आणि गुणवत्ता हमी

सर्वो टर्रेट आणि हायड्रोलिक टेलस्टॉकसह सीएनसी स्लँट बेड लेथ कठोर गुणवत्ता नियंत्रण मानकांनुसार तयार केले जाते.

· सर्व प्रमुख घटक FANUC, जपान THK, जपान NSK आणि Huahong यासह प्रस्थापित ब्रँड्समधून मिळवले जातात.

· बॉल स्क्रू, रेखीय मार्गदर्शक आणि स्पिंडल असेंब्लीसाठी अचूक असेंबली प्रक्रिया.

· मशीनची अचूकता आणि विश्वासार्हता सुनिश्चित करण्यासाठी डिलिव्हरीपूर्वी कठोर तपासणी आणि चाचणी.

· दहा वर्षांहून अधिक उत्पादन अनुभव आणि व्यावसायिक तांत्रिक समर्थनाद्वारे समर्थित.

वारंवार विचारले जाणारे प्रश्न

या तिरकस बेड लेथवर कोणती CNC प्रणाली वापरली जाते?

मशीन FANUC Oi-TF PLUS (5) CNC सिस्टीम FANUC सर्वो मोटर्ससह वापरते आणि X आणि Z अक्षांसाठी ड्राइव्ह करते.

या सीएनसी लेथचे अक्ष ट्रॅव्हल्स काय आहेत?

X अक्षाचा प्रवास 200 मिमी आहे आणि Z अक्षाचा प्रवास 460 मिमी आहे.

स्पिंडल गती आणि मोटर शक्ती काय आहे?

स्पिंडलची गती 0 ते 5000 RPM पर्यंत असते, 7.5KW Huahong स्पिंडल मोटरद्वारे समर्थित.

कोणत्या प्रकारचे मार्गदर्शक मार्ग आणि बॉल स्क्रू वापरले जातात?

मशीन जपान THK 32 मिमी अचूक बॉल स्क्रू आणि 30 मिमी अचूक रेखीय रोलर मार्गदर्शक वापरते.

मशीनचे वजन आणि एकूण परिमाण काय आहे?

मशीनची परिमाणे 1875×1021×1263mm आहेत आणि वजन अंदाजे 1.8 टन आहे.
