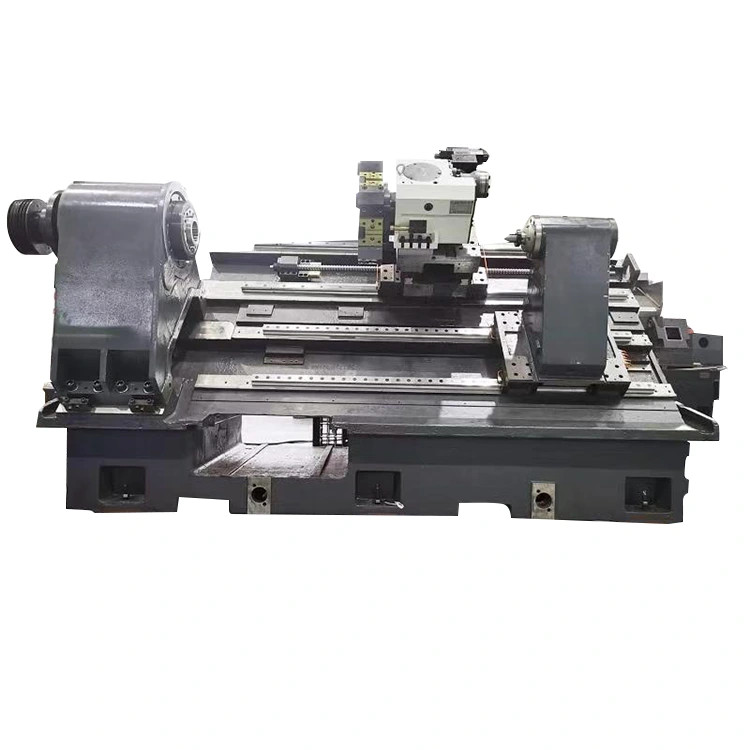

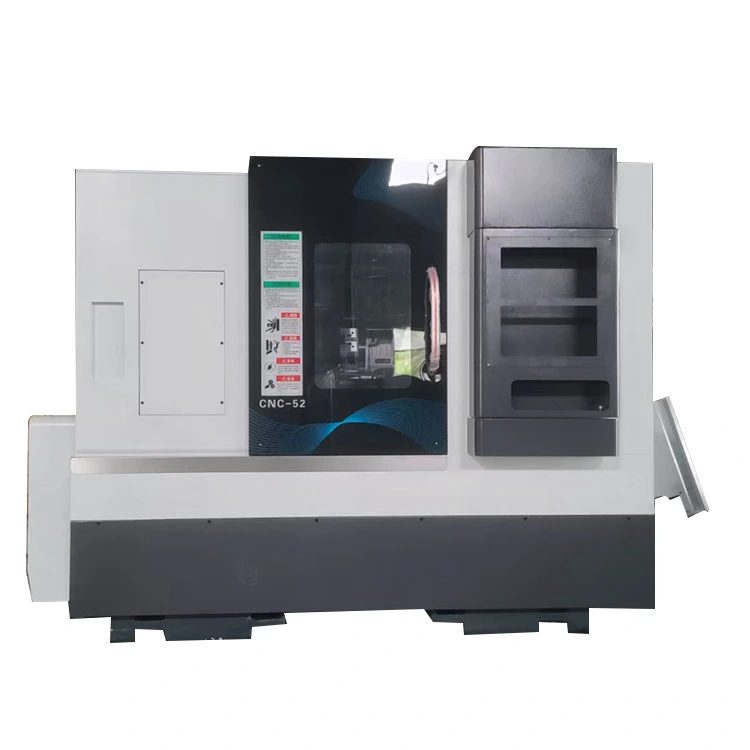

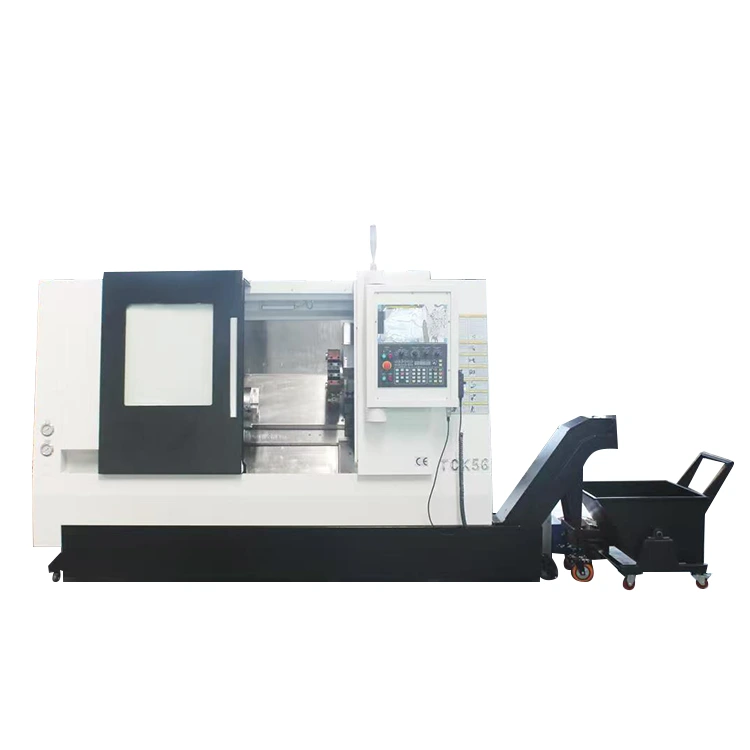

टेलस्टॉकसह सीएनसी टर्न-मिल सेंटर

नाही.

नाव

युनिट

तपशील

शेरा

1

स्लाइड टेबल टॉप डायमेंशन

मिमी

450*340

2

z अक्षाचा कमाल प्रवास

मिमी

600

3

X अक्षाचा कमाल प्रवास

मिमी

300

4

कमाल स्विंग व्यास

मिमी

650

5

स्पिंडल ते स्लाइड टेबल टॉप पर्यंतचे अंतर

मिमी

170

6

स्पिंडल केंद्रापासून जमिनीपर्यंतचे अंतर

मिमी

1100

7

MAX मॅचिंग लांबी

मिमी

475

उदाहरण म्हणून NF80-170-BMT55-12T पॉवर बुर्ज घेणे

8

MAX टर्निंग व्यास

मिमी

500

9

स्पिंडल मॉडेल (स्पिंडल व्यास)

मिमी

A2-6 (200)

10

स्पिंडल गती

RPM

0-4000

11

X、Z बॉल स्क्रू वैशिष्ट्ये

32*10/40*10

जपानी THK बॉल स्क्रू, क्लास C3

12

एक्स-अक्ष रेखीय मार्गदर्शक रेल

तैवान HIWIN रोलर clss p, आकार 35

4 स्लाइडर-मानक प्रकार

13

Z-अक्ष रेखीय मार्गदर्शक रेल

तैवान HIWIN रोलर clss p आकार 35

4 स्लाइडर -विस्तारित-लांबीचे स्लाइडर

14

मुख्य X.Z मोटरची कनेक्शन पद्धत

टाइमिंग बेल्ट/डायरेक्ट ड्राइव्ह/डायरेक्ट ड्राइव्ह

15

X.Z टेलस्टॉक मोटर फ्लँज / स्पिगॉट

मिमी

130/110

16

मशीन आकार

मिमी

2415*1257*1270

17

मशीनचे निव्वळ वजन

केजी

3800 किलो

अंतर्गत आणि बाह्य संरक्षणासह

18

साधन स्थापना पद्धत

170-BMT55 पॉवर बुर्ज

19

मशीन बेस प्रकार आणि कल

30-डिग्री तिरकस बेड

20

टेलस्टॉक

रेखीय मार्गदर्शक टेलस्टॉक

21

टेलस्टॉक प्रगत पद्धत

हायड्रोलिक प्रोपल्शन आणि सर्वो प्रोपल्शन

मानक-सुसज्ज हायड्रॉलिक टेलस्टॉक केंद्र

22

टेलस्टॉकचा जास्तीत जास्त प्रवास

600

23

टेलस्टॉकची किमान प्रोजेक्शन लांबी

30 मिमी

24

टेलस्टॉक केंद्र मॉडेल

MT5
