ट्रस इंटिग्रेटेड मशीन

ग्राहक

रजा

अवतरण क्र.

YL2025091101

संपर्क करा

रजा

अवतरण तारीख

2025-9-11

सीसी.

अवतरण वैधता

30 दिवस

दूरध्वनी

वितरण वेळ

ठेव मिळाल्यानंतर 20 दिवस

किंमत

0640 (फ्लाय-कटर पॉवर हेड आणि स्क्वेअर टूल बुर्जसह)

RMB42000SET

पेमेंट

T/T.30% ठेव म्हणून, वितरणापूर्वी 70% पेमेंट.

हमी

एक वर्ष.

फोटो

 नाव

 तपशील

प्रक्रिया करण्याची क्षमता

बेडवर जास्तीत जास्त स्विंग व्यास (मिमी)

280

कमाल स्विंग व्यास ओव्हर कॅरेज (Φ/मिमी)

f160

कमाल वळणाची लांबी (Φ/mm)

280

कमाल टर्निंग व्यास (Φ/mm)

280

बार स्टॉकसाठी कमाल थ्रू-होल व्यास（Φ/mm）

42

स्पिंडल

स्पिंडल नोज प्रकार (GB 5900.1)

A2-5

 स्पिंडल लाइनर होलचे टेपर

21°

GB21°

स्पिंडल थ्रू-होल व्यास（Φ/mm）

49

 स्पिंडल ड्रॉबार थ्रू-होल व्यास

41.5

स्पिंडल ड्रॉबार धागा

M48×1.5

स्पिंडल गती श्रेणी (r/min)

0-3000 (4000)

मानक कॉन्फिगरेशन: 0-3000 (पर्यायी: 4000)

 स्पिंडल गियर शिफ्टिंग मोड

32

स्वतंत्र स्पिंडल: 3 समोर, 2 मागील

मुख्य मोटर पॉवर (सतत रेटिंग) (kW)

4

मुख्य मोटर पॉवर (तात्काळ कमाल मूल्य) (kW)

4

X-Axis रॅपिड ट्रॅव्हर्स स्पीड (m/min)

15

Z-Axis रॅपिड ट्रॅव्हर्स स्पीड (m/min)

15

X-Axis सर्वो मोटर टॉर्क (N·m)

110/6.4

Z-Axis सर्वो मोटर टॉर्क (N·m)

110/6.4

X-अक्ष स्ट्रोक(मिमी)

640

Z-अक्ष स्ट्रोक(मिमी)

280

X-Axis आणि Z-Axis मोटर कनेक्शन पद्धत

 डायरेक्ट कपलिंग

Z-अक्ष मार्गदर्शिका

Z-30-640

Z-अक्ष बॉल स्क्रू 30-640 स्क्वेअर प्रकार

एक्स-नंतर.

X-30-540

एक्स-अक्ष बॉल स्क्रू 30-540 चौरस प्रकार

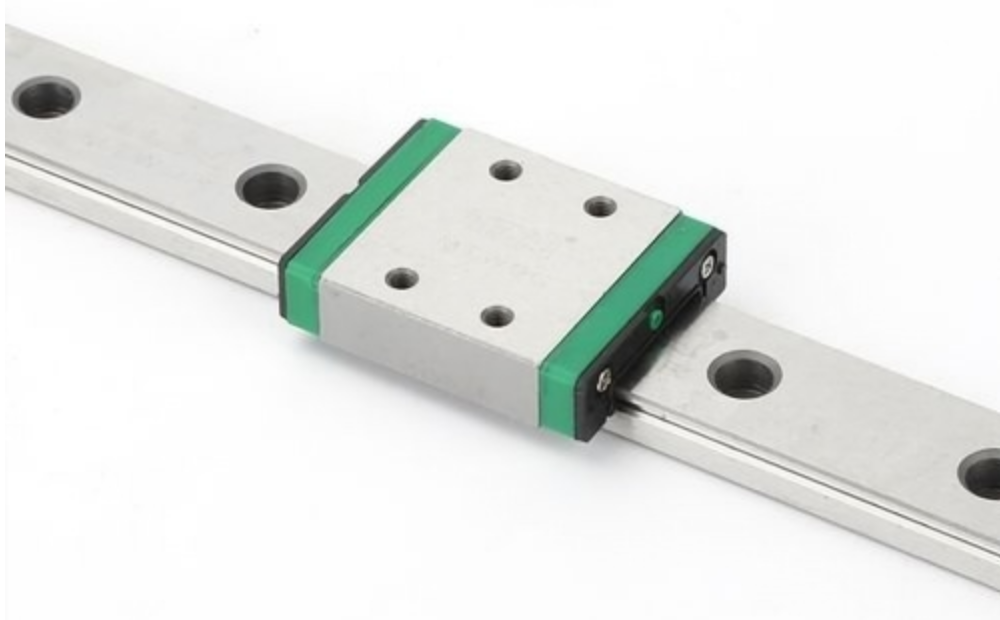

 मार्गदर्शिका प्रकार

(30FZS)

रेखीय मार्गदर्शिका (30FZS)

साधन बुर्ज

 साधन बुर्ज प्रकार

6125

 टूल स्टेशन्सची संख्या

(MM)

साधन आकार(मिमी)

20*20

फिक्स्ड टूल पोस्ट (20×20)

ट्रस

एक्स-अक्ष मानक स्ट्रोक

2400 मिमी

X-Axis MaxSpeed

1.5 मिमी/से

Y-अक्ष मानक स्ट्रोक

650 मिमी

Y-अक्ष कमाल गती

1 मी/से

Z-अक्ष मानक स्ट्रोक

1000 मिमी

Z-axis कमाल गती

१.५ मी/से

 जमिनीपासून ट्रेची उंची

1100 मिमी

 ट्रे आकार

550*350 मिमी

 ट्रेची संख्या

2

2 चित्रे

 ट्रस साहित्य

स्टील

 ग्रिपरचा शेवट

，

वायवीय क्लॅम्पिंग  वायवीय रोटेशन

 ट्रान्समिशन मोड

कलते रेल्वे रॅकसह रेखीय मार्गदर्शिका

 इनपुट व्होल्टेज

220V

 हवेचा दाब इनपुट करा

0.5-0.8 पै

वीज पुरवठा

 एकूण शक्ती रेट केली

9KW

 एकूण वर्तमान रेट केले

20A

तपशील

 मशीनचे वजन

900 किलो

मशीन आकार (L×W×H)

1650×1250×1600mm

इतर

 क्लॅम्पिंग पद्धत

चक व्यास (पर्यायी)

 पाणी पंप शक्ती

380V/90w

बॉल स्क्रू मॉडेल (एक्स-अक्ष)

2508

बॉल स्क्रू मॉडेल (z-अक्ष)

3208

चिप कन्वेयर प्रकार (पर्यायी खरेदी)

मशीनिग फील्ड

 ऑटो मोटरसायकल भाग आणि हार्डवेअर उपकरणे
