सर्वो बुर्ज आणि टेलस्टॉकसह स्लँट बेड सीएनसी लेथ

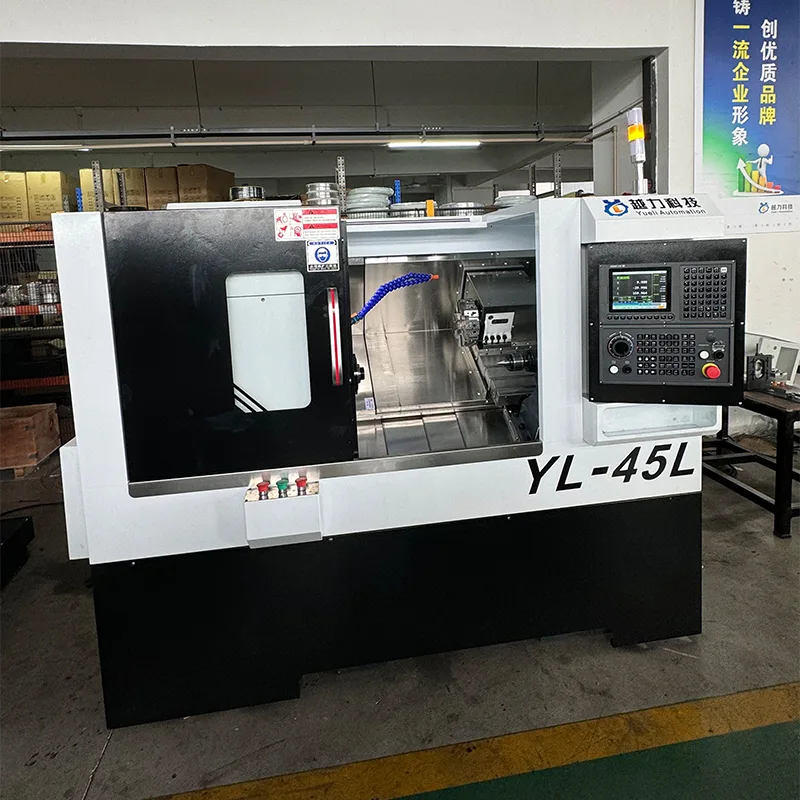

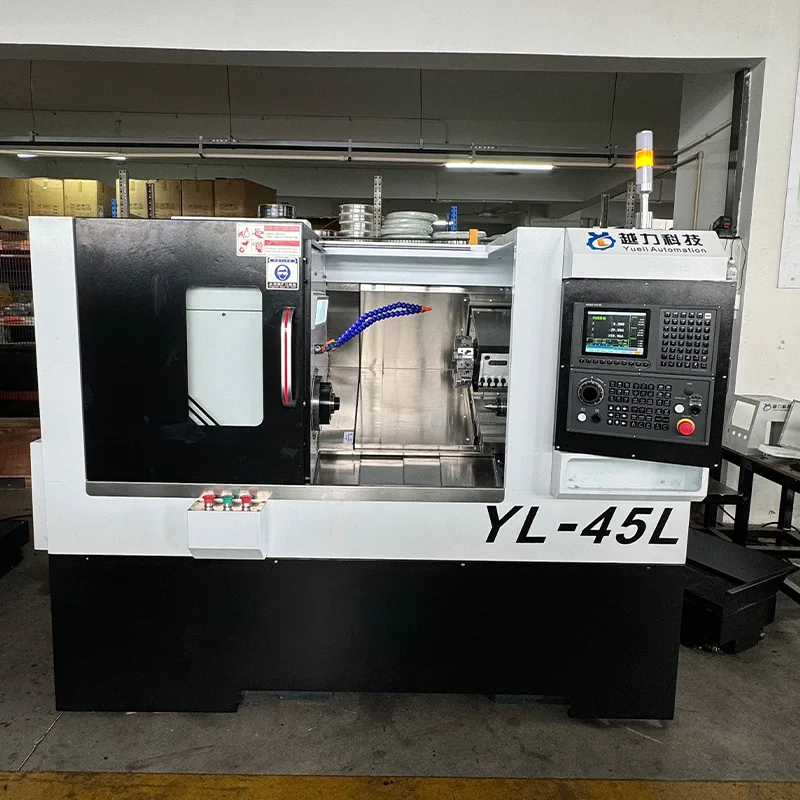

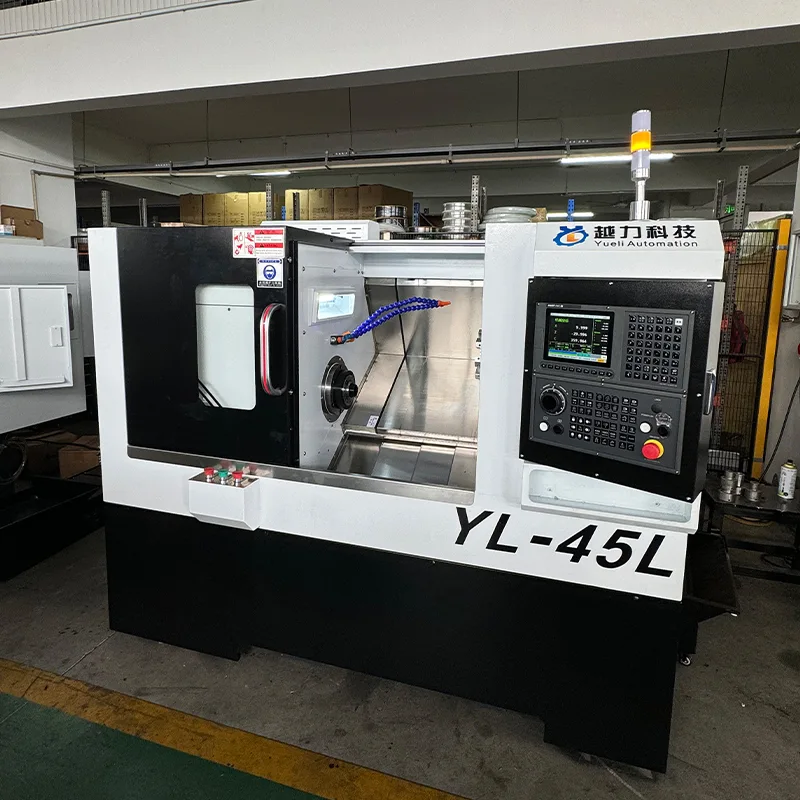

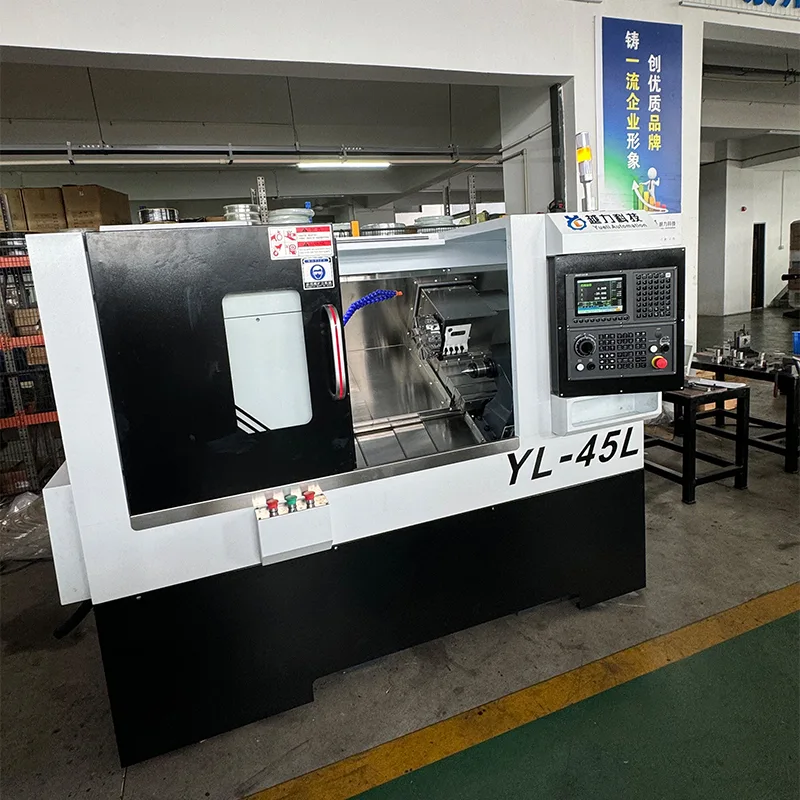

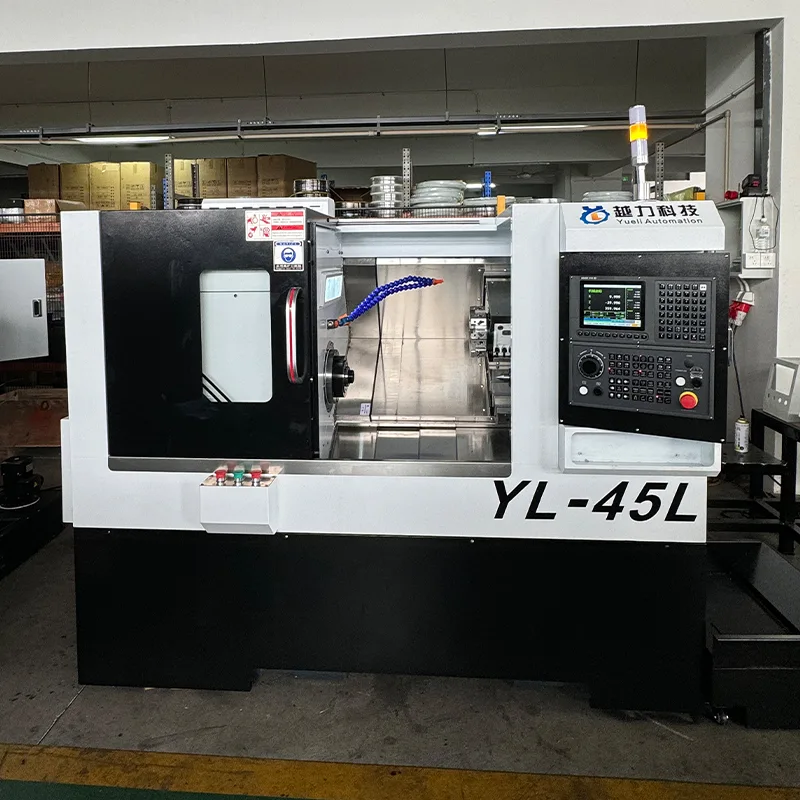

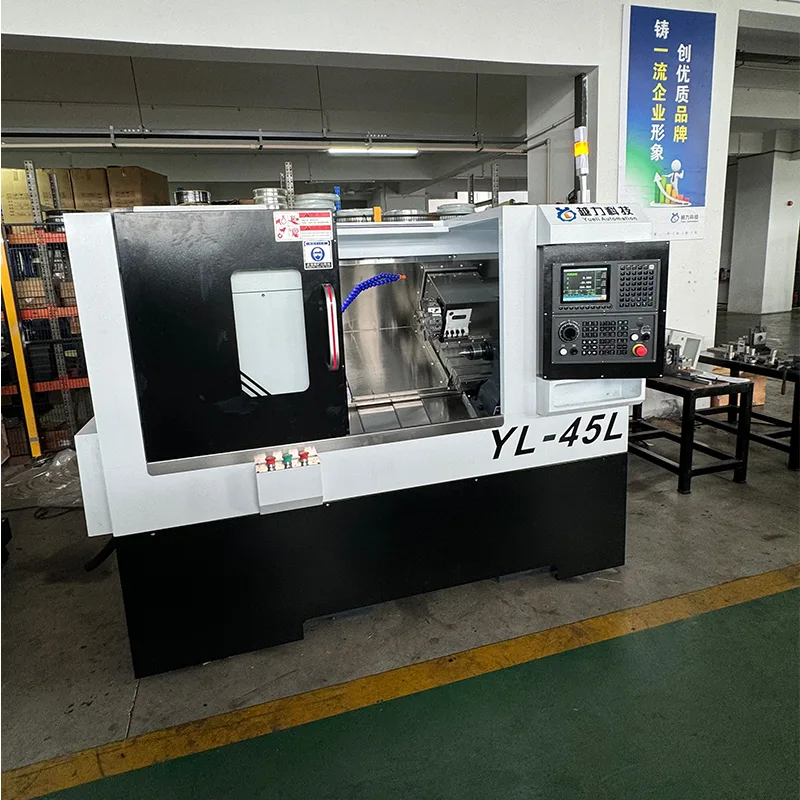

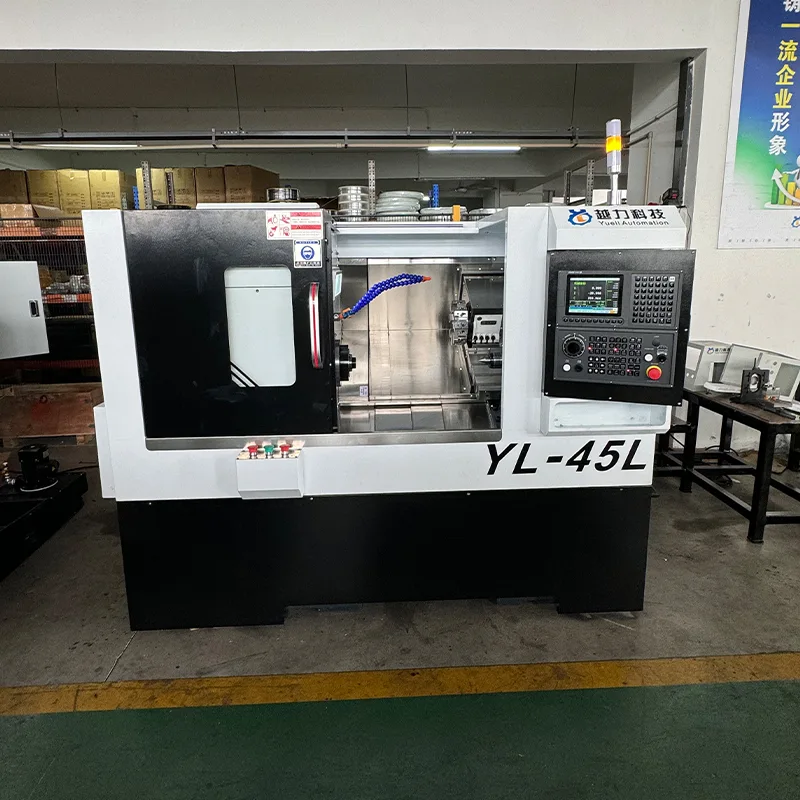

सर्वो टर्रेट आणि टेलस्टॉकसह स्लँट बेड सीएनसी लेथ (मॉडेल YL-45L) क्वानझो युएली ऑटोमेशन इक्विपमेंट कंपनी लिमिटेड द्वारे उत्पादित केले आहे. मशीनमध्ये टूलिंगसाठी 63 सर्वो बुर्जसह 30-डिग्री स्लँट बेड डिझाइन आहे. हे FANUC Oi-TF PLUS (5) CNC प्रणाली, जपान THK 32 मिमी अचूक बॉल स्क्रू आणि 30 मिमी अचूक रेखीय रोलर मार्गदर्शकांसह सुसज्ज आहे, जे स्थिर आणि अचूक मशीनिंग कार्यप्रदर्शन प्रदान करते. 7.5KW Huahong स्पिंडल मोटरसह स्पिंडलचा वेग 0 ते 5000 RPM पर्यंत असतो. मशीनमध्ये हायड्रॉलिक प्रोपल्शनसह रेखीय मार्गदर्शक टेलस्टॉक आहे, टेलस्टॉक ट्रॅव्हल 500 मिमी आहे आणि टेलस्टॉक टेपर MT4 आहे. कमाल टर्निंग व्यास 375 मिमी आहे आणि चकसह जास्तीत जास्त मशीनिंग लांबी 380 मिमी आहे.

तांत्रिक तपशील

खालील तांत्रिक मापदंड सर्वो टर्रेट आणि टेलस्टॉकसह स्लँट बेड सीएनसी लेथवर लागू होतात.

मुख्य कॉन्फिगरेशन

सर्वो टरेट आणि टेलस्टॉकसह स्लँट बेड सीएनसी लेथ खालील प्रमुख घटकांसह सुसज्ज आहे.

मानक ॲक्सेसरीज

सर्वो टरेट आणि टेलस्टॉकसह स्लँट बेड सीएनसी लेथसह खालील उपकरणे समाविष्ट आहेत.

मशीनची रचना आणि मुख्य वैशिष्ट्ये

सर्वो टरेट आणि टेलस्टॉकसह स्लँट बेड सीएनसी लेथमध्ये खालील संरचनात्मक आणि कार्यक्षमतेची वैशिष्ट्ये समाविष्ट आहेत.

· बेड: कडकपणा आणि कार्यक्षम चिप प्रवाहासाठी 30-डिग्री स्लँट बेड डिझाइन.

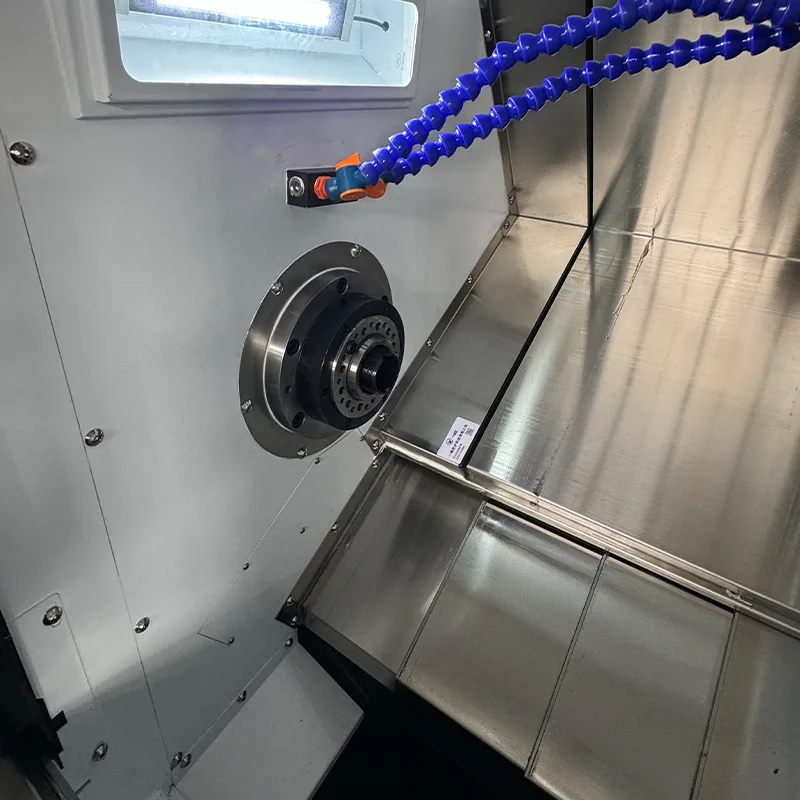

· स्पिंडल: जपान एनएसके बियरिंग्ससह कार्ट्रिज अचूक स्पिंडल असेंबली. स्पिंडल मॉडेल A2-5 170 मिमी व्यासासह. गती श्रेणी 0-5000 RPM.

· मार्गदर्शक मार्ग: जपान THK 30 मिमी अचूक रेखीय रोलर मार्गदर्शक. 4 मानक ब्लॉक्ससह X अक्ष, 4 विस्तारित ब्लॉक्ससह Z अक्ष.

· बॉल स्क्रू: X आणि Z दोन्ही अक्षांसाठी 10 मिमी पिचसह जपान THK 32 मिमी अचूक बॉल स्क्रू.

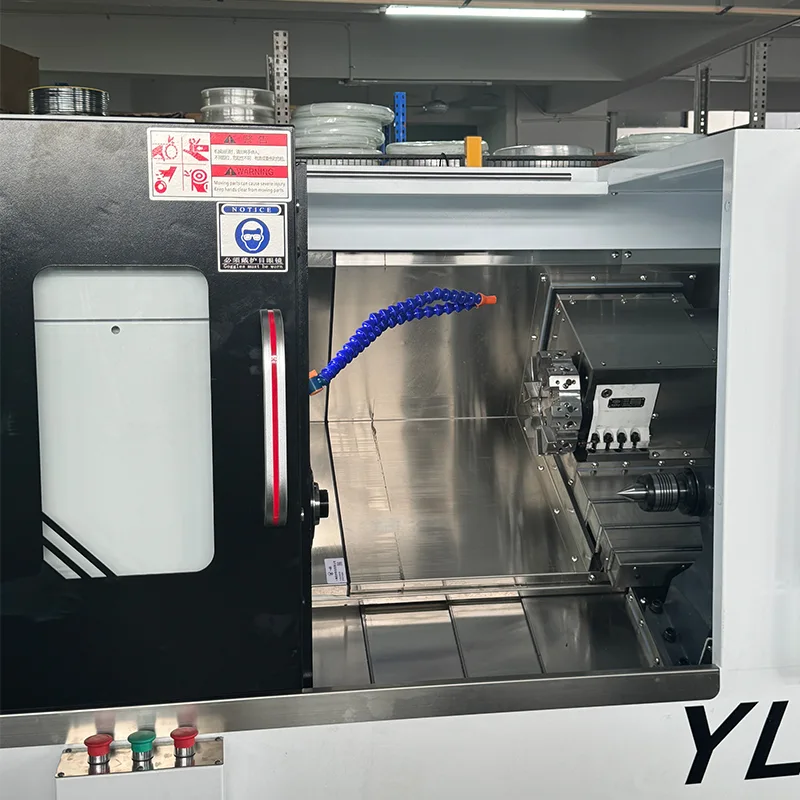

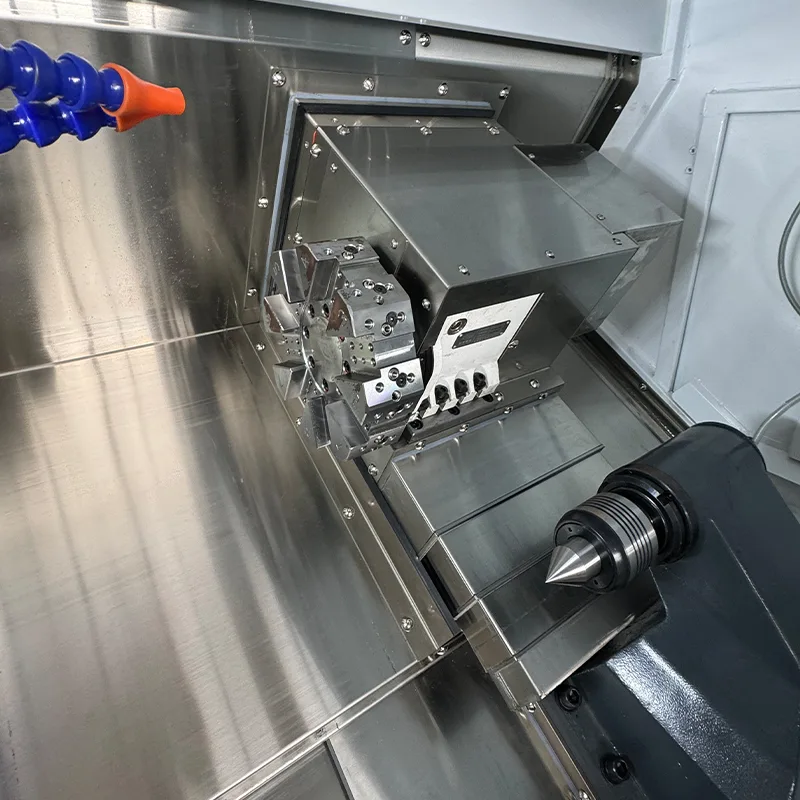

· टूलिंग: स्वयंचलित टूल बदलण्यासाठी 63 सर्वो बुर्ज.

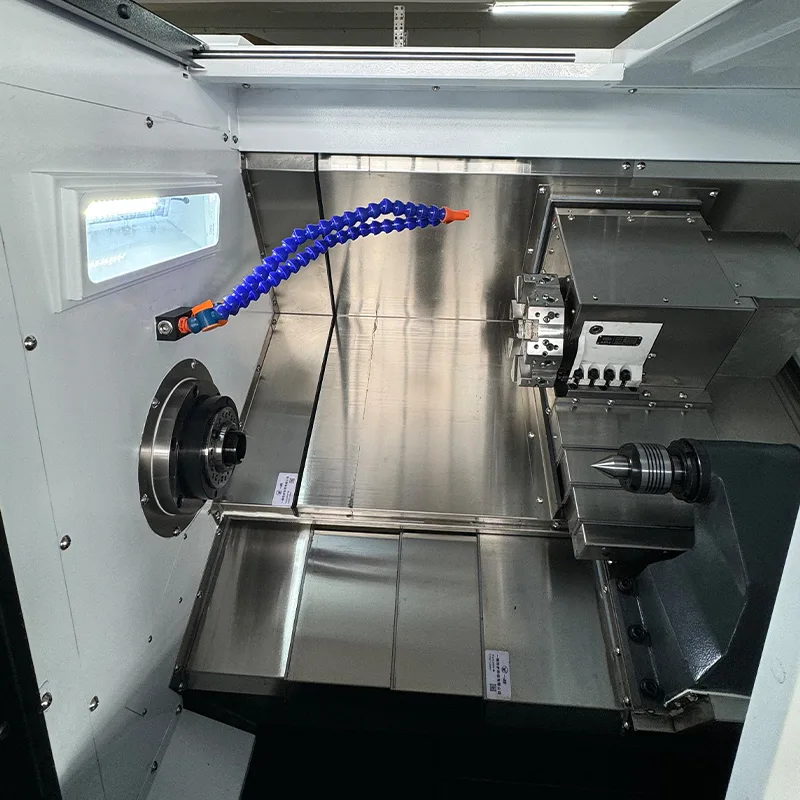

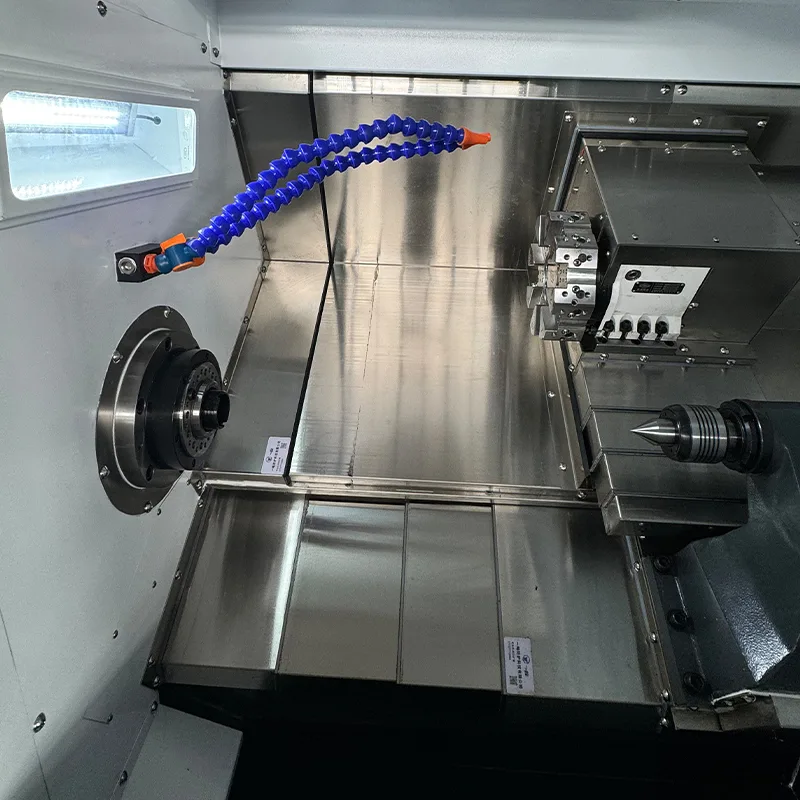

· टेलस्टॉक: हायड्रॉलिक प्रोपल्शनसह रेखीय मार्गदर्शक टेलस्टॉक. टेलस्टॉक प्रवास 500 मिमी. टेलस्टॉक टेपर MT4.

· मोटर कनेक्शन: बेल्ट ड्राइव्हसह मुख्य मोटर, डायरेक्ट ड्राइव्हसह एक्स आणि झेड मोटर्स.

ऑर्डर माहिती

खालील किंमती आणि ऑर्डरिंग तपशील सर्वो टरेट आणि टेलस्टॉकसह स्लँट बेड सीएनसी लेथवर लागू होतात.

· उत्पादनाचे नाव: स्लँट बेड सीएनसी लेथ (टूल बुर्ज प्रकार)

· मॉडेल: YL-45L

· पेमेंट अटी: 30% ठेव, शिपमेंटपूर्वी शिल्लक

· वॉरंटी: भागांसाठी 1 वर्ष (मानवनिर्मित नुकसान वगळलेले)

· कर: 13% VAT समाविष्ट

· मालवाहतूक: समाविष्ट

वारंवार विचारले जाणारे प्रश्न

या तिरकस बेड सीएनसी लेथची नियंत्रण प्रणाली काय आहे?

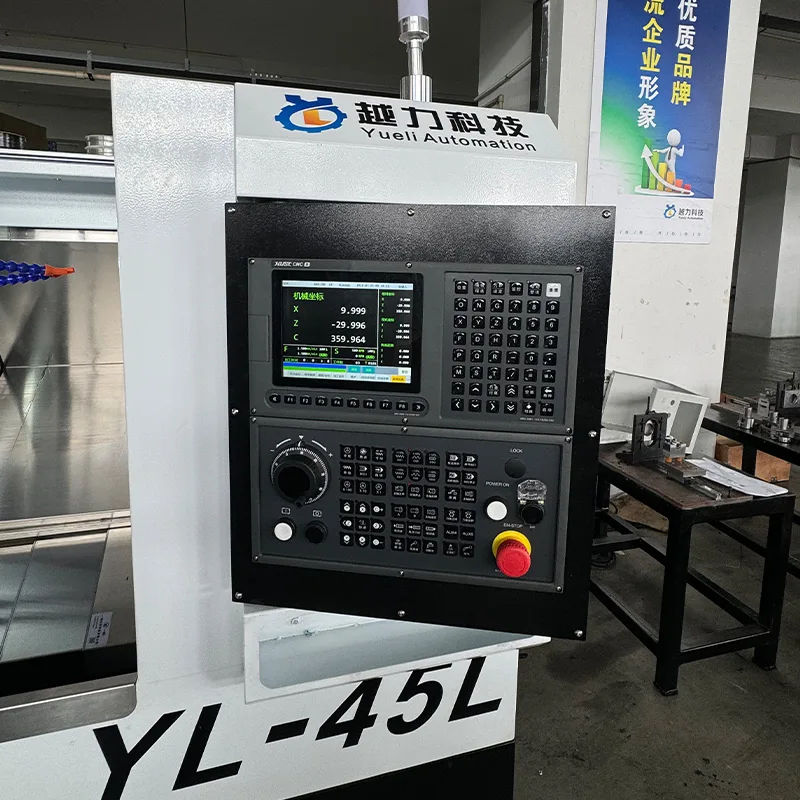

तिरकस बेड CNC लेथ FANUC Oi-TF PLUS (5) CNC सिस्टीम FANUC सर्वो मोटर्स आणि X आणि Z अक्षांसाठी ड्राइव्ह वापरते.

या मशीनचा X आणि Z अक्ष प्रवास काय आहे?

X अक्षाचा प्रवास 200 मिमी आहे आणि Z अक्षाचा प्रवास 460 मिमी आहे. स्पिंडल गती आणि स्पिंडल मोटर पॉवर किती आहे?

स्पिंडल स्पीड रेंज 0 ते 5000 RPM आहे आणि स्पिंडल मोटर पॉवर Huahong कडून 7.5KW आहे.

या मशीनमध्ये कोणत्या प्रकारचे बेड आणि टूलिंग आहे?

स्वयंचलित साधन बदलण्यासाठी मशीनमध्ये 30-डिग्री स्लँट बेड आहे ज्यामध्ये 63 सर्वो बुर्ज आहे.

मार्गदर्शक मार्ग आणि बॉल स्क्रूची वैशिष्ट्ये काय आहेत?

X आणि Z अक्ष 32 मिमी अचूक बॉल स्क्रू आणि 30 मिमी अचूक रेखीय रोलर मार्गदर्शक वापरतात, दोन्ही जपान THK कडून.

या सीएनसी लेथचे वजन आणि परिमाण काय आहे?

मशीनचे परिमाण 1875×1021×1263mm आहे आणि वजन अंदाजे 1.8 टन आहे.

मशीनमध्ये कोणत्या प्रकारचे टेलस्टॉक आहे?

मशीनमध्ये हायड्रॉलिक प्रोपल्शनसह रेखीय मार्गदर्शक टेलस्टॉक आहे, टेलस्टॉक ट्रॅव्हल 500 मिमी आहे आणि टेलस्टॉक टेपर MT4 आहे.
