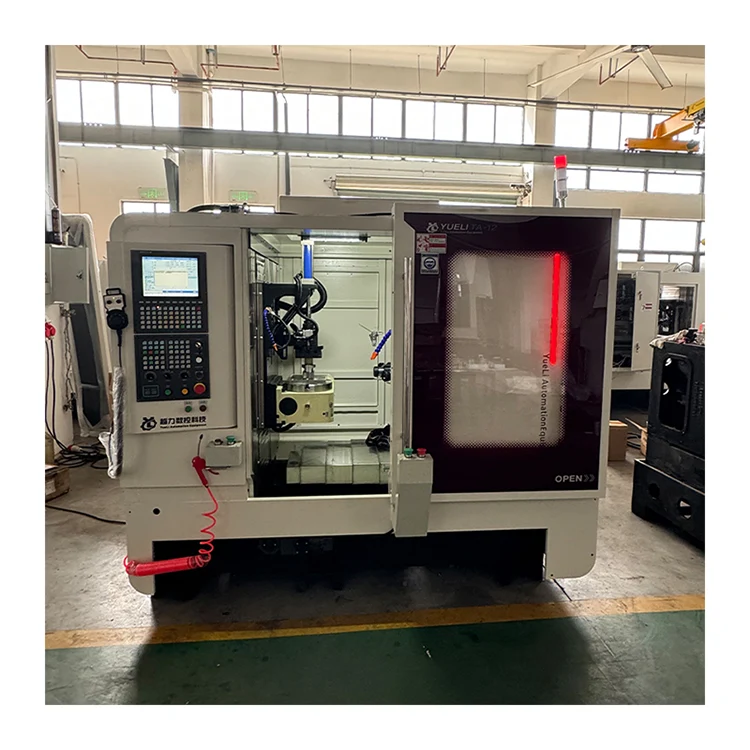

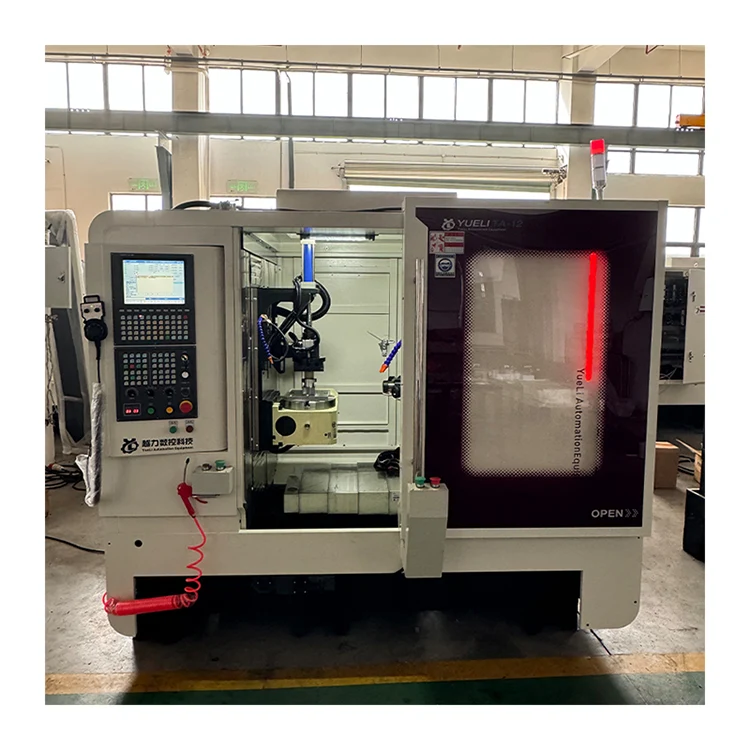

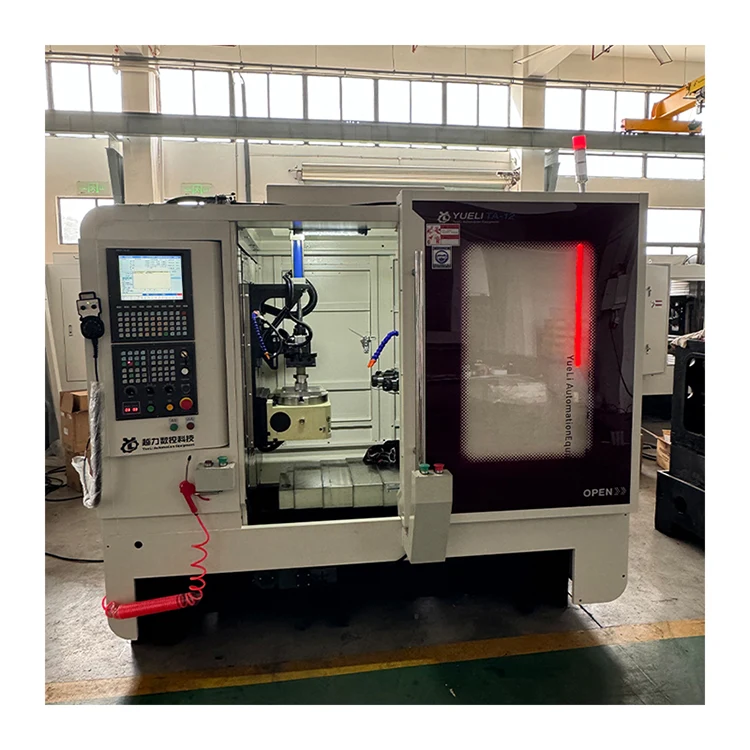

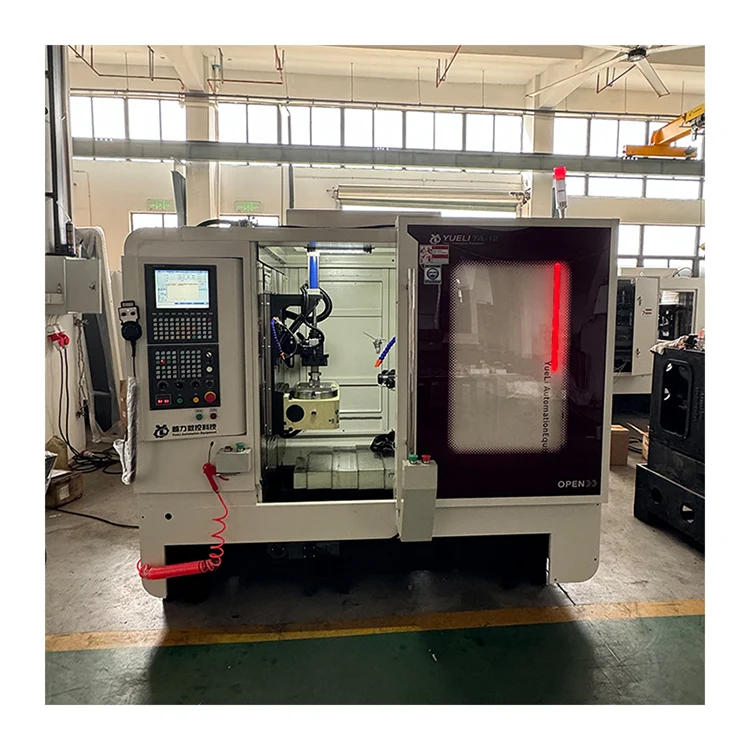

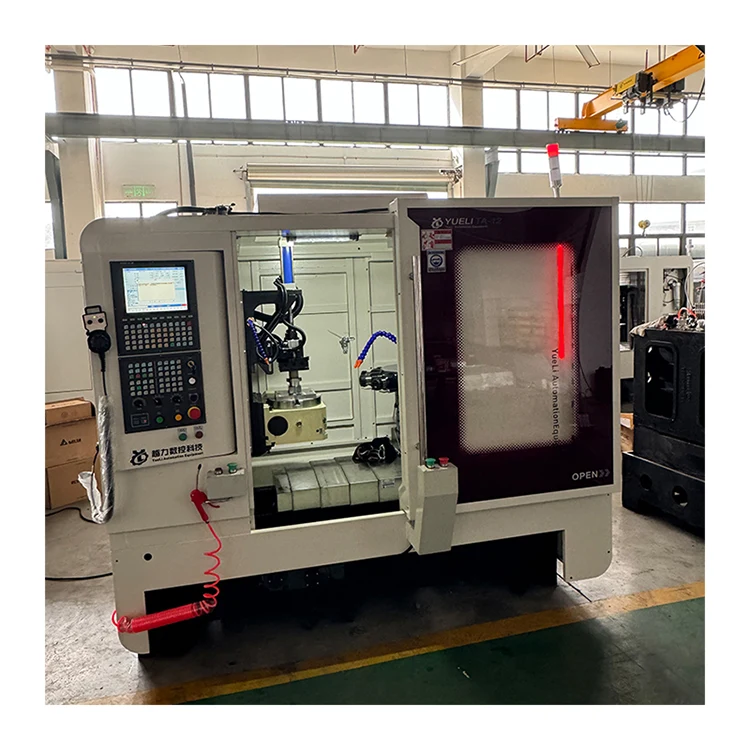

क्षैतिज 12-स्पिंडल सीएनसी बुर्ज मशीन

Horizontal 12-Spindle CNC Turret Machine (अंतर्गत मॉडेल TA-12) Quanzhou Yueli Automation Equipment Co., Ltd द्वारे उत्पादित केले आहे. हे मोठ्या आणि मध्यम-आकाराच्या बॅचच्या उत्पादनासाठी आणि प्रक्रियेसाठी योग्य आहे. मशीनमध्ये गुळगुळीत आणि उदार स्वरूप, साधे आणि अंतर्ज्ञानी ऑपरेशन आणि सोयीस्कर समायोजन वैशिष्ट्ये आहेत. सीएनसी नियंत्रणासह, ते उच्च ऑटोमेशन, चांगली विश्वासार्हता आणि कमी श्रम तीव्रता देते, ज्यामुळे एका व्यक्तीला एकाधिक मशीन ऑपरेट आणि व्यवस्थापित करता येते. हे उत्पादन एक आदर्श उच्च-कार्यक्षमता विरोधी प्रदूषण प्रक्रिया उपकरण आहे.

उत्पादन परिचय

क्षैतिज 12-स्पिंडल CNC बुर्ज मशीन मोठ्या आणि मध्यम-आवाजाच्या बॅचच्या उत्पादनासाठी आणि प्रक्रियेसाठी योग्य आहे. मशीनचे स्वरूप गुळगुळीत आणि उदार आहे, ऑपरेशन सोपे आणि अंतर्ज्ञानी आहे आणि समायोजन सोयीस्कर आहे. सीएनसी नियंत्रणाचा अवलंब केला जातो, ऑटोमेशनची डिग्री जास्त असते, विश्वासार्हता चांगली असते, ऑपरेटरची श्रम तीव्रता कमी होते आणि एक व्यक्ती आणि अनेक मशीनचे ऑपरेशन आणि व्यवस्थापन लक्षात येते.

तांत्रिक कॉन्फिगरेशन पॅरामीटर्स

खालील घटक आणि वैशिष्ट्ये Horizontal 12-Spindle CNC बुर्ज मशीनवर लागू होतात.

मुख्य तांत्रिक मापदंड

क्षैतिज 12-स्पिंडल CNC बुर्ज मशीनवर खालील तांत्रिक मापदंड लागू होतात.

मशीनची रचना आणि कार्यप्रदर्शन

क्षैतिज 12-स्पिंडल CNC बुर्ज मशीनमध्ये खालील संरचनात्मक आणि कार्यप्रदर्शन वैशिष्ट्ये आहेत.

· साधे मशीनिंग केंद्र. सोलनॉइड वाल्व्ह किंवा सिलेंडरच्या बिघाडामुळे टॅप किंवा टूलचे नुकसान टाळण्यासाठी प्रोग्राम कंट्रोल डिटेक्शन फंक्शनसह तैवान हस्ट कंट्रोल सिस्टम वापरते. सुलभ ऑपरेशनसाठी मानव-मशीन अनुकूल संवाद.

· मोठ्या आणि मध्यम बॅच भागांच्या प्रक्रियेसाठी योग्य. एक-वेळ क्लॅम्पिंग पूर्ण झाले. उच्च कार्यक्षमता आणि चांगली सुस्पष्टता.

· टॅपिंग यंत्रणेला लीड स्क्रू ड्राइव्ह बदलण्याची आवश्यकता नाही. खेळपट्टी मानक आहे. बीजिंग सीटीबी मुख्य सर्वो मोटर स्वतःच्या फ्रिक्वेंसी रूपांतरणासह थ्रेडच्या पृष्ठभागावरील खडबडीतपणा सुधारते आणि अचूकता सुनिश्चित करते.

· पॉवर हेड घटकांचे स्वतंत्र संशोधन आणि विकास. अचूक ग्राइंडिंग. चांगला पोशाख प्रतिकार. दीर्घ सेवा जीवन.

· हस्ट सीएनसी प्रणाली गरजेनुसार फीड गती सेट करण्यास अनुमती देते. दीर्घकालीन वापरानंतर, लीड स्क्रू संपुष्टात येतो, सिस्टममध्ये साधन भरपाई कार्य असते.

· प्रत्येक मोटार चालवलेल्या सरकत्या पृष्ठभागावर मशीन टूल सर्व्हिस लाइफ सुनिश्चित करण्यासाठी केंद्रीकृत स्वयंचलित स्नेहन उपकरण वापरते.

· सर्वो मोटरने चालवलेली स्लाइडिंग टेबलची हालचाल. एकाधिक निर्देशांक डिजिटल पद्धतीने सेट केले जाऊ शकतात. उच्च स्थान अचूकता. कमी कंपन. जलद प्रतिसाद.

· प्रक्रियेदरम्यान, टच स्क्रीनवर वर्कपीसची स्थिती प्रदर्शित होते. दोषांसाठी अलार्म फंक्शन.

· पूर्णपणे बंद केलेले संरक्षण वैयक्तिक सुरक्षा सुनिश्चित करते आणि प्रक्रिया वातावरण सुधारते.

मुख्य संरचना घटक

क्षैतिज 12-स्पिंडल CNC बुर्ज मशीनमध्ये खालील मुख्य संरचनात्मक घटक असतात.

· स्तंभ: 1 संच

· चौथा अक्ष: 1 संच

· पाया: 1 संच

· इलेक्ट्रॉनिक प्रणाली: 1 संच

· हायड्रॉलिक व्हिस: 1 संच

· चिप काढण्याची प्रणाली: 1 संच

विद्युत प्रणाली

क्षैतिज 12-स्पिंडल CNC बुर्ज मशीन खालील इलेक्ट्रिकल घटक वापरते.

· सोलेनॉइड वाल्व: तैवान एअरटीएसी. चांगली स्थिरता. हवेचा दाब 0.5MPa पेक्षा कमी असू शकत नाही.

· AC संपर्ककर्ता: Schneider. चांगली स्थिरता.

· रिले: ओमरॉन. चांगली स्थिरता.

स्नेहन प्रणाली

क्षैतिज 12-स्पिंडल CNC बुर्ज मशीनचे प्रत्येक पॉवर हेड बटरने स्नेहन केले जाते, जे वापरण्यास आणि ऑपरेट करण्यास सोपे आहे, ज्यामुळे स्नेहन पृष्ठभागाचे सेवा आयुष्य सुनिश्चित होते.

मानक ॲक्सेसरीज आणि दस्तऐवज

Horizontal 12-Spindle CNC बुर्ज मशीन खालील ॲक्सेसरीज आणि कागदपत्रांसह येते.

· टूल बॉक्स समाविष्ट: डबल-एंडेड रेंच 17-19, हेक्सागोनल रेंच 1.5-10 (1 सेट).

· यादृच्छिक दस्तऐवज: सिस्टम तपशील, ऑपरेशन मॅन्युअल, ड्रायव्हर सूचना (प्रत्येकी 1 कॉपी).

वारंवार विचारले जाणारे प्रश्न

स्पिंडल इंटरफेस आणि जास्तीत जास्त ड्रिलिंग क्षमता काय आहे?

स्पिंडल इंटरफेस ER40 आहे. छिद्रांमधून तांब्यासाठी जास्तीत जास्त ड्रिलिंग व्यास 60 मिमी आहे आणि तांब्यासाठी जास्तीत जास्त टॅपिंग व्यास M50 × 3 मिमी आहे.

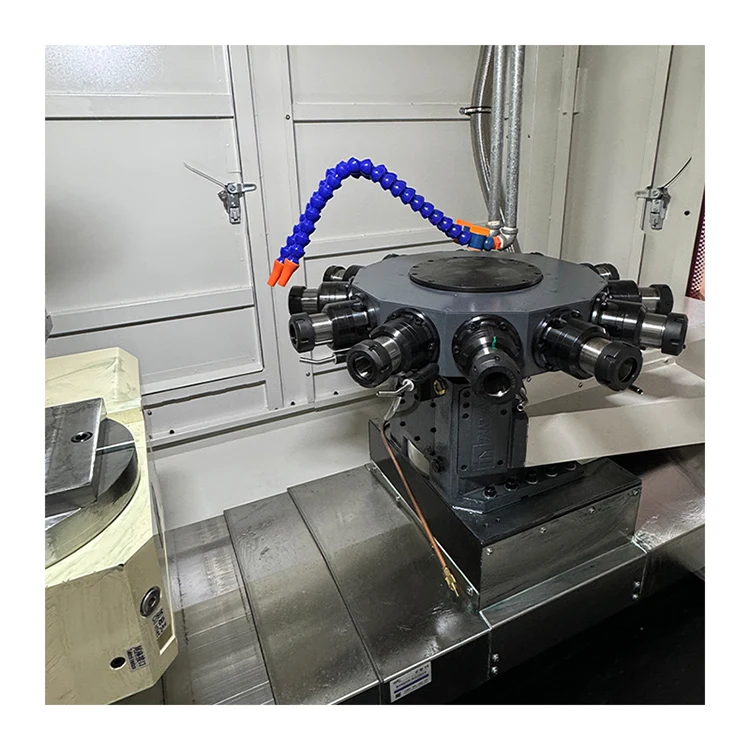

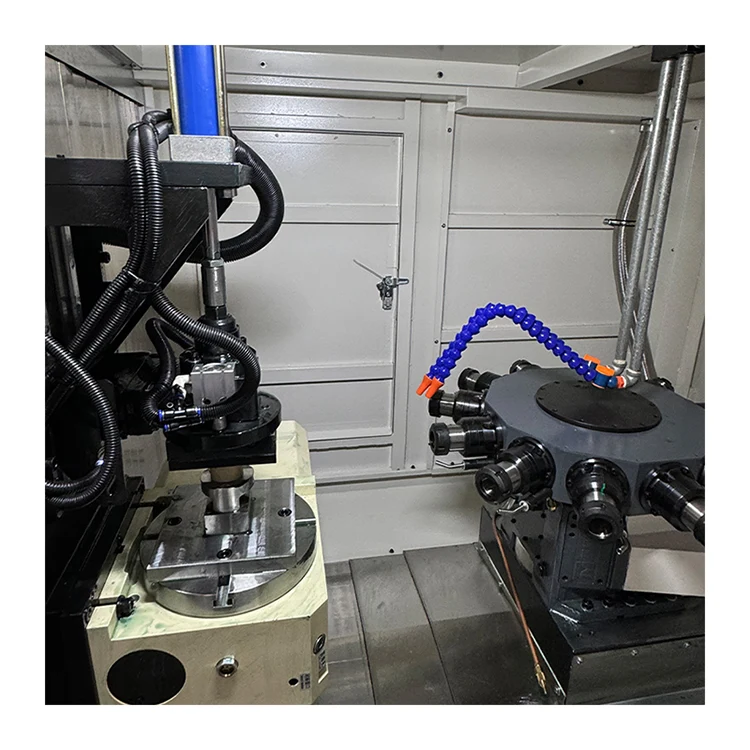

बुर्जमध्ये किती स्पिंडल आहेत?

रोटरी बुर्जमध्ये 12 स्पिंडल असतात. साधन बदलण्याची वेळ 0.8 सेकंद प्रति 180 अंश आहे.

X, Y आणि Z अक्ष प्रवास काय आहेत?

X अक्षाचा प्रवास 350 मिमी आहे, Y अक्षाचा प्रवास 400 मिमी आहे आणि Z अक्षाचा प्रवास 300 मिमी आहे. सर्व अक्षांसाठी कमाल गती 30 मी/मिनिट आहे.

सीएनसी प्रणाली आणि स्पिंडल मोटर पॉवर काय आहे?

मशीन 5.5KW ते 7.5KW (पर्यायी) च्या सर्वो स्पिंडल मोटर पॉवरसह तैवान हस्ट सीएनसी प्रणाली वापरते.

मशीनचे वजन आणि परिमाण काय आहे?

शीट मेटल कव्हरसह मशीनची परिमाणे 2200×1765×1922mm आहेत आणि निव्वळ वजन 3500KG आहे.
