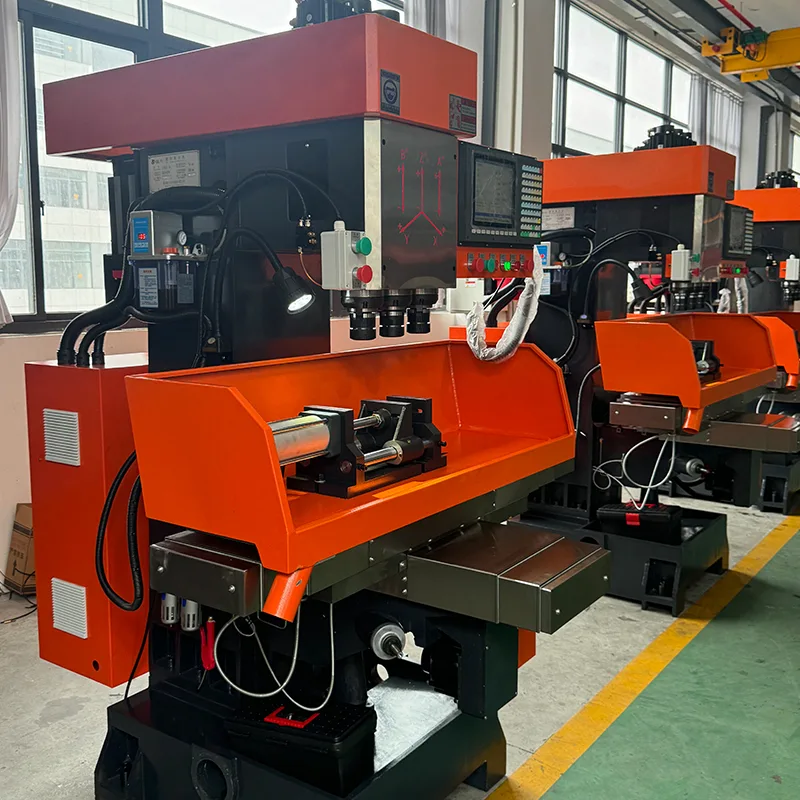

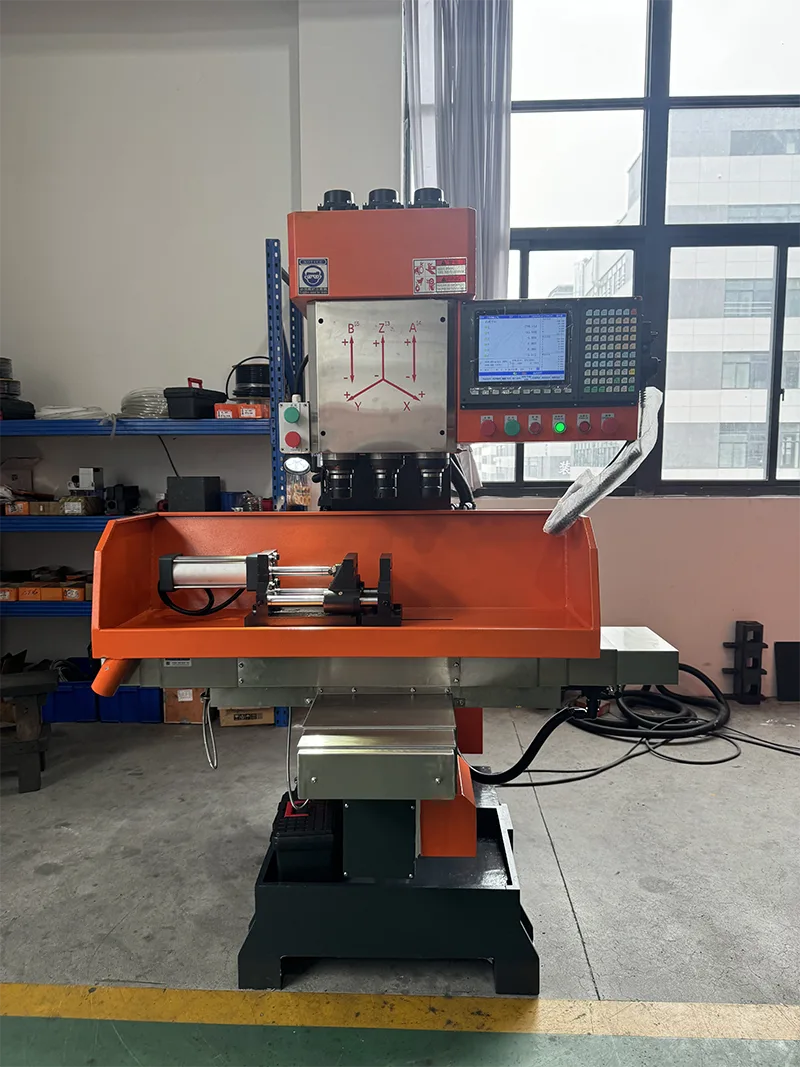

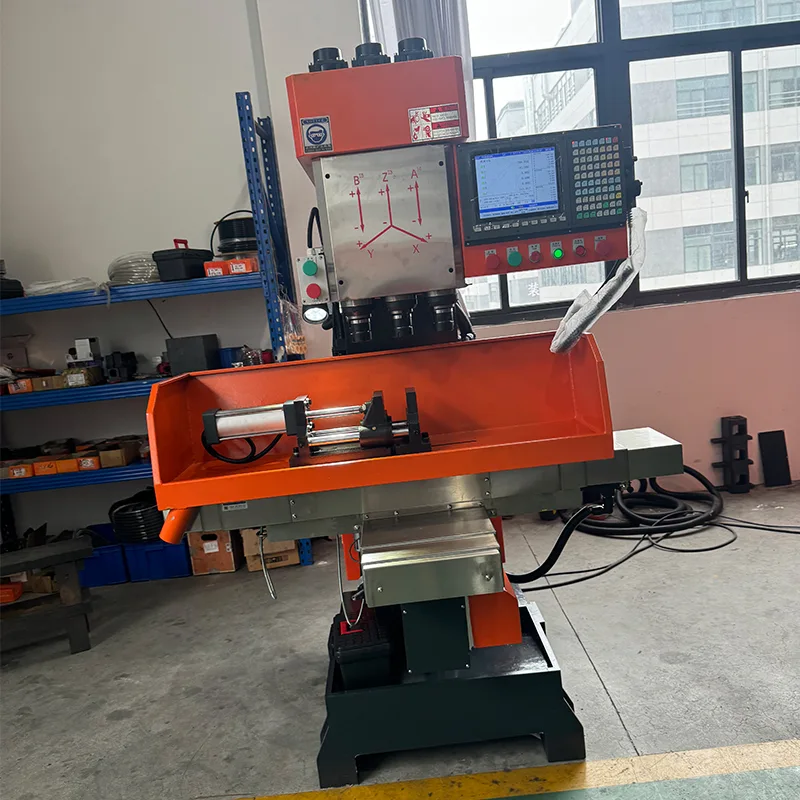

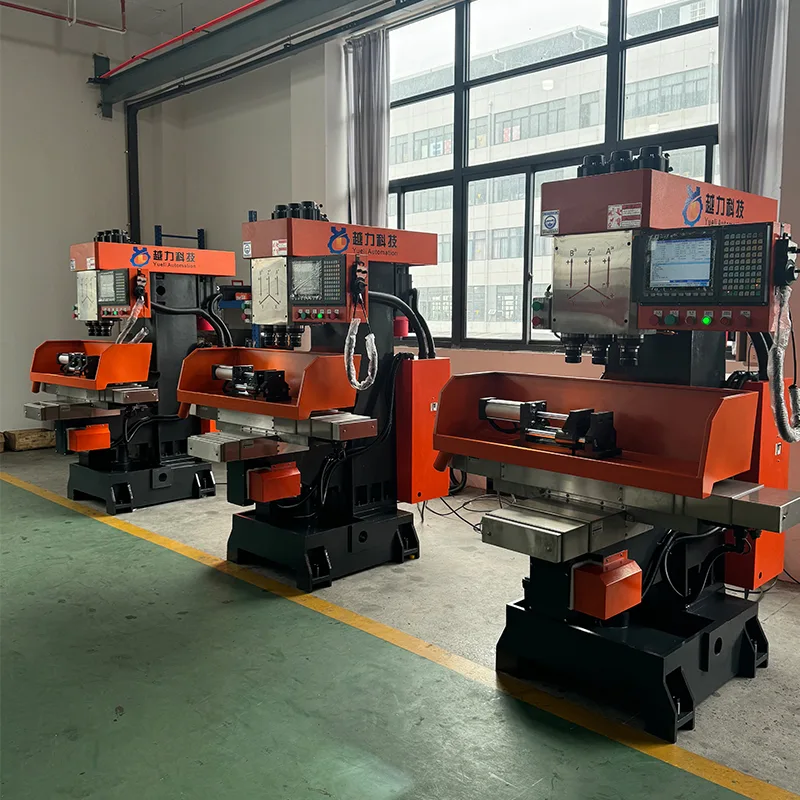

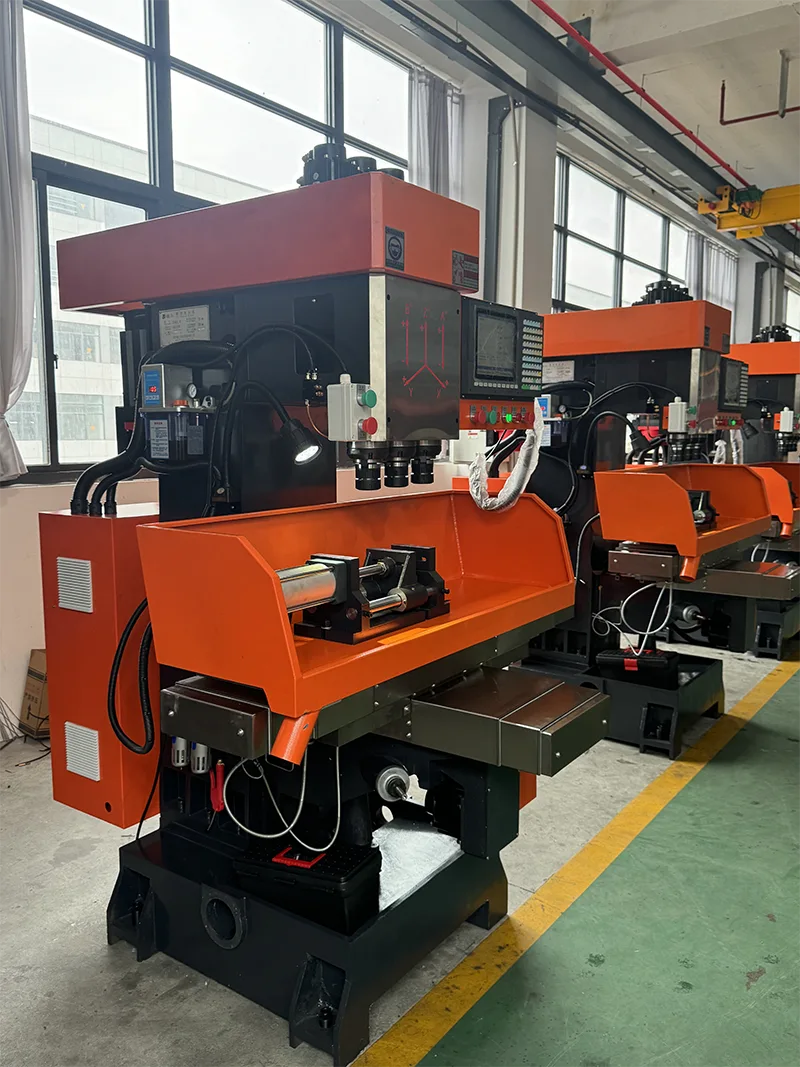

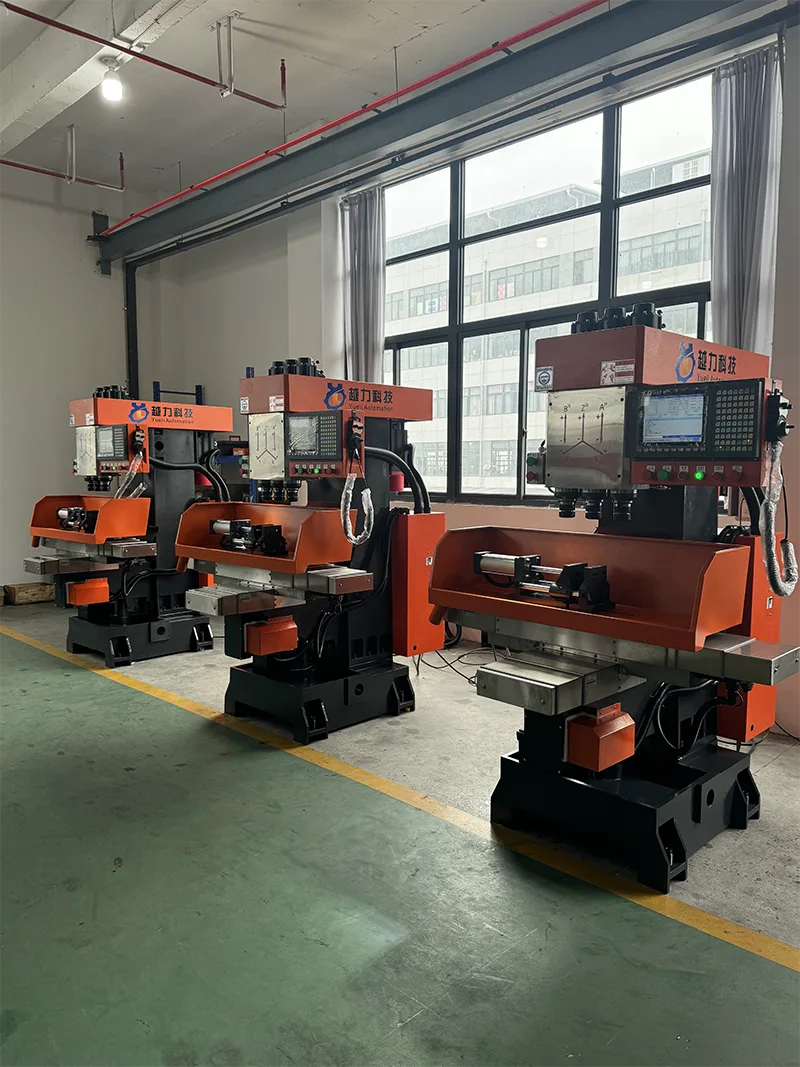

अनुलंब सीएनसी तीन-अक्ष

व्हर्टिकल CNC थ्री-एक्सिस ZSK-4150X4 हे आमच्या कंपनीचे परिपक्व उत्पादन आहे. हे मशीन टूल या समस्येचे निराकरण करते की मोठ्या संख्येने भागांवर प्रक्रिया करताना एकाच वेळी ड्रिलिंग, रीमिंग आणि टॅपिंग पूर्ण होऊ शकत नाही. ड्रिलिंग, रीमिंग, चेम्फरिंग आणि टॅपिंग आणि इतर आवश्यकता पूर्ण करा, उच्च कार्यक्षमता आणि उर्जेची बचत करण्यासाठी हे एक आदर्श यांत्रिक उपकरण आहे. मशीन ऑपरेट करणे सोपे आहे आणि विशेष तांत्रिक कर्मचाऱ्यांशिवाय मुक्तपणे ऑपरेट केले जाऊ शकते. कंपनीने दहा वर्षांहून अधिक व्यावसायिक तंत्रज्ञान आणि कडक गुणवत्ता नियंत्रण जमा केले आहे आणि तिच्याकडे विक्रीनंतरची चांगली सेवा आहे, ज्याला ग्राहकांकडून चांगला प्रतिसाद मिळत आहे.

उत्पादन परिचय

व्हर्टिकल CNC थ्री-एक्सिस ZSK-4150X4 हे आमच्या कंपनीचे परिपक्व उत्पादन आहे. हे मशीन टूल या समस्येचे निराकरण करते की मोठ्या संख्येने भागांवर प्रक्रिया करताना एकाच वेळी ड्रिलिंग, रीमिंग आणि टॅपिंग पूर्ण होऊ शकत नाही.

· एका ऑपरेशनमध्ये ड्रिलिंग, रीमिंग, चेम्फरिंग आणि टॅपिंग पूर्ण करा.

· उच्च कार्यक्षमता आणि ऊर्जेची बचत करण्यासाठी आदर्श यांत्रिक उपकरणे.

· विशेष तांत्रिक कर्मचाऱ्यांशिवाय ऑपरेट करणे सोपे.

· दहा वर्षांहून अधिक व्यावसायिक तंत्रज्ञान आणि कठोर गुणवत्ता नियंत्रण.

· चांगली विक्रीनंतरची सेवा, ग्राहकांकडून चांगली प्राप्त.

मुख्य वैशिष्ट्ये

अनुलंब CNC तीन-अक्ष ZSK-4150X4 मध्ये खालील वैशिष्ट्ये आहेत.

· मोठ्या संख्येने भागांवर प्रक्रिया करणे, ड्रिलिंग आणि रीमिंग आणि टॅपिंग एकाच वेळी उच्च कार्यक्षमतेसह पूर्ण केले जाते.

· फ्यूजलेज कॉम्पॅक्ट आणि कडक आहे.

· मुख्य शाफ्ट उच्च-गुणवत्तेच्या मिश्र धातुच्या स्टीलचा बनलेला आहे, आणि तो कडक आणि उष्णतेने प्रक्रिया केलेला आहे, तंतोतंत जमिनीवर. यात उच्च पोशाख प्रतिरोध आहे.

· सरकता पृष्ठभाग सुपरसॉनिक फ्रिक्वेंसीद्वारे शांत केला जातो. स्लाइडिंग पृष्ठभागाची सेवा जीवन सुनिश्चित करण्यासाठी त्यात एक स्नेहन उपकरण आहे.

· वर्कटेबलची डावी आणि उजवी हालचाल सुरुवातीचे उपकरण आणि बफर पोझिशनिंग डिव्हाइस स्वीकारते, ज्यामध्ये लहान कंपन आणि वेगवान हालचाल असते.

· चाकूचे हँडल पुल रॉड प्रकार स्वीकारते, जे पडणे सोपे नसते. यात उच्च सुरक्षा आहे.

तांत्रिक तपशील

खालील तांत्रिक मापदंड अनुलंब CNC तीन-अक्ष ZSK-4150X4 वर लागू होतात.

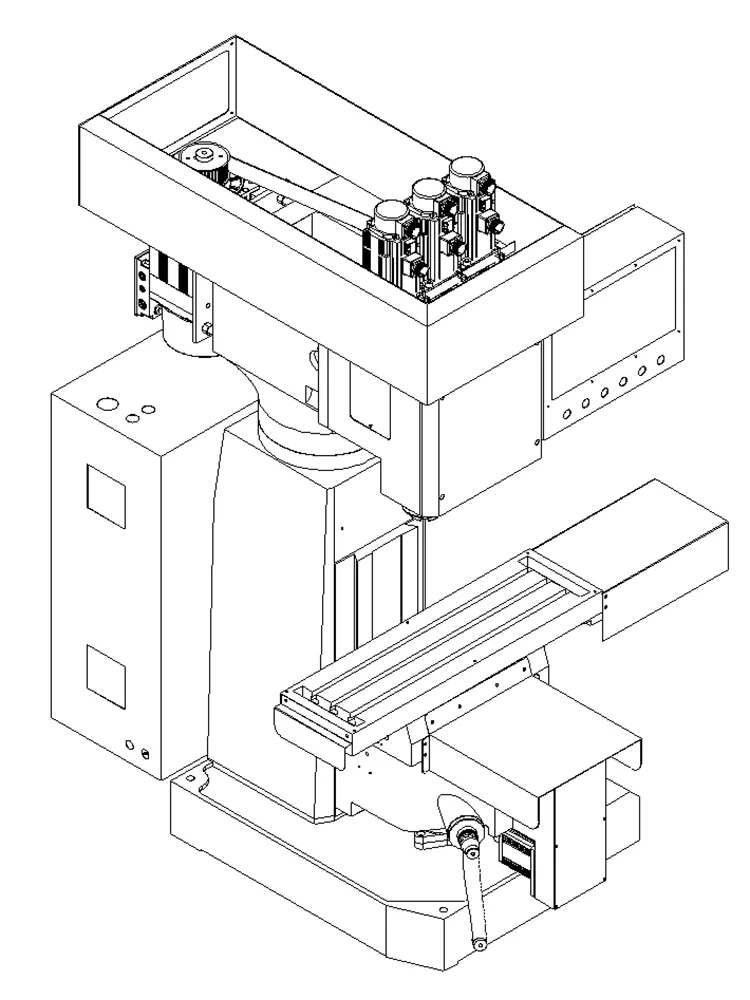

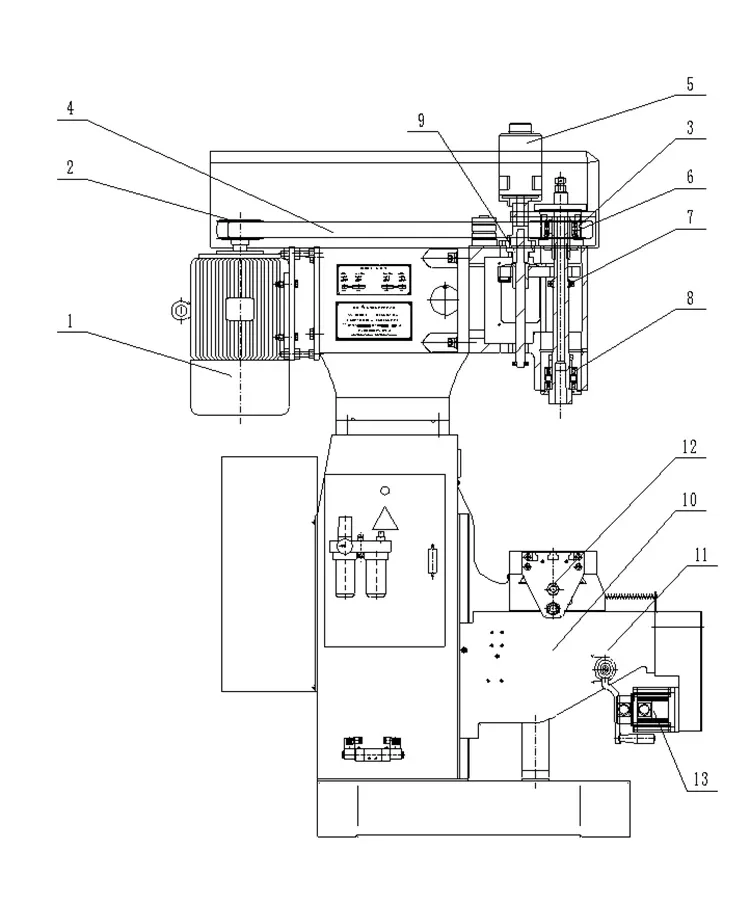

मशीन टूल यंत्रणा आणि कार्यप्रदर्शन

व्हर्टिकल सीएनसी थ्री-एक्सिस ZSK-4150X4 चे डिझाइन मिलिंग मशीन आणि सपोर्टिंग स्टार्टिंग डिव्हाइसची संरचनात्मक वैशिष्ट्ये स्वीकारते, ज्यामध्ये उच्च प्रक्रिया कार्यक्षमता, स्थिर अचूकता आणि साध्या ऑपरेशन प्रक्रियेचे फायदे आहेत. लॉजिक कंट्रोल प्रोसेसिंगसाठी PLC चा वापर मोटरच्या फॉरवर्ड आणि रिव्हर्स स्विचिंगमुळे होणारे आर्क शॉर्ट सर्किट प्रभावीपणे टाळू शकतो. त्याच वेळी, सोलेनोइड व्हॉल्व्ह कॉइलमध्ये दीर्घकाळ ऊर्जा निर्माण होण्याची घटना टाळण्यासाठी पल्स ट्रिगरिंग पद्धत वापरली जाते, ज्यामुळे कॉइल जळून जाते.

· रचना: साधे मशीनिंग केंद्र. सोलनॉइड वाल्व्ह किंवा ऑइल सिलेंडरच्या बिघाडामुळे टॅप किंवा टूलचे नुकसान टाळण्यासाठी प्रोग्राम कंट्रोल डिटेक्शन फंक्शनसह तैवान यिटू कंट्रोल सिस्टम वापरते. सुलभ ऑपरेशनसाठी मानव-मशीन अनुकूल संवाद.

· मोठ्या आणि मध्यम बॅच भागांच्या प्रक्रियेसाठी योग्य. एक-वेळ clamping. उच्च कार्यक्षमता आणि चांगली सुस्पष्टता.

· टॅपिंग यंत्रणेला लीड स्क्रू ड्राइव्ह बदलण्याची आवश्यकता नाही. खेळपट्टी मानक आहे. बीजिंग सुपर-सिंक्रोनस मुख्य सर्वो मोटर स्वतःच्या वारंवारता रूपांतरणासह थ्रेडच्या पृष्ठभागाचा खडबडीतपणा सुधारते आणि अचूकता सुनिश्चित करते.

· पॉवर हेड घटकांचे स्वतंत्र संशोधन आणि विकास. अचूक ग्राइंडिंग. चांगला पोशाख प्रतिकार आणि दीर्घ सेवा जीवन.

· हस्ट सीएनसी प्रणाली गरजेनुसार फीड गती सेट करू शकते. दीर्घकालीन वापरानंतर, लीड स्क्रू संपुष्टात येतो, सिस्टममध्ये साधन भरपाई कार्य असते.

· मशीन टूल सर्व्हिस लाइफ सुनिश्चित करण्यासाठी प्रत्येक मोटर चालित सरकता पृष्ठभाग केंद्रीकृत स्वयंचलित स्नेहन उपकरणाचा अवलंब करते.

· सर्वो मोटरने चालवलेली स्लाइडिंग टेबलची हालचाल. एकाधिक निर्देशांक डिजिटल पद्धतीने सेट केले जाऊ शकतात. उच्च स्थान अचूकता. कमी कंपन. जलद प्रतिसाद.

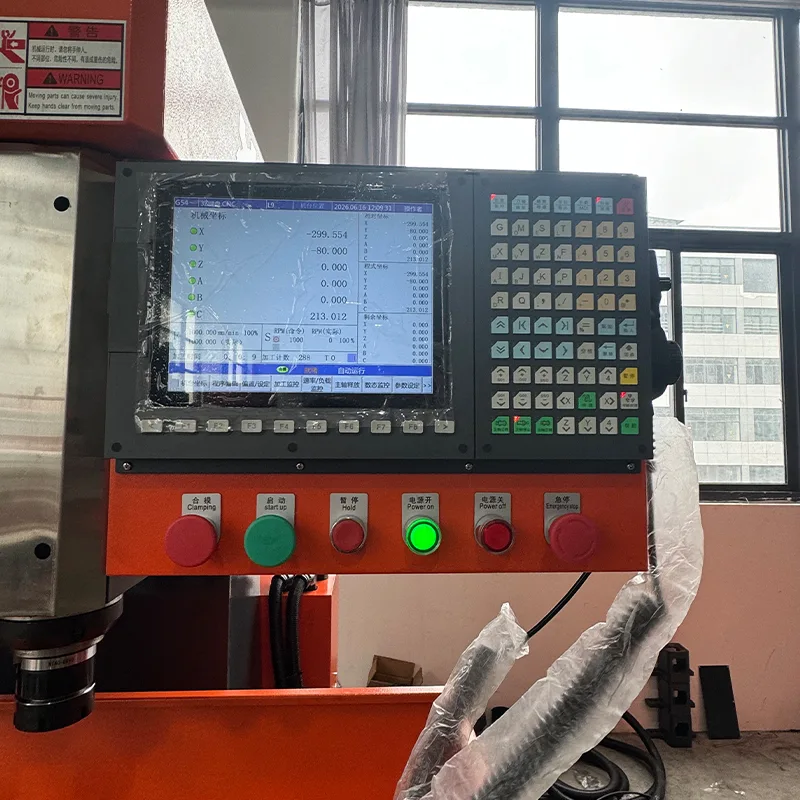

· प्रक्रियेदरम्यान, टच स्क्रीनद्वारे वर्कपीसची स्थिती प्रदर्शित होते. दोषांसाठी अलार्म फंक्शन.

· पूर्णपणे बंद संरक्षण वैयक्तिक सुरक्षा सुनिश्चित करते आणि प्रक्रिया वातावरण सुधारते.

विद्युत प्रणाली

अनुलंब CNC तीन-अक्ष ZSK-4150X4 खालील विद्युत घटक वापरते.

· सोलेनोइड वाल्व: तैवान एअरटीएसी. चांगली स्थिरता. हवेचा दाब 0.5MPa पेक्षा कमी असू शकत नाही.

· AC संपर्ककर्ता: कोरियन LS. चांगली स्थिरता.

· रिले: ओमरॉन. चांगली स्थिरता.

ट्रान्समिशन सिस्टम

अनुलंब CNC तीन-अक्ष ZSK-4150X4 खालील ट्रान्समिशन घटक वापरते.

स्नेहन प्रणाली

स्पिंडल स्लीव्ह आणि मार्गदर्शक रेल्वे पृष्ठभाग मॅन्युअल स्नेहन पंपद्वारे वंगण केले जाते, जे ऑपरेशन सुलभ आणि अधिक व्यापक बनवते, वंगण पृष्ठभागाचे सेवा आयुष्य सुनिश्चित करते.

ऑपरेशन आणि प्रक्रिया खबरदारी

वर्टिकल CNC थ्री-एक्सिस ZSK-4150X4 च्या ऑपरेशन मॅन्युअलमधून खालील खबरदारी घेतली आहे.

· ऑपरेशन करण्यापूर्वी ऑपरेशन मॅन्युअल आणि सोबतची कागदपत्रे वाचा.

· वीज पुरवठा: तीन-फेज चार-वायर, 7KW क्षमता, इन्सुलेटेड वायर क्रॉस-सेक्शन 4mm² (तांबे) पेक्षा कमी नाही.

· उष्णतेच्या स्त्रोताजवळ, उच्च तापमान किंवा धूळयुक्त भागात स्थापित करू नका.

· अनपॅक केल्यानंतर प्रथम वापरण्यापूर्वी ऑइल मार्क लाइनमध्ये तेल घाला.

· शीतलक पंप द्रवाशिवाय चालू शकत नाही.

· विद्युत वेल्डिंग मशीन किंवा उच्च/मध्यम वारंवारता उपकरणांसह पॉवर बॉक्स सामायिक करू नका.

· ग्राउंड वायर मानकांशी जोडलेली असणे आवश्यक आहे. क्रॉस-सेक्शन 2.5 मिमी² पेक्षा कमी नाही.

· पॉवर ऑन केल्यानंतर, चाचणी चालवण्यापूर्वी मशीनच्या बाहेर विद्युतीकरण झाले नाही हे तपासण्यासाठी चाचणी पेन वापरा.

· मॅन्युअलनुसार तेल पंप मोटर सुरू करा. तेल पंप उलटला आहे का ते पहा.

· प्रॉक्सिमिटी स्विचेस समायोजित आणि निश्चित केले गेले आहेत. लहान समायोजनांना अनुमती आहे. मुख्य बदल विक्रीनंतरच्या सेवेचा सल्ला घ्या.

· इन्व्हर्टर पॅरामीटर्स फॅक्टरीसमोर सेट करा. वापरकर्त्यास स्वतंत्रपणे सेट करण्याची परवानगी नाही.

इन्व्हर्टर अलार्म टाळण्यासाठी "मॅन्युअल" बटण पटकन आणि वारंवार दाबू नका.

· टूल बदलताना किंवा ड्राइव्ह बेल्ट समायोजित करताना, बाह्य वीज पुरवठा बंद करा.

· पिवळे-हिरवे ग्राउंडिंग टर्मिनल ग्राउंड केलेले असणे आवश्यक आहे. फेज लाइन न्यूट्रल टर्मिनल (N) ला जोडू नका.

ओव्हरलोड ऑपरेशन निवडू नका. योग्य साधने, कटिंग रक्कम, फीड दर वापरा.

· इलेक्ट्रिकल कंट्रोल बॉक्सवर लॉक स्विच. देखभाल तपासणी दरम्यान पॉवर आणि लॉक बंद करा.

वारंवार विचारले जाणारे प्रश्न

या मशीनचे स्पिंडल टेपर काय आहे?

व्हर्टिकल CNC तीन-अक्ष ZSK-4150X4 चे स्पिंडल टेपर MT4 आहे.

जास्तीत जास्त भोक व्यास किती आहे जे मशीनिंग केले जाऊ शकते?

4 कटिंग एज आणि फीड प्रति क्रांती 0.16mm/r सह तांबे भागांवर प्रक्रिया करताना जास्तीत जास्त छिद्र व्यास Ф50mm आहे.

जास्तीत जास्त टॅपिंग व्यास किती आहे?

तांब्याच्या भागांवर प्रक्रिया करण्यासाठी जास्तीत जास्त टॅपिंग व्यास Ф50 मिमी आहे. X, Y आणि Z अक्षांचा प्रवास काय आहे? X अक्षाचा प्रवास 400 मिमी आहे, Y अक्षाचा प्रवास 250 मिमी आहे आणि Z अक्षाचा प्रवास 320 मिमी आहे.

स्पिंडल गती श्रेणी काय आहे?

Z1 आणि Z2 अक्ष स्पिंडल स्पीड रेंज सर्वो कंट्रोलसह 619 ते 1420 r/min आहे.

स्पिंडल मोटर पॉवर आणि मशीनचे एकूण वजन किती आहे?

स्पिंडल सर्वो मोटर पॉवर 380V वर 5.5KW आहे आणि मशीनचे निव्वळ वजन 2500KG आहे.

हे मशीन कोणती नियंत्रण प्रणाली वापरते?

मशीन सुलभ ऑपरेशनसाठी मानव-मशीन अनुकूल संवादासह तैवान यिटू नियंत्रण प्रणाली वापरते.
