रेखीय मार्गदर्शक ड्रिलिंग टॅपिंग सेंटर ओपन टाइप

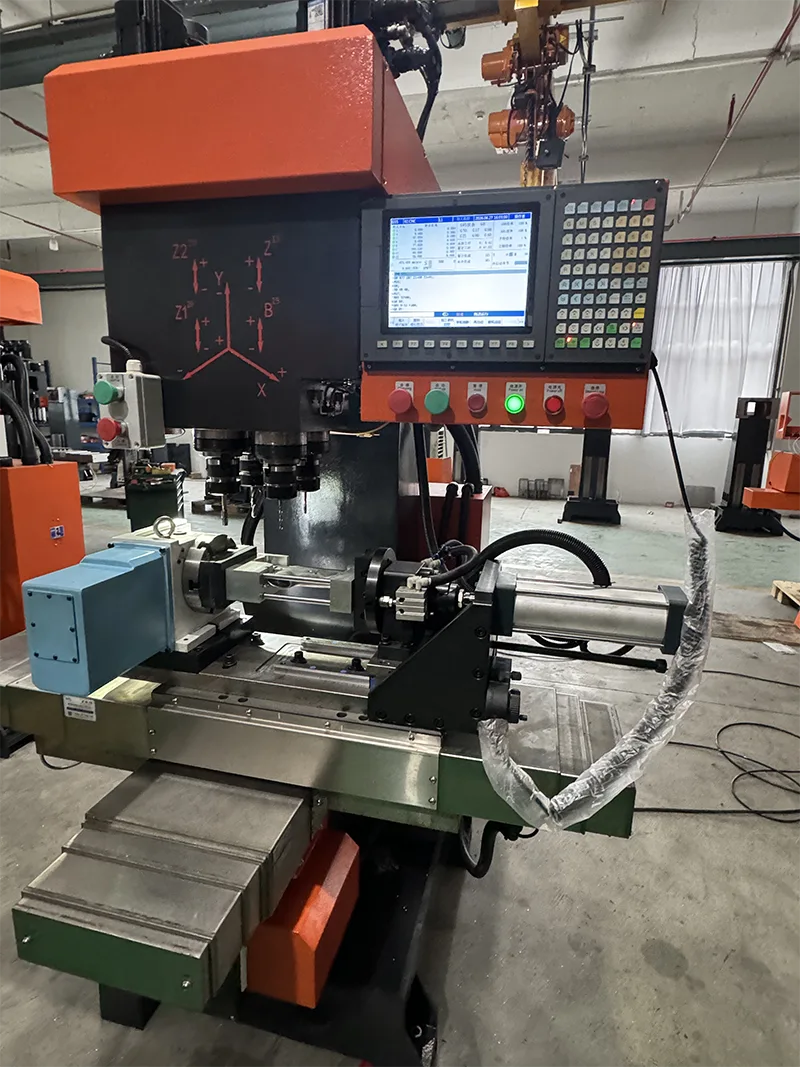

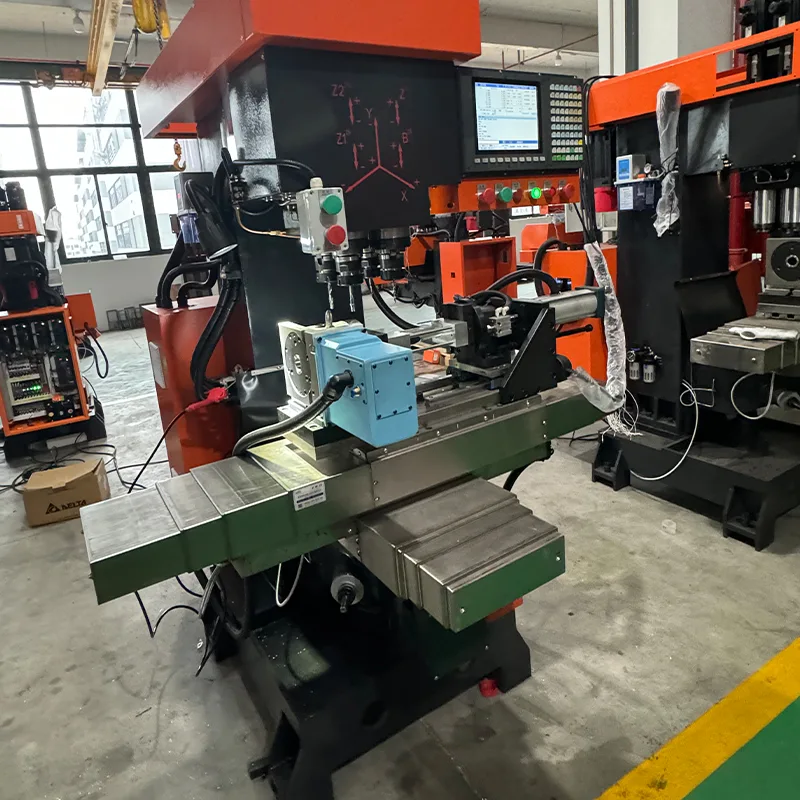

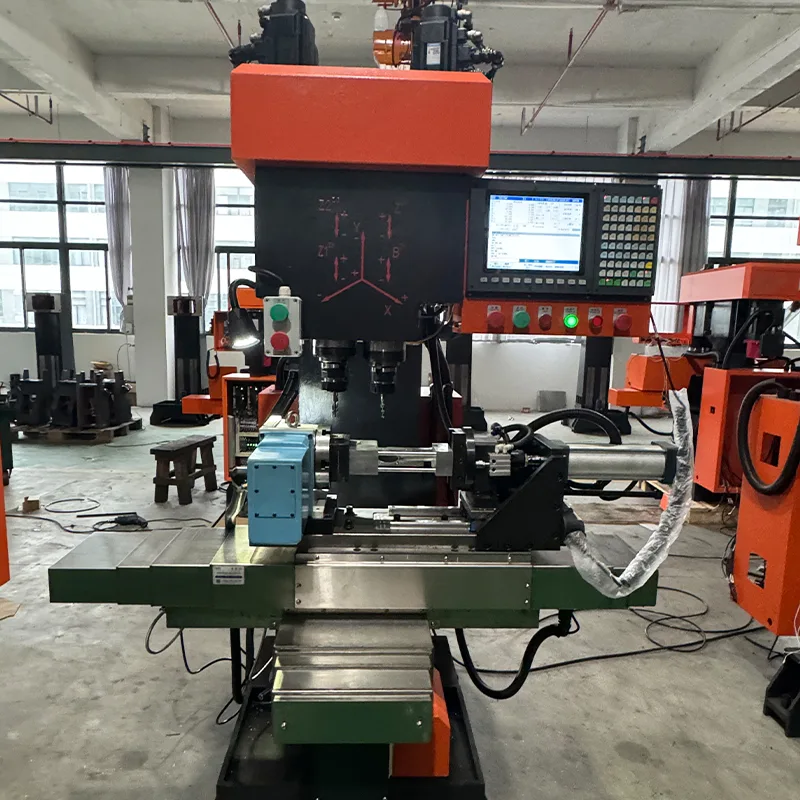

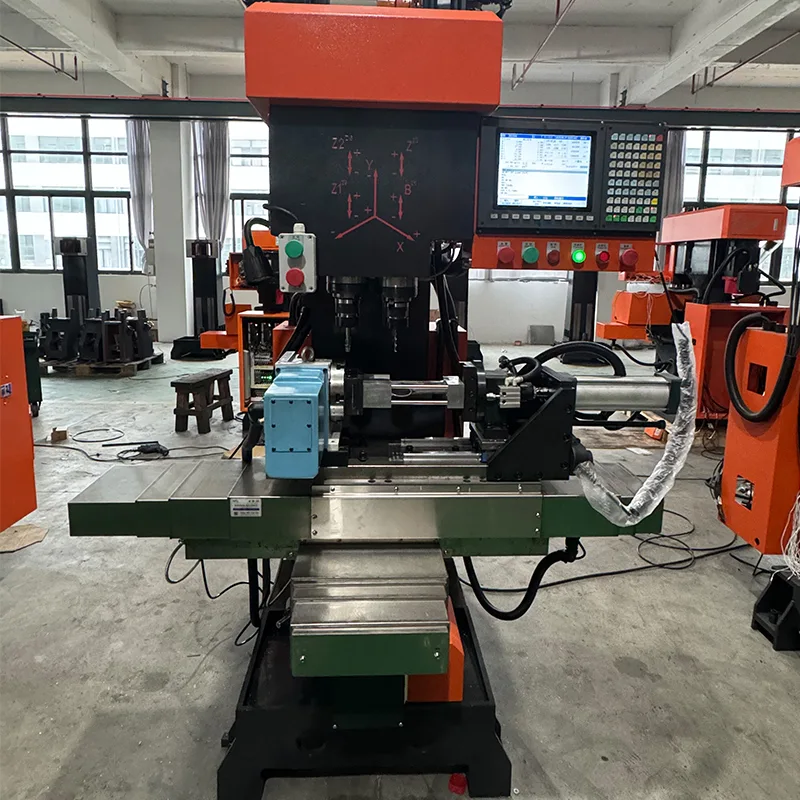

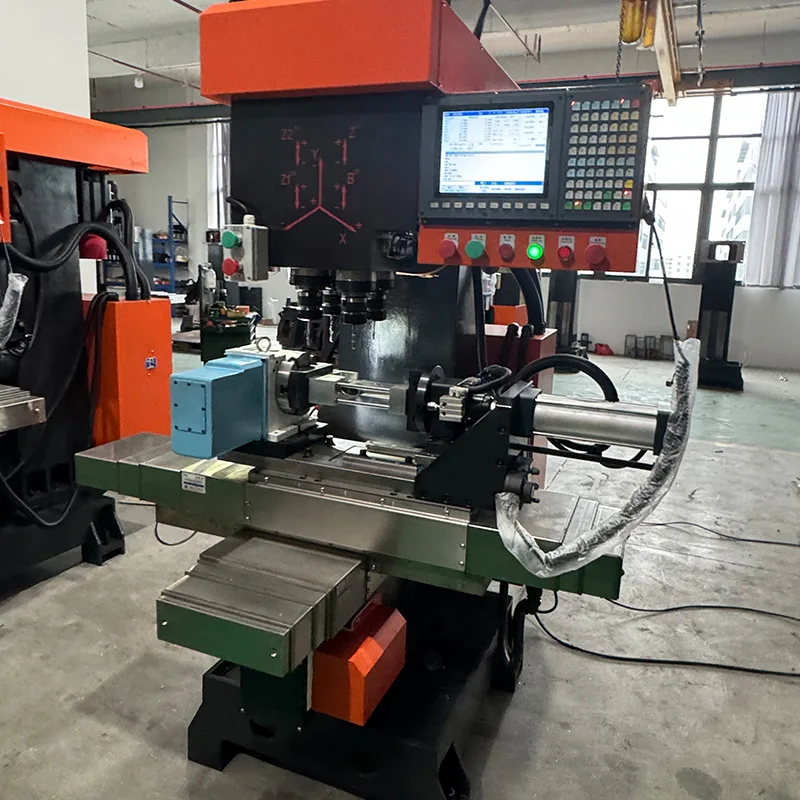

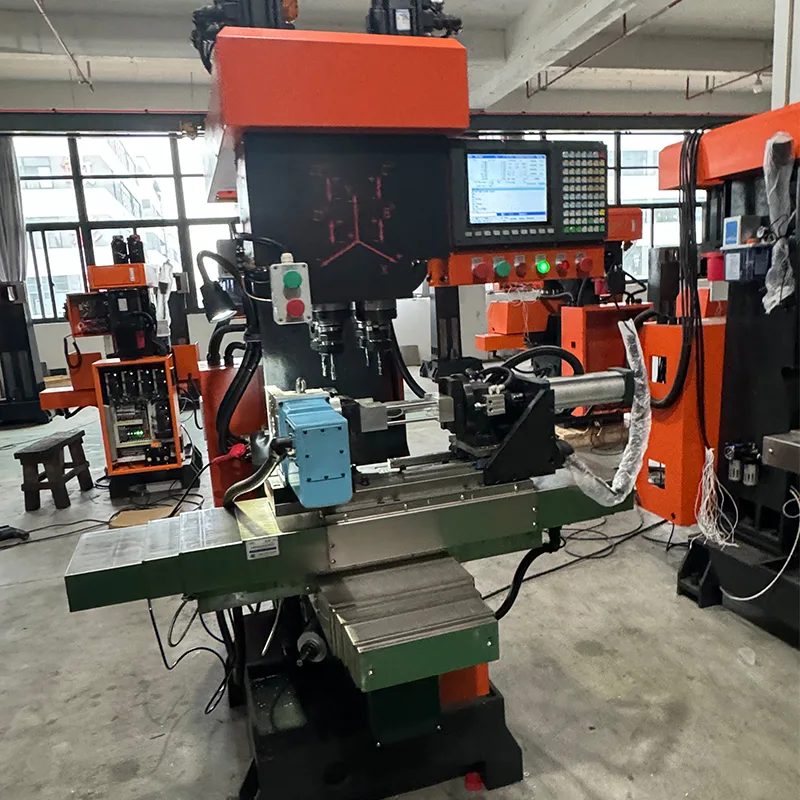

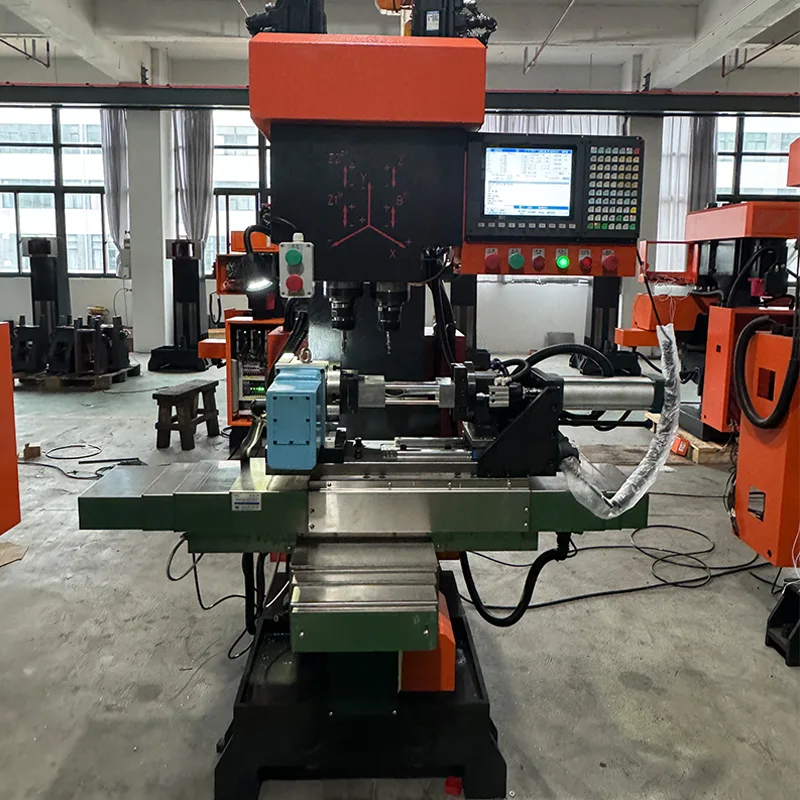

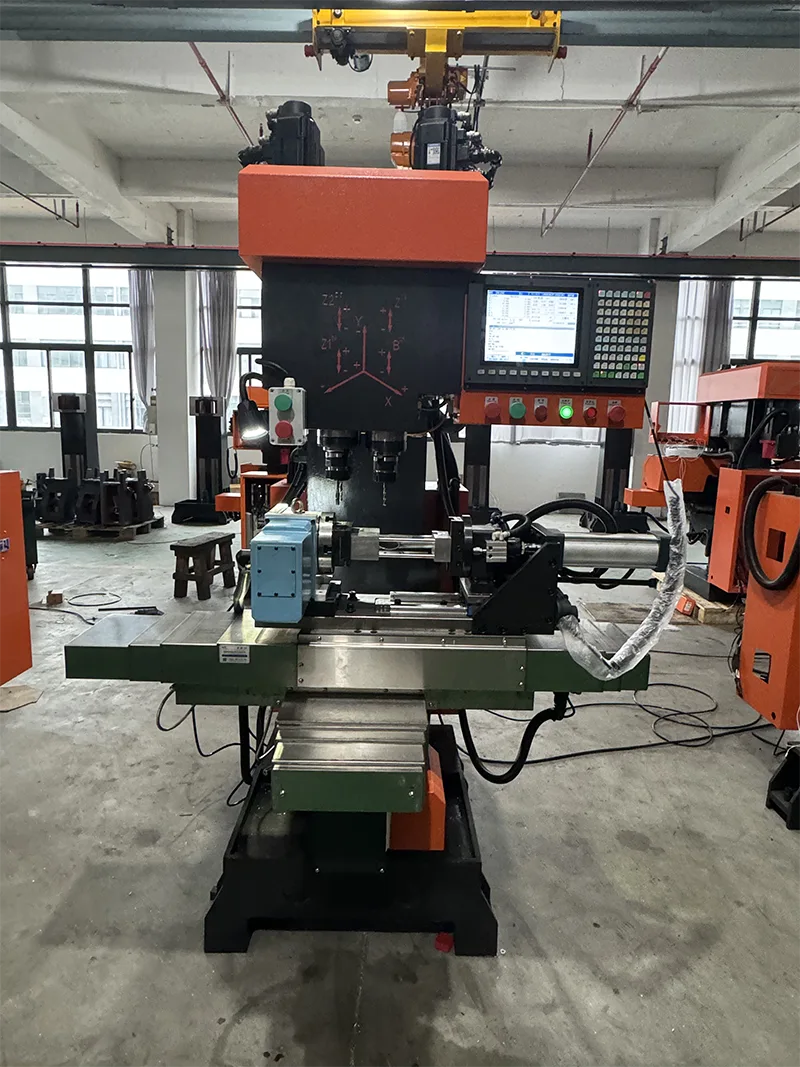

ZSK540 लिनियर गाईड ड्रिलिंग टॅपिंग सेंटर ओपन टाईप हे ओपन टाईप कॉन्फिगरेशनमध्ये उभ्या 4-अक्षीय रेखीय मार्गदर्शक ड्रिलिंग टॅपिंग सेंटर आहे. हे मॉडेल शीट मेटल एनक्लोजरशिवाय आलेले आहे, ज्यामध्ये पूर्ण बंदिस्त आवश्यक नसलेल्या अनुप्रयोगांसाठी योग्य ओपन फ्रेम डिझाइन ऑफर करते. हे मशीन तैवान सिंटेक बस CNC सिस्टीमसह टच स्क्रीनसह सुसज्ज आहे, ज्यामध्ये अंतर्ज्ञानी प्रोग्रामिंग आणि साध्या ऑपरेशनसाठी वापरकर्ता-अनुकूल मानव-मशीन इंटरफेस आहे. 4-अक्ष CNC फंक्शनसह, सर्व चार अक्ष ड्रिलिंग, टॅपिंग आणि मिलिंग ऑपरेशन करू शकतात. बिल्ट-इन फ्रिक्वेन्सी कन्व्हर्टरसह 5.5KW सर्वो स्पिंडल मोटर कठोर टॅपिंग आणि स्टेपलेस वेग नियमन सक्षम करते, मशीनिंग अचूकता सुनिश्चित करते.

मशीन कॉन्फिगरेशन आणि स्ट्रक्चरल वैशिष्ट्ये

ZSK540 लिनियर गाइड ड्रिलिंग टॅपिंग सेंटर ओपन टाईप खालील मानक कॉन्फिगरेशन आणि संरचनात्मक वैशिष्ट्यांसह तयार केले आहे.

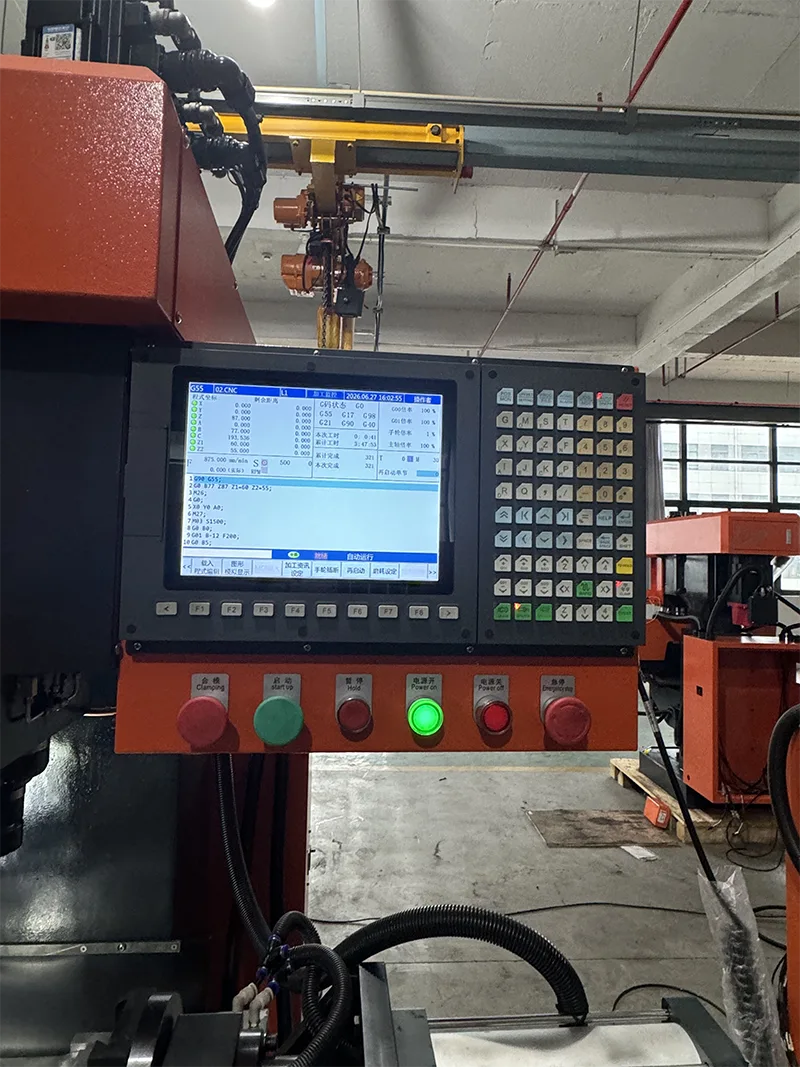

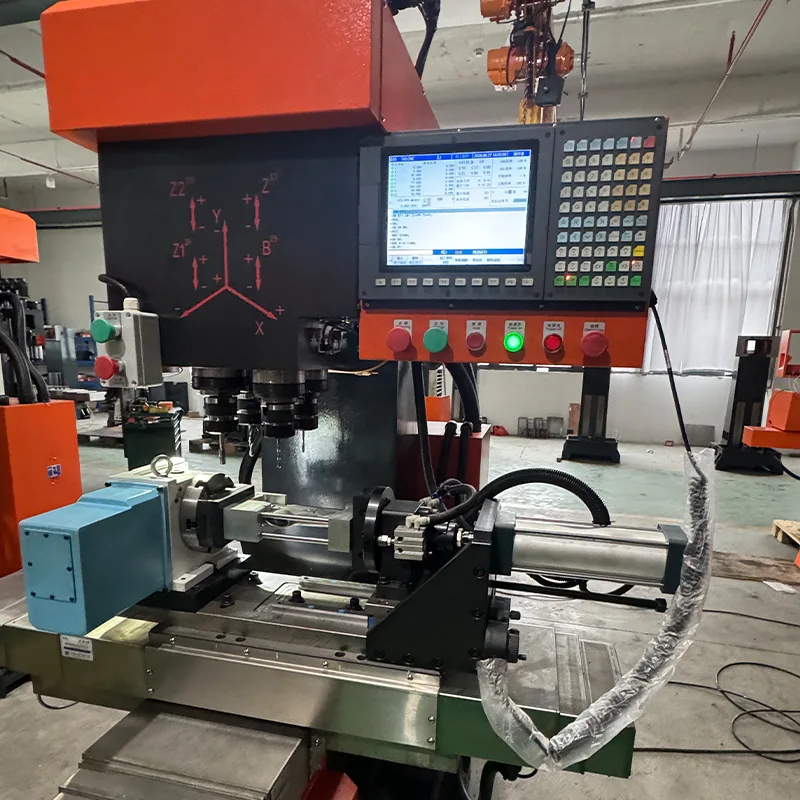

· सीएनसी प्रणाली: टच स्क्रीनसह तैवान सिंटेक बस सीएनसी प्रणाली. वापरकर्ता-अनुकूल मानव-मशीन इंटरफेस. अंतर्ज्ञानी प्रोग्रामिंग. साधे ऑपरेशन. शिकण्यासाठी झटपट.

· सर्वो सिस्टम: सिंटेक सर्वो मोटर्स, एकूण 5 युनिट्स (ब्रेकसह 4). 5.5KW Huahong स्पिंडल सर्वो मोटर.

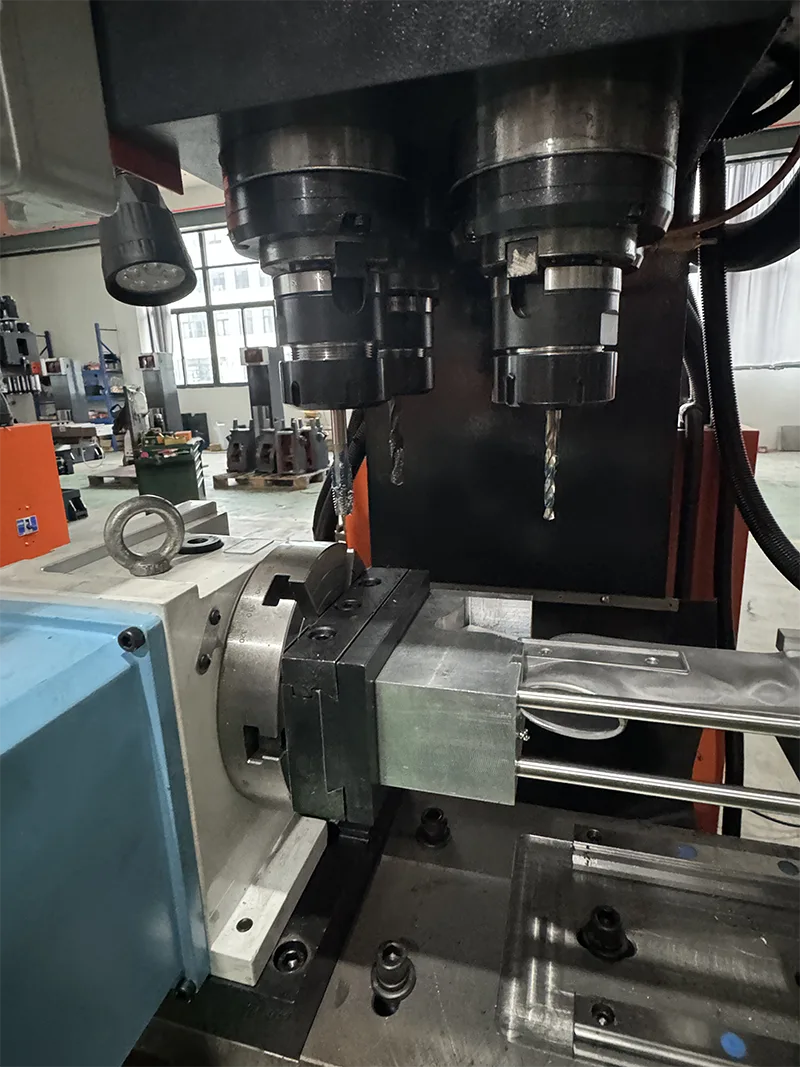

· स्पिंडल: BT40 स्पिंडल टेपर. स्पिंडल स्लीव्ह व्यास 105 मिमी. स्पिंडल गती 0-3000 r/min.

· मार्गदर्शक मार्ग आणि बॉल स्क्रू: हिविन रेखीय मार्गदर्शक (6 युनिट) आणि डिंघन बॉल स्क्रू (3 युनिट). Z अक्ष पिच 10 मिमी, X/Y अक्ष पिच 16 मिमी. हेवी कटिंगला समर्थन देते.

· वायवीय घटक: कोरियन आयातित वायवीय घटक.

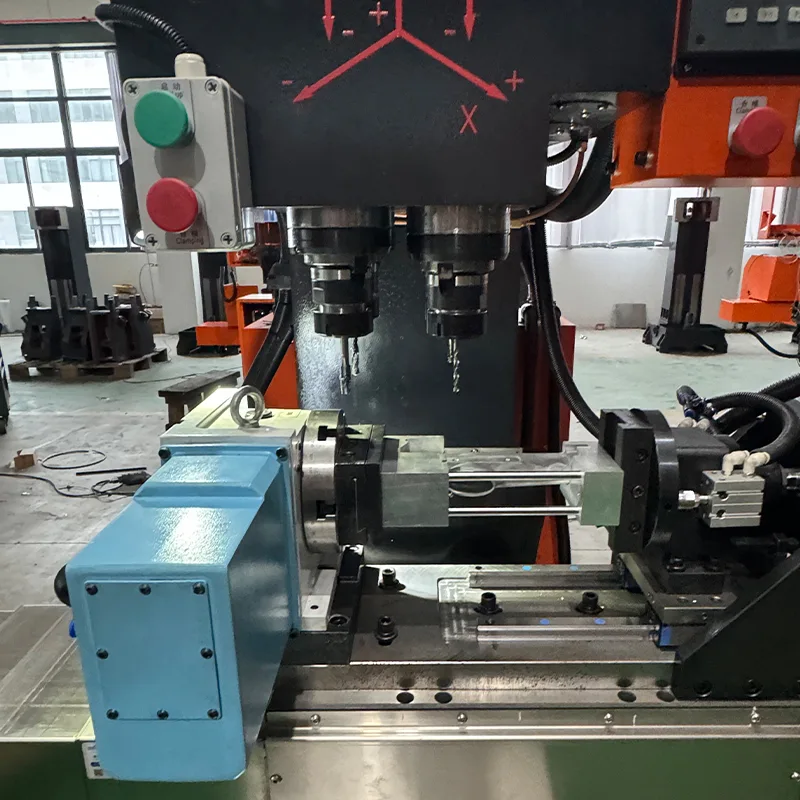

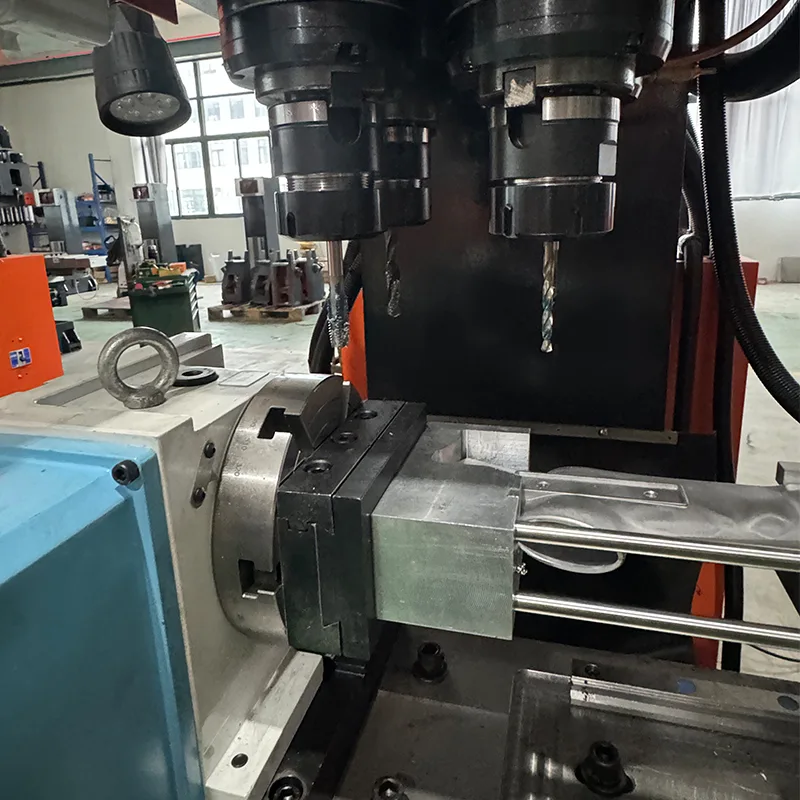

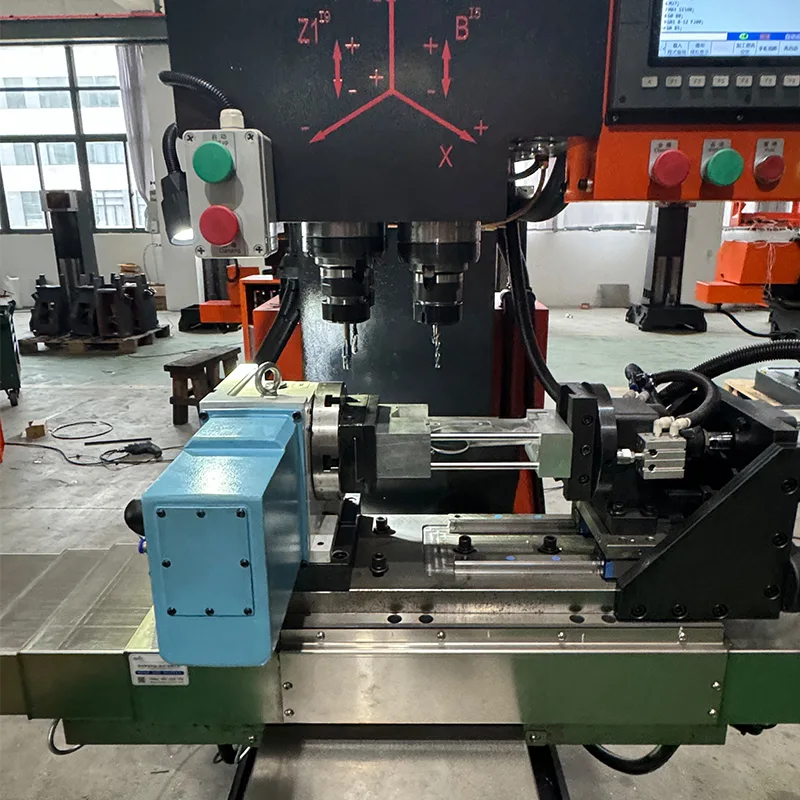

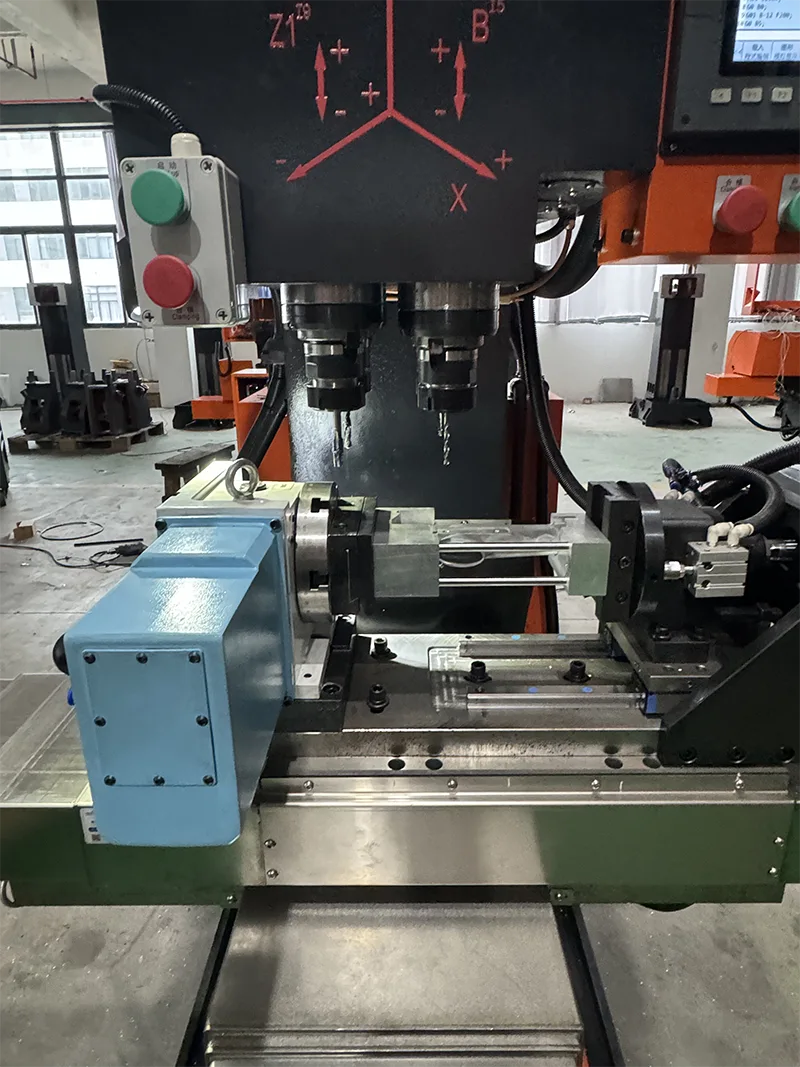

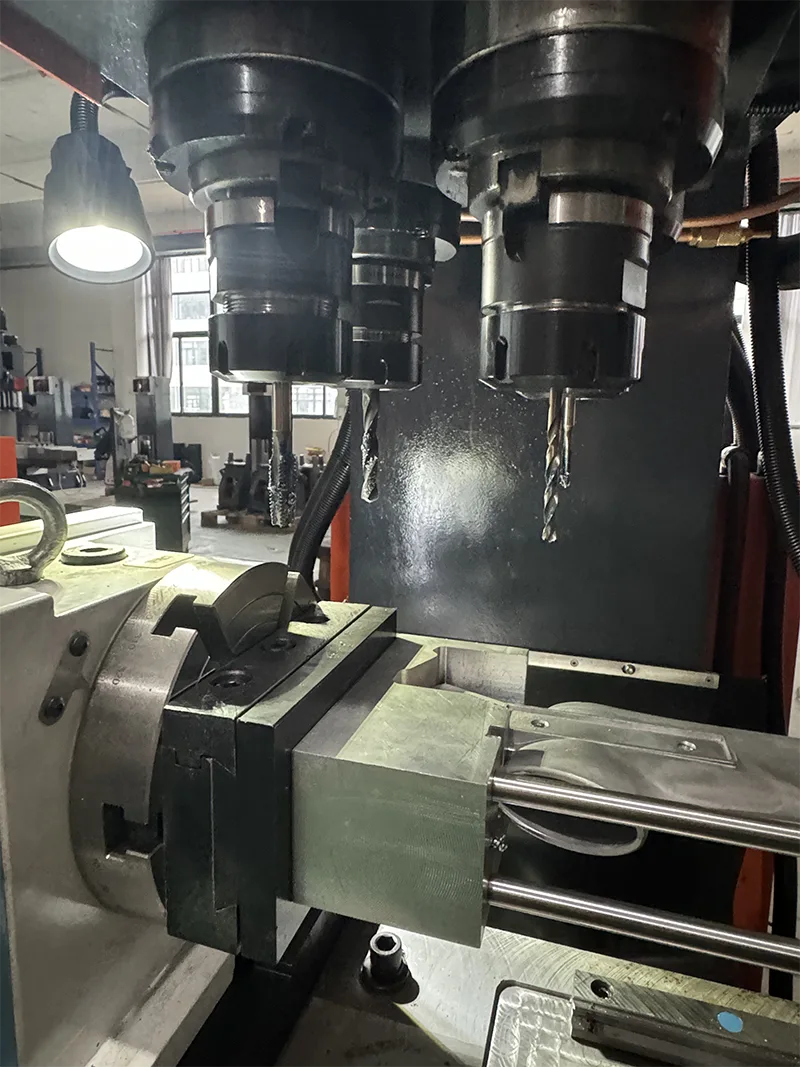

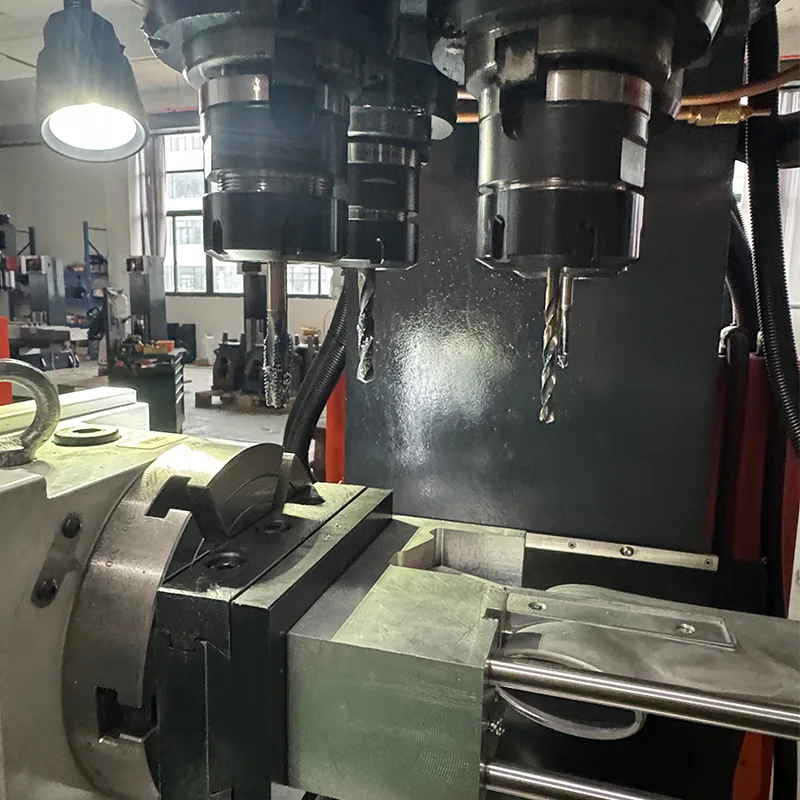

· चौथा अक्ष: वेगवेगळ्या विमानांवर ड्रिलिंग, टॅपिंग, मिलिंग आणि स्लॉटिंगसाठी चौथ्या अक्षांसह सुसज्ज.

· विद्युत घटक: चीनी मानक विद्युत घटक. कूलंट टाकीचा समावेश आहे.

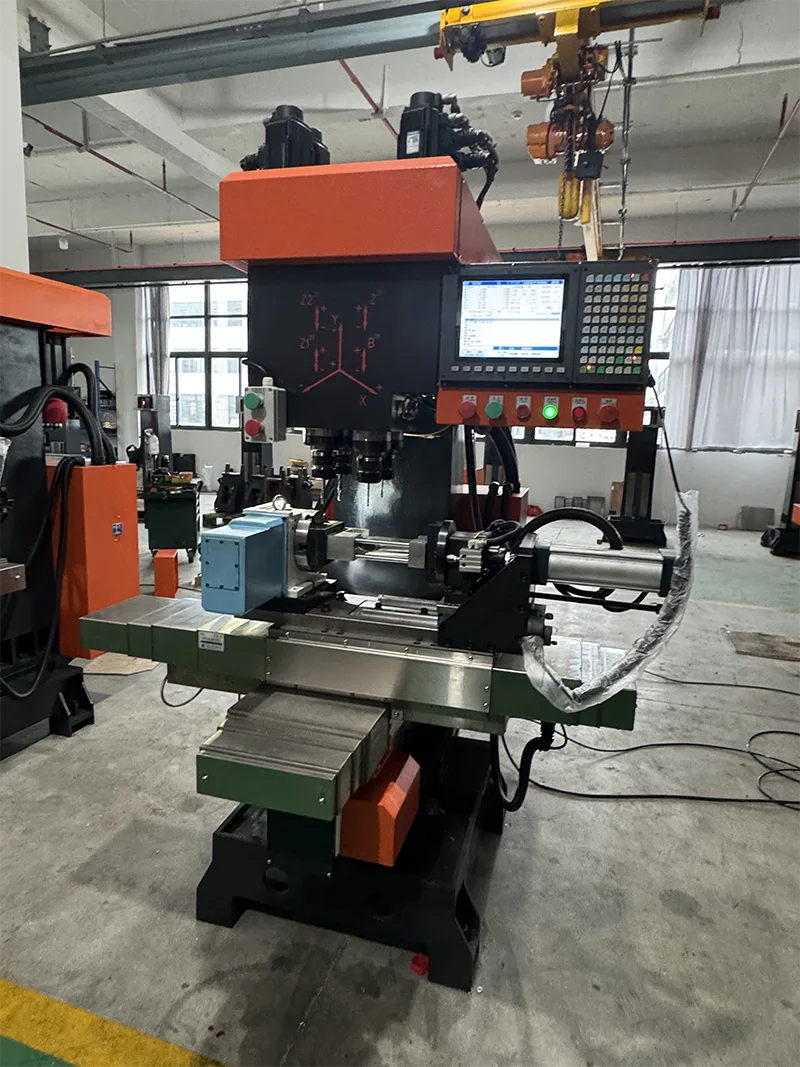

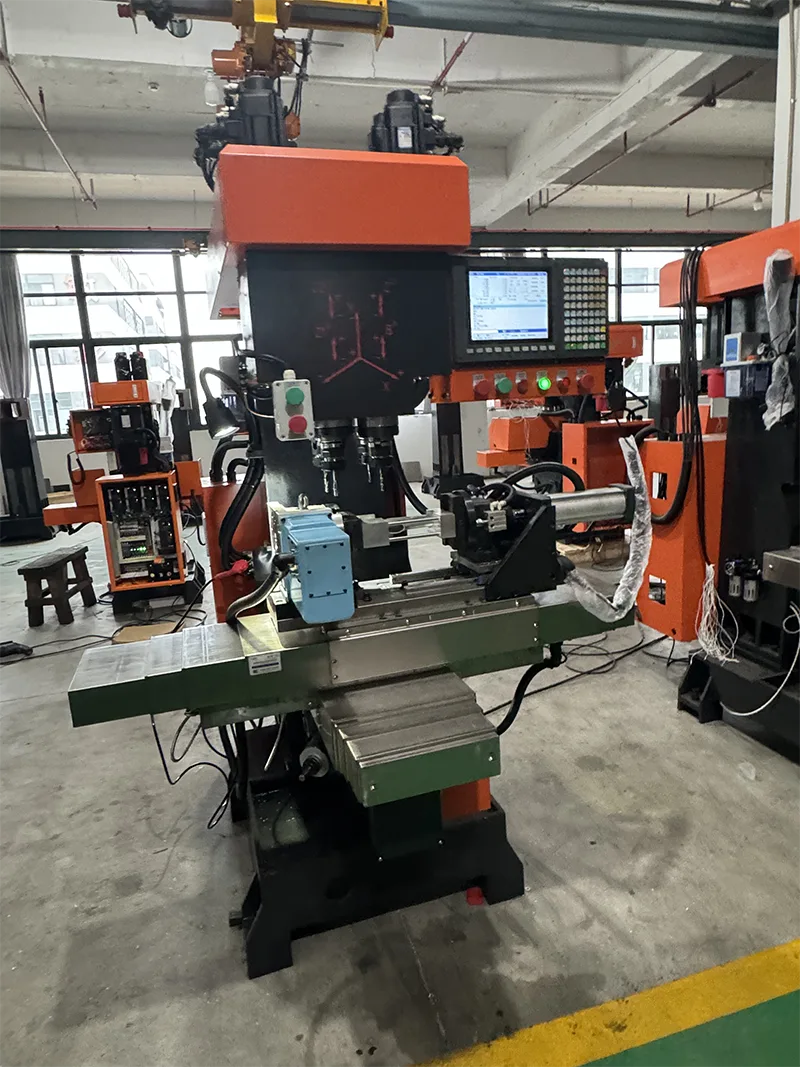

· ओपन टाईप डिझाईन: शीट मेटल एनक्लोजर नाही. सुलभ प्रवेश आणि वर्कपीस लोडिंगसाठी फ्रेम संरचना उघडा.

तांत्रिक तपशील

खालील तांत्रिक बाबी ZSK540 लिनियर गाईड ड्रिलिंग टॅपिंग सेंटर ओपन टाईपवर लागू होतात.

चौथा अक्ष तपशील

ZSK540 लिनियर गाइड ड्रिलिंग टॅपिंग सेंटर ओपन टाईप चौथ्या अक्ष युनिटसह सुसज्ज आहे. खालील पॅरामीटर्स लागू होतात.

मशीनिंग क्षमता आणि ऑपरेशनल फायदे

ZSK540 लिनियर गाइड ड्रिलिंग टॅपिंग सेंटर ओपन टाईप खालील क्षमता आणि फायद्यांसह कार्यक्षम उत्पादनासाठी डिझाइन केले आहे.

· बहु-अक्ष मशीनिंग: 4-अक्ष CNC फंक्शन चौथ्या अक्षासह वेगवेगळ्या विमानांवर ड्रिलिंग, टॅपिंग, मिलिंग आणि स्लॉटिंग सक्षम करते.

· हेवी कटिंग क्षमता: हिविन रोलर रेखीय मार्गदर्शक आणि रोलर बॉल स्क्रूसह वर्कटेबल आणि मध्यम ब्रॅकेट हेवी कटिंग ऑपरेशन्सला समर्थन देतात.

· उच्च अचूकता: उच्च पुनरावृत्ती स्थिती अचूकतेसह डिजिटल पोझिशनिंग. जलद साधन सेटिंग गती.

· उत्पादकता: सोयीस्कर ऑपरेशनमुळे एका ऑपरेटरला अनेक मशिन्स चालवता येतात, मजुरीचा खर्च आणि श्रमाची तीव्रता कमी होते.

· ओपन टाईप डिझाईन: शीट मेटलचे कोणतेही संलग्नक वर्कपीस लोडिंग आणि देखभालसाठी सुलभ प्रवेश प्रदान करत नाही.

उत्पादन प्रक्रिया आणि गुणवत्ता हमी

युएली मशीनची विश्वासार्हता आणि अचूकता सुनिश्चित करण्यासाठी कठोर उत्पादन आणि गुणवत्ता नियंत्रण प्रक्रियांचे पालन करते.

· सामग्री उपचार: उच्च तापमान आणि 6 महिन्यांत वृद्धत्वाच्या उपचाराद्वारे कास्ट आयर्नवर प्रक्रिया केली जाते.

· अचूक असेंबली: रेखीय मार्गदर्शक, बॉल स्क्रू आणि बेअरिंगसाठी कठोर असेंबली प्रक्रिया.

· व्यावसायिक स्क्रॅपिंग: मोटर बेस स्क्रॅपिंग, स्पिंडल एंड स्क्रॅपिंग आणि कॉलम माउंटिंग पृष्ठभाग स्क्रॅपिंग.

· गुणवत्तेची तपासणी: X आणि Y दिशानिर्देशांमध्ये एकाचवेळी सरळपणा मापनासह पिच त्रुटी शोधणे. 0.01 मिमीच्या आत वर्कटेबलची स्पिंडल अनुलंबता. 0.01 मिमीच्या आत सारणीच्या लंबतेसाठी Z अक्ष मार्गदर्शिका. X-Y अक्ष मार्गदर्शिका लंब 0.005mm आत.

· शोधण्यायोग्यता: पूर्णपणे शोधण्यायोग्य गुणवत्ता नियंत्रण प्रणालीसह वैज्ञानिक उत्पादन.

अर्ज फील्ड

ZSK540 लिनियर गाईड ड्रिलिंग टॅपिंग सेंटर ओपन टाईप युएली द्वारे सेवा दिलेल्या अनेक उद्योगांमध्ये मेटल कटिंग ऑपरेशनसाठी योग्य आहे.

· साहित्य: तांबे, ॲल्युमिनियम, जस्त मिश्र धातु, स्टील.

· सॅनिटरी वेअर - प्लंबिंग घटक आणि फिटिंग्ज.

· फायर प्रोटेक्शन व्हॉल्व्ह - व्हॉल्व्ह बॉडी आणि घटक.

· हार्डवेअर - दरवाजा नियंत्रण हार्डवेअर, इलेक्ट्रिकल हार्डवेअर.

· ऑटोमोटिव्ह पार्ट्स - इंजिनचे घटक, मोटरसायकलचे सामान.

· एरोस्पेस - अचूक घटक.

· मशीन उत्पादन - सामान्य यंत्रसामग्री भाग.

वारंवार विचारले जाणारे प्रश्न

हे मॉडेल आणि संलग्न आवृत्तीमध्ये काय फरक आहे?

या मॉडेलमध्ये शीट मेटल एन्क्लोजर नाही. हे ओपन टाईप कॉन्फिगरेशन आहे.

स्पिंडल टेपर आणि जास्तीत जास्त ड्रिलिंग क्षमता काय आहे?

BT40 स्पिंडल टेपर. जास्तीत जास्त ड्रिलिंग व्यास 50 मिमी आहे. जास्तीत जास्त टॅपिंग व्यास 50 मिमी आहे.

X आणि Y अक्ष प्रवास काय आहेत?

एक्स अक्ष प्रवास 400 मिमी आहे. Y अक्ष प्रवास 280 मिमी आहे.

रेखीय मार्गदर्शक आणि बॉल स्क्रू कोणत्या ब्रँड आहेत?

Hiwin रेखीय मार्गदर्शक आणि चेंडू screws. तैवान सिंटेक सीएनसी सिस्टम. कोरियन आयातित वायवीय घटक.

हे मशीन कोणत्या उद्योगांसाठी योग्य आहे?

सॅनिटरी वेअर, फायर प्रोटेक्शन व्हॉल्व्ह, हार्डवेअर, इलेक्ट्रिकल हार्डवेअर, एरोस्पेस, मशीन मॅन्युफॅक्चरिंग, ऑटोमोटिव्ह पार्ट्स.
