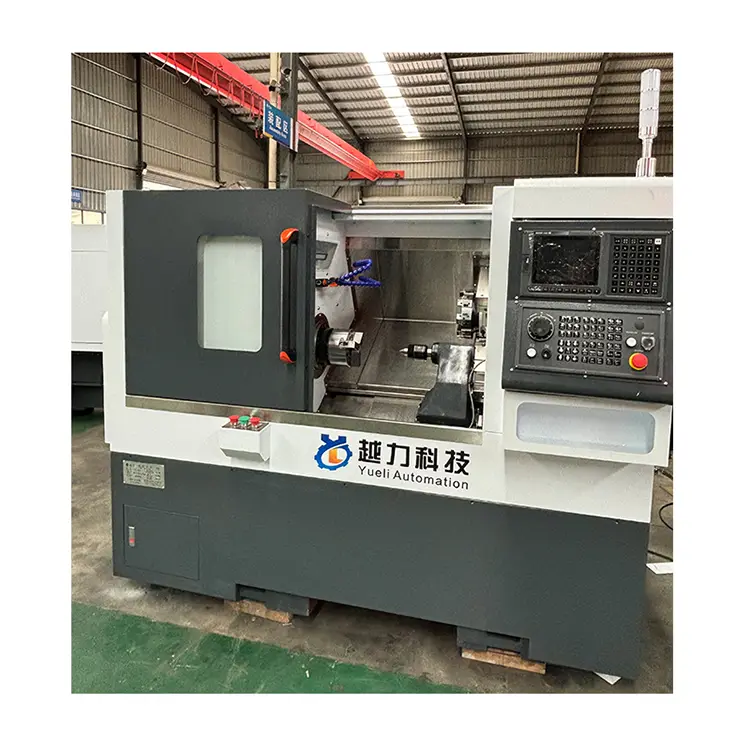

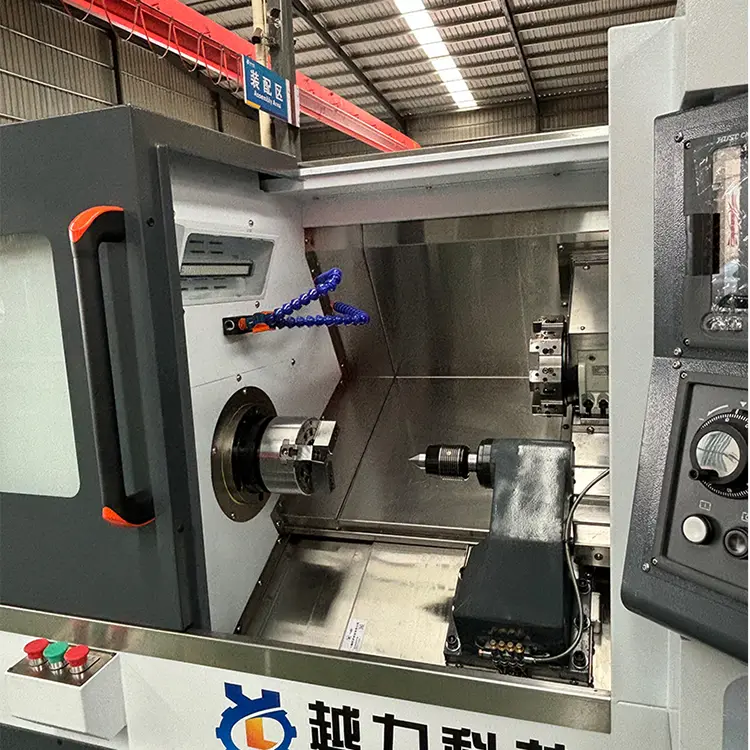

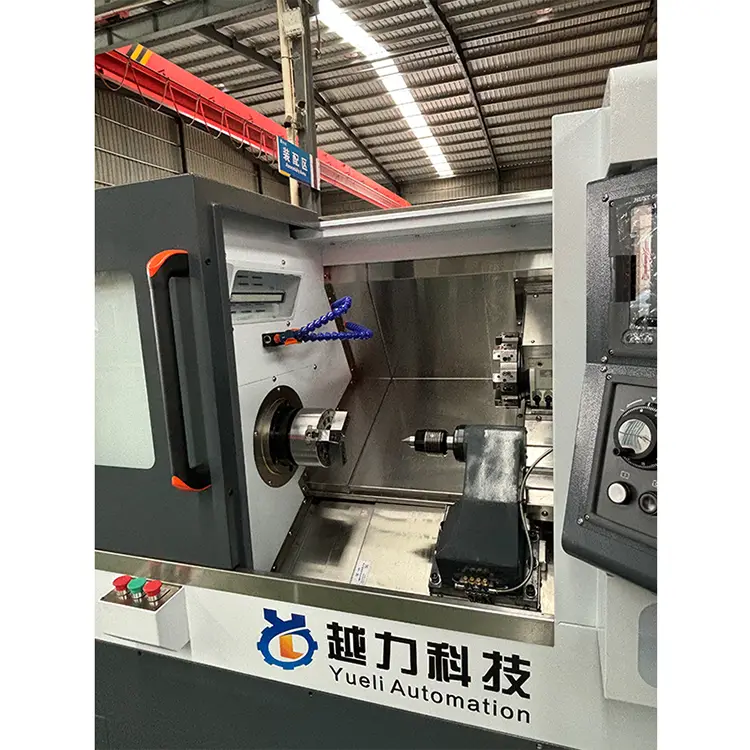

टूल बुर्ज टेल-टॉप सीएनसी लेथ

अनुक्रमांक

प्रकल्प

युनिट

वैशिष्ट्ये (परिमाण)

 टीका

1

ड्रॅग बोर्ड काउंटरटॉपचा आकार

मिमी

300*260

2

झेड-अक्ष प्रवास

मिमी

460

3

एक्स-अक्ष प्रवास

मिमी

200

4

जास्तीत जास्त रोटेशन

मिमी

450

5

मुख्य शाफ्टच्या मध्यभागी ते ड्रॅग प्लेटच्या टेबल पृष्ठभागापर्यंतचे अंतर

मिमी

63

6

मुख्य शाफ्टच्या मध्यभागी जमिनीपासून मध्यभागी अंतर

मिमी

1050

7

जास्तीत जास्त प्रक्रिया लांबी

मिमी

380 (चक सह)

उदाहरण म्हणून एसर एलक्यू 63/80-220-8t सर्वो बुर्ज घ्या

8

जास्तीत जास्त वळण व्यास

मिमी

375

9

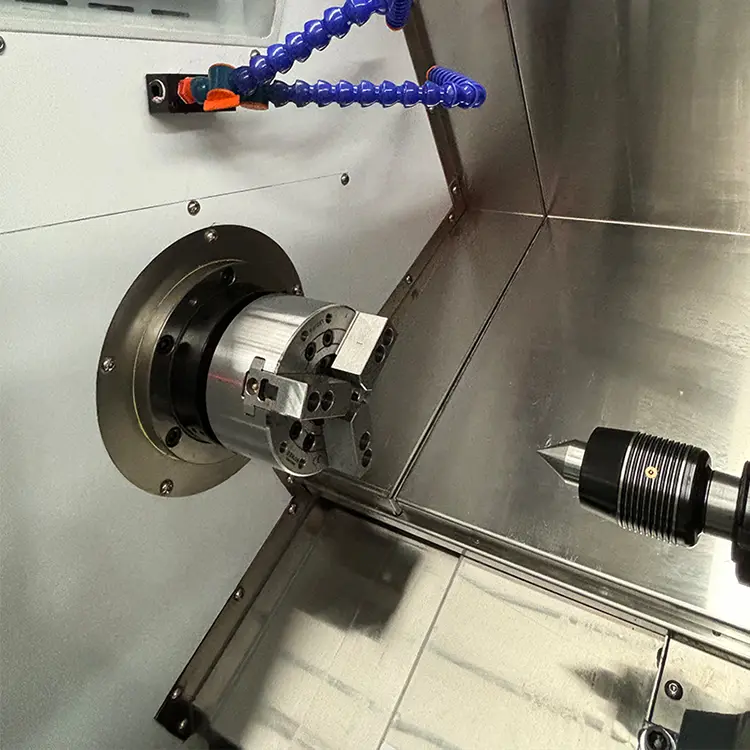

स्पिंडल मॉडेल (स्पिंडल व्यास)

मिमी

ए 2-5 (170)

10

स्पिंडल वेग

आरपीएम

0-5000

11

X.z बॉल स्क्रू वैशिष्ट्ये

32*10/32*10

12

एक्स मार्गदर्शक रेलचे तपशील

30 रोलर्स

4 स्लाइडर-सामान्य

13

झेड मार्गदर्शक रेल्वे तपशील

30 रोलर्स

4 स्लाइडर-पारंपारिक लांबी

14

मुख्य एक्स.झेड मोटरची कनेक्शन पद्धत

समक्रमित टेप / थेट कनेक्शन / थेट कनेक्शन

15

एक्स.झेड मोटर फ्लॅंज/स्टॉप

मिमी

130/110

16

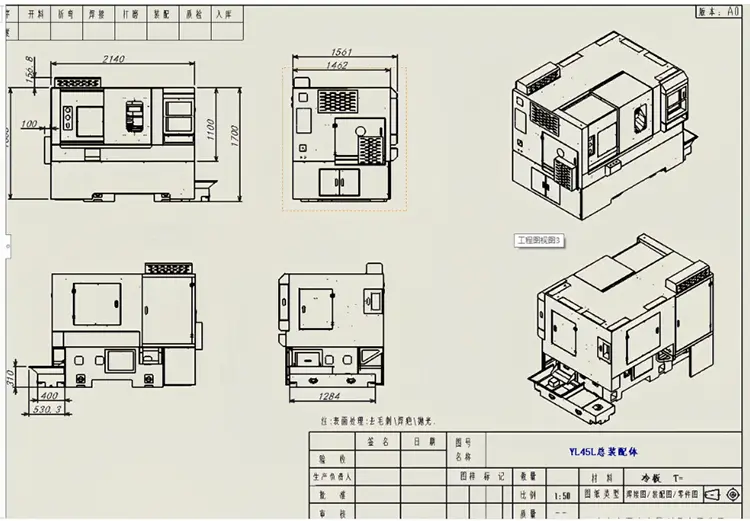

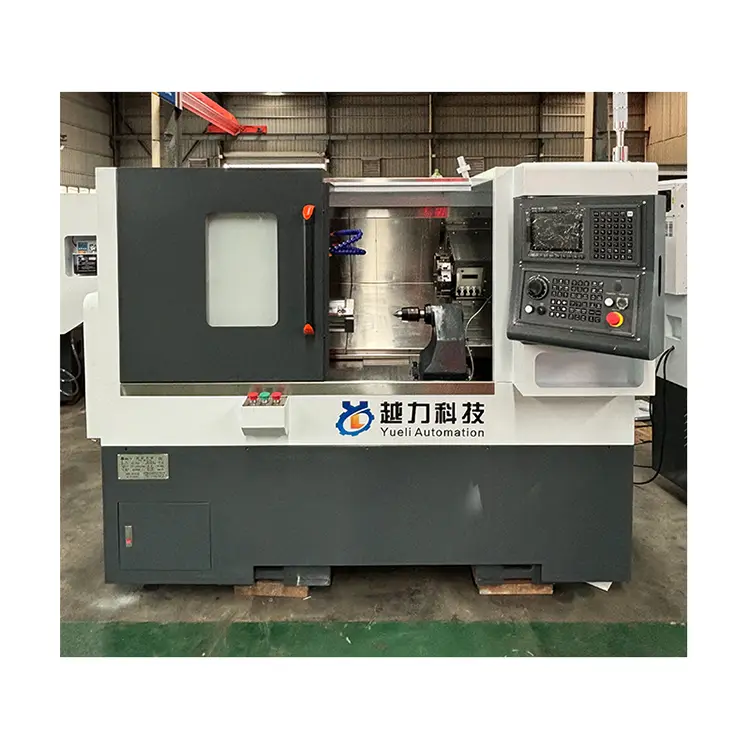

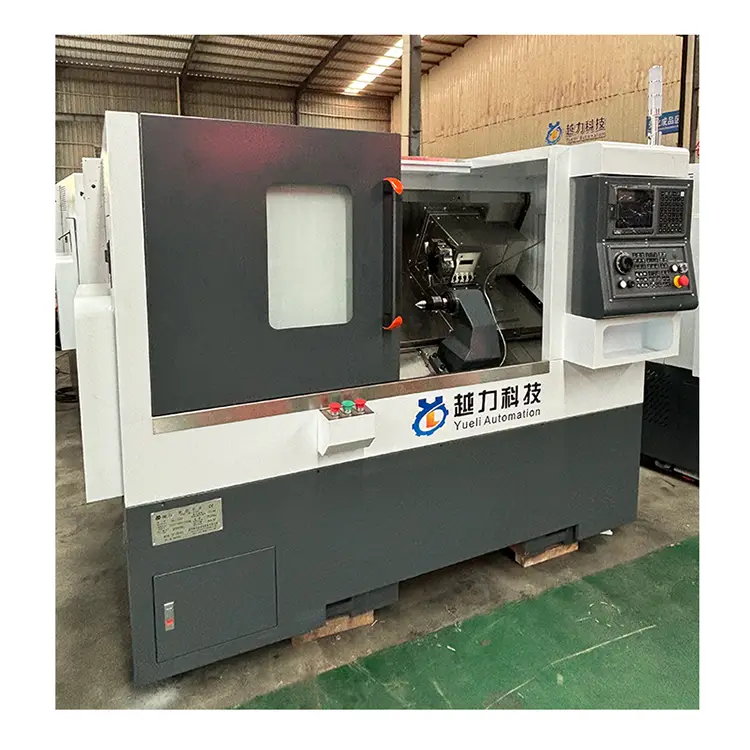

ऑप्टिकल मशीन परिमाण (लांबी, रुंदी, उंची)

मिमी

1875*1021*1263

17

वजन

 टन

सुमारे 1.8t

आतील आणि बाह्य कव्हर टूल टॉवर स्पिंडल नसतो

18

चाकू लोड करण्याची पद्धत

63 सर्वो बुर्ज

19

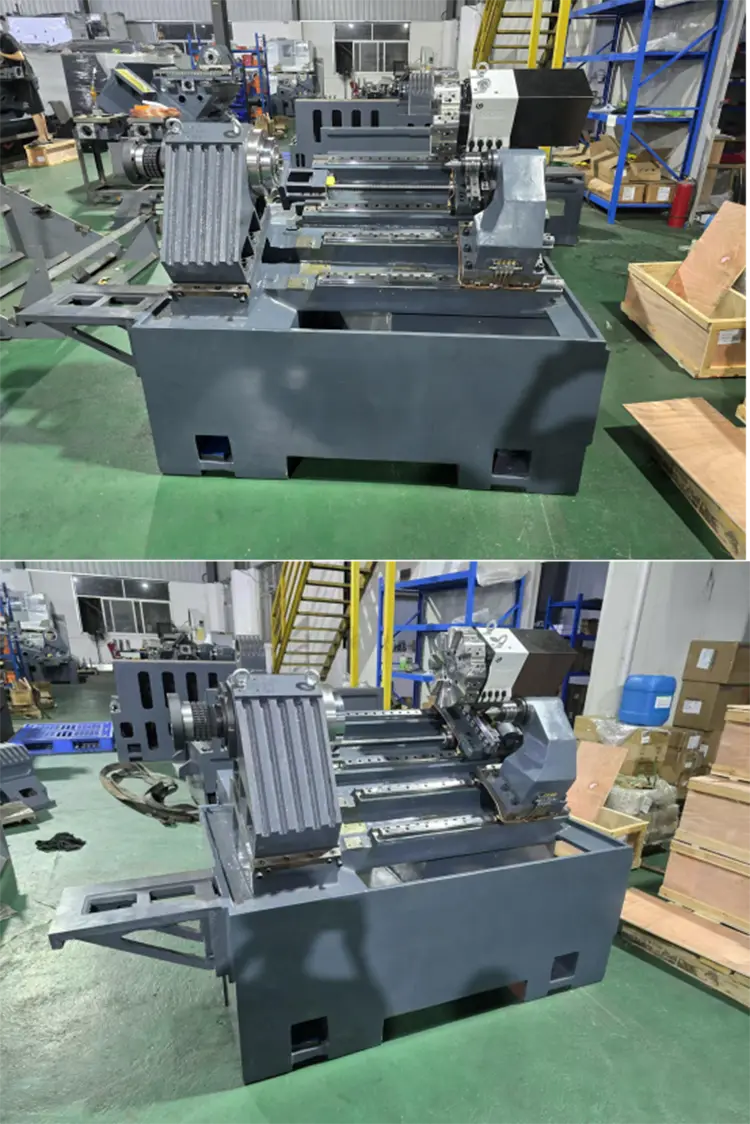

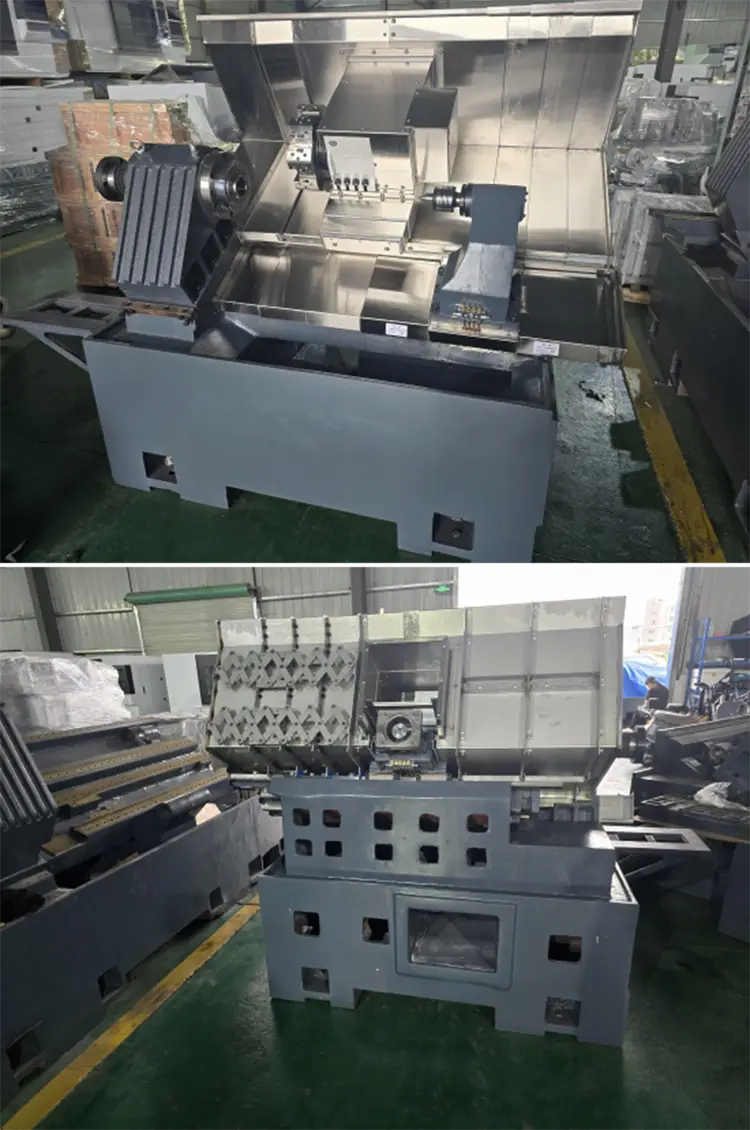

बेडचा फॉर्म आणि उतार

पलंग 30 अंशांवर झुकलेला आहे

20

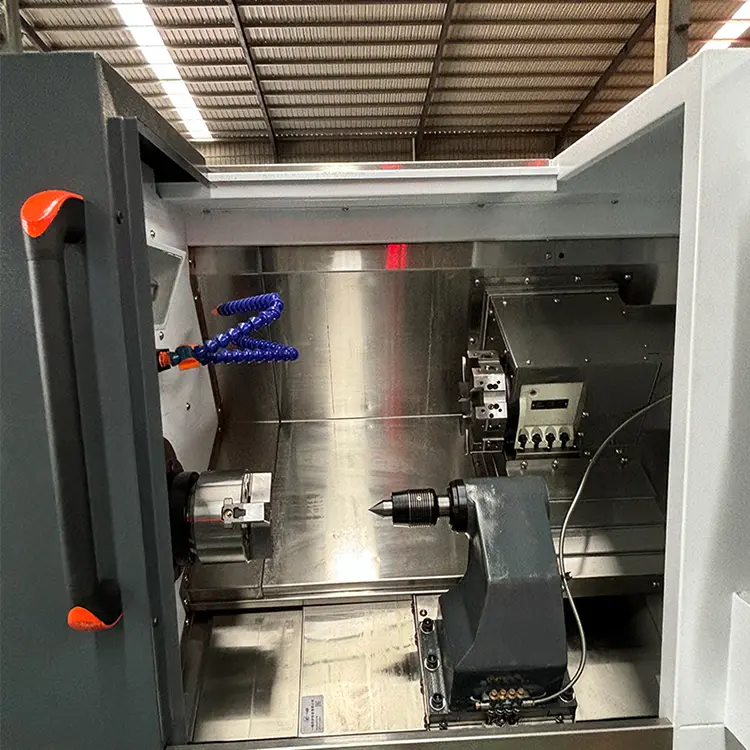

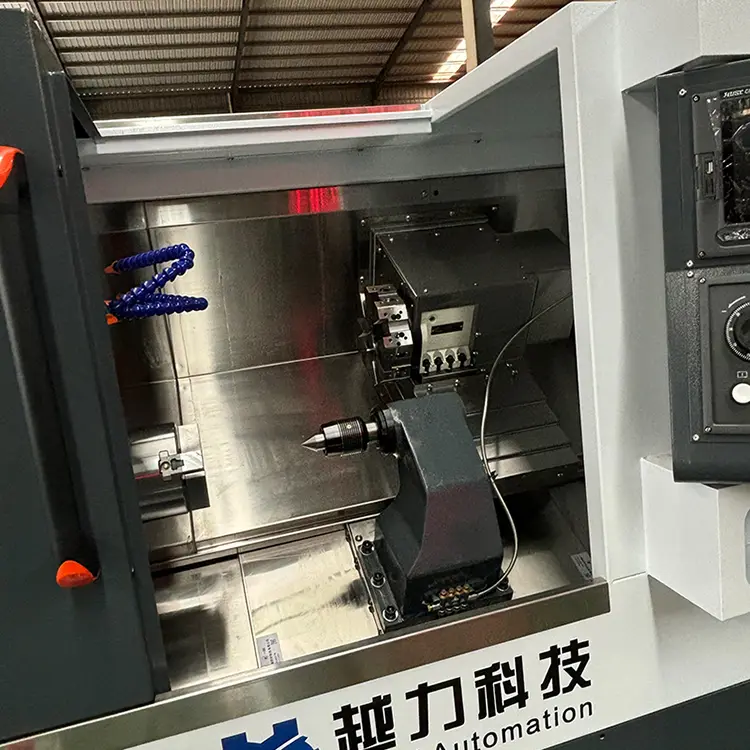

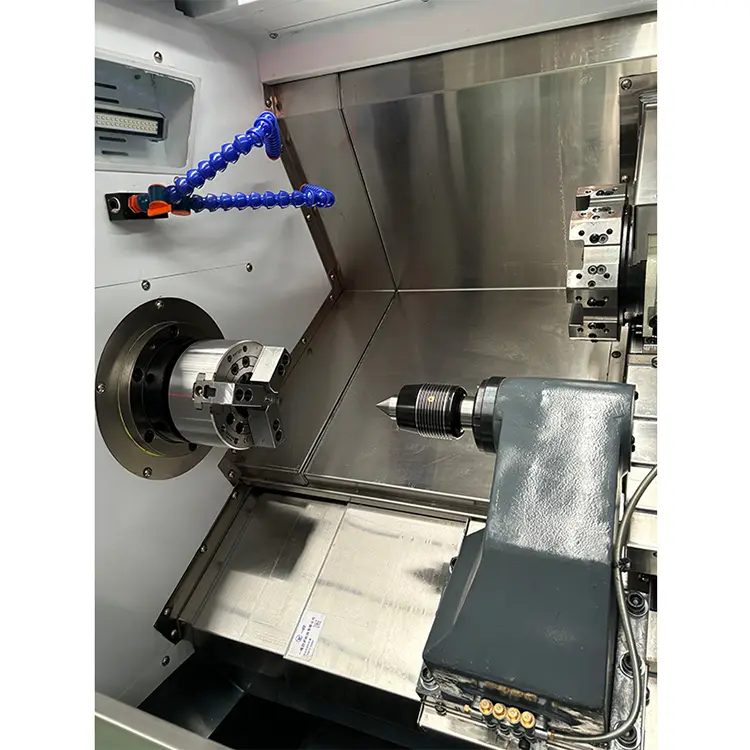

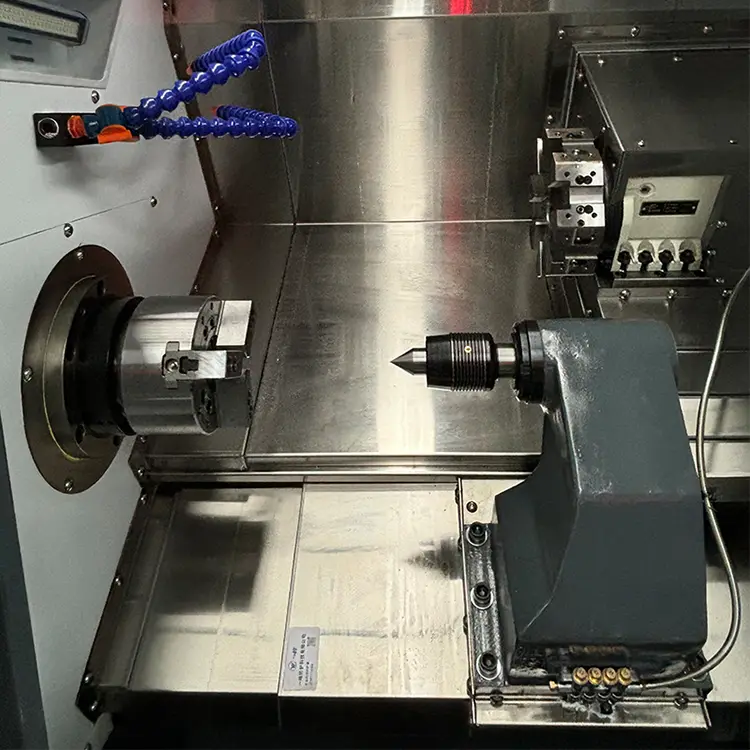

टेलसेट

वायर रॉड टेल सीट

21

टेलसेट प्रोपल्शन पद्धत

 हायड्रॉलिक फीड

22

शेपटी सीट प्रवास

500

23

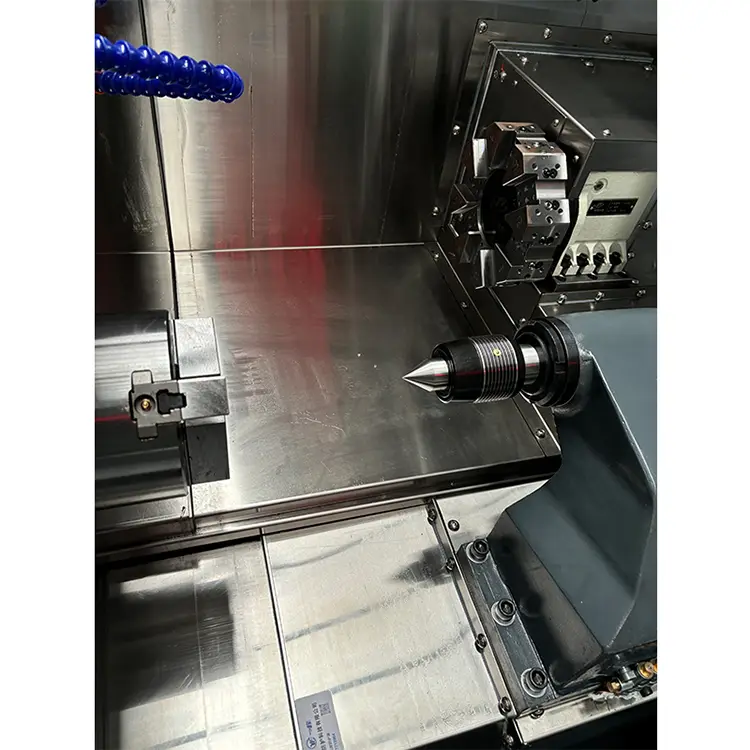

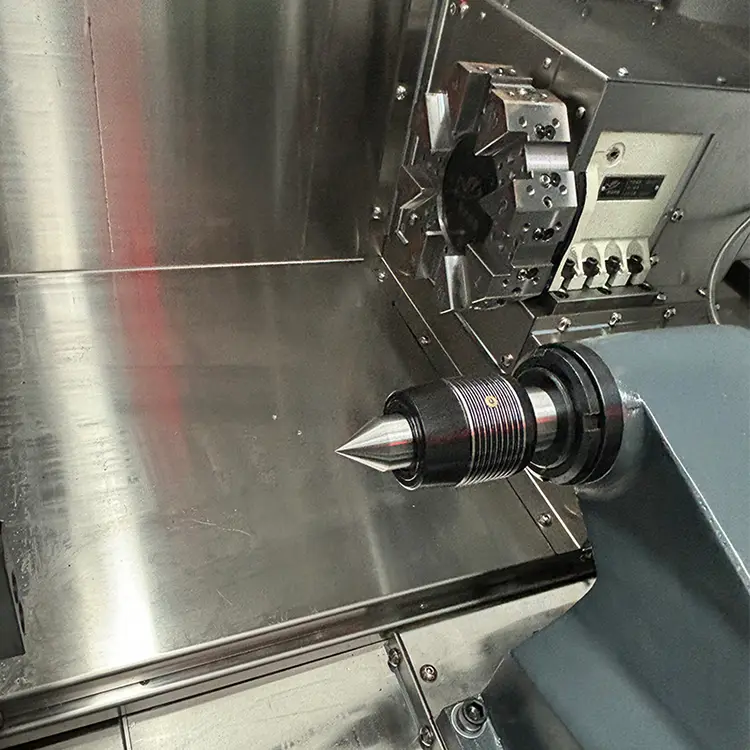

टेल-टॉप मॉडेल

मोसी 4
